LTC2758

量产

双通道串行 18 位 SoftSpan I_OUT DAC

产品模型: 4

Viewing:

概述

最大 18 位 INL 误差：在整个温度范围内为 ±1LSB
可通过编程或引脚搭接提供 6 种输出范围：0V 至 5V、0V 至 10V、–2.5V 至 7.5V、±2.5V、±5V、±10V
在整个温度范围内可保证单调
低干扰脉冲：0.4nV•s (3V)，2nV•s (5V)
18 位稳定时间：2.1μs
2.7V 至 5.5V 单电源操作
1μA 最大电源电流
电压控制型偏移和增益修整
具所有寄存器回读功能的串行接口
清至 0V 或上电复位至 0V (这与输出范围无关)

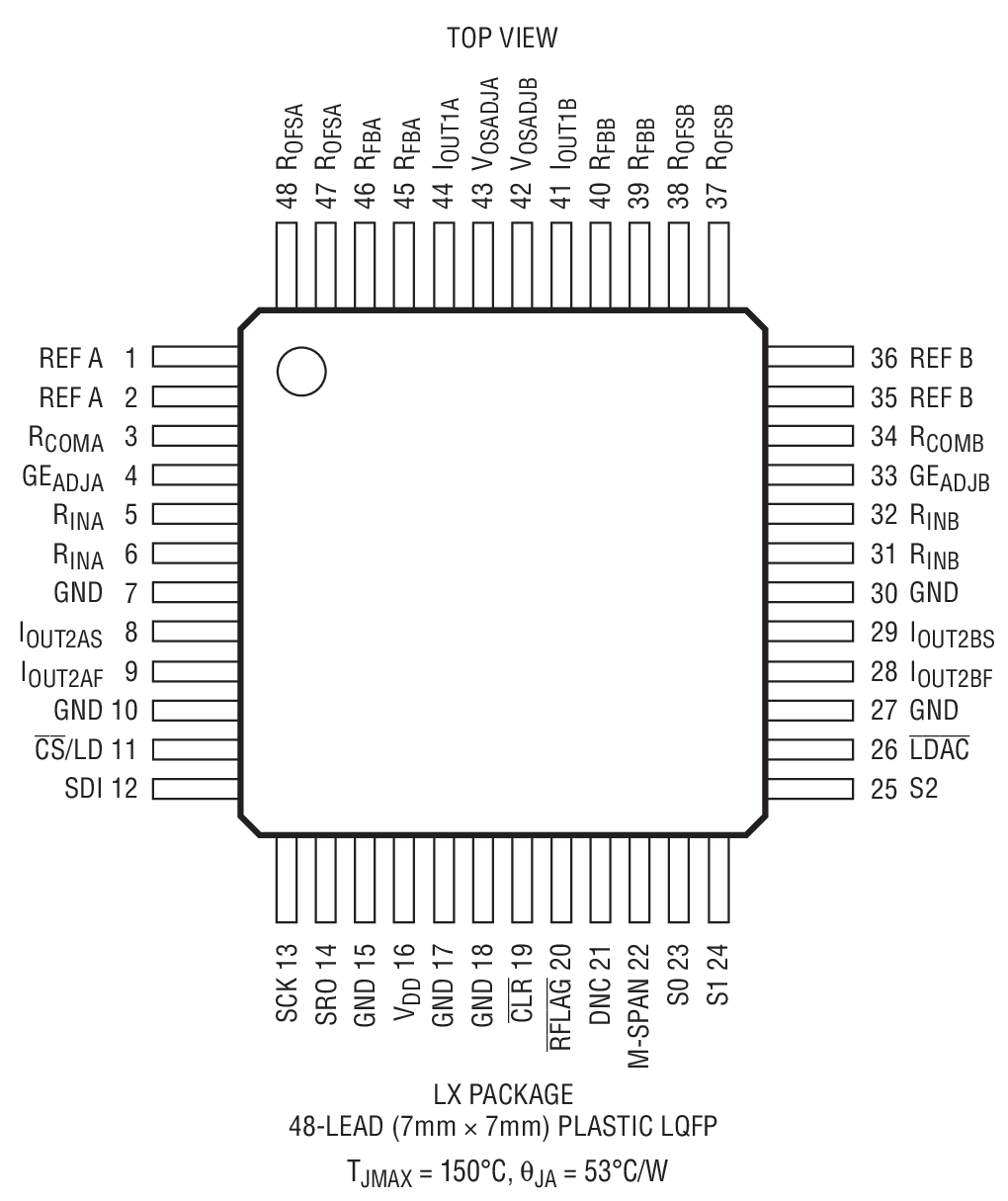

48 引脚 7mm x 7mm LQFP 封装

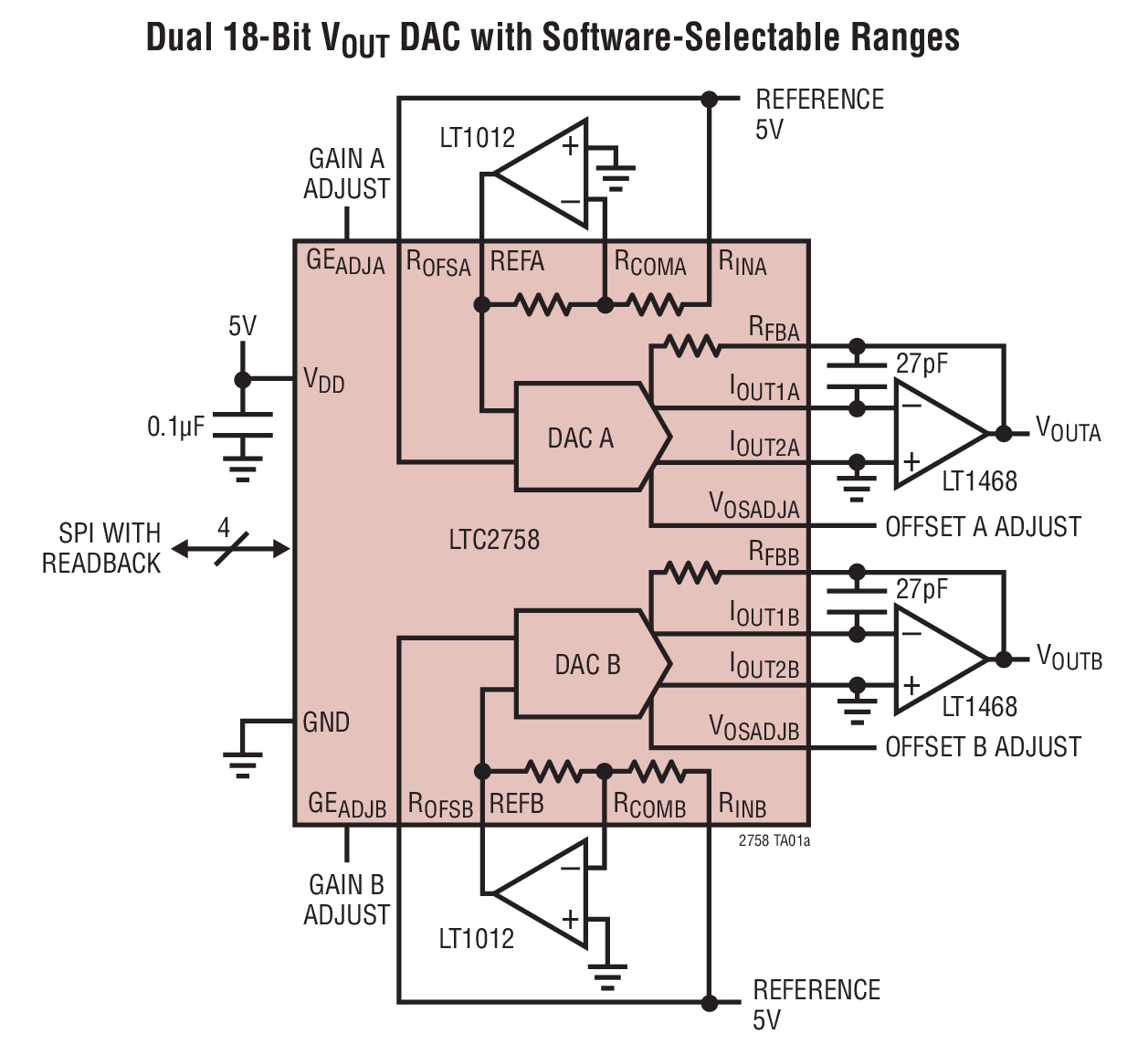

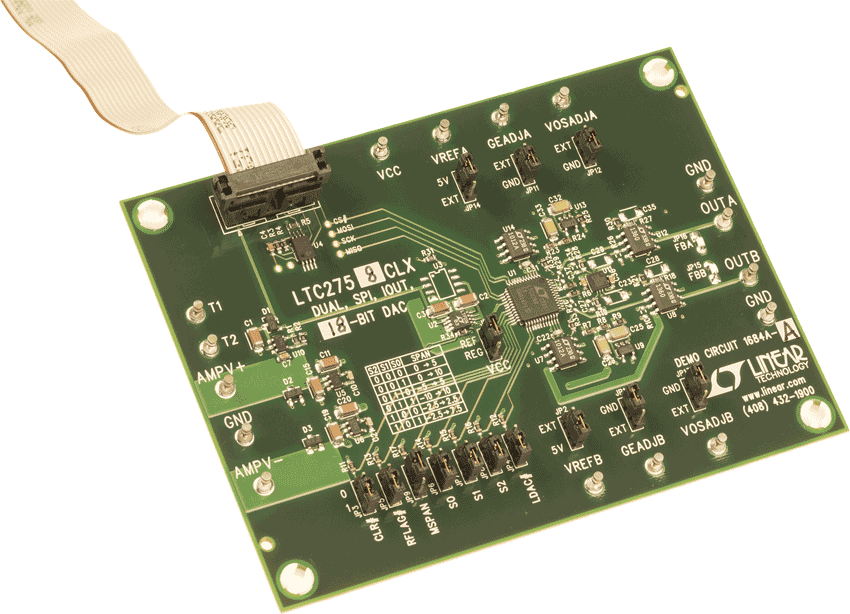

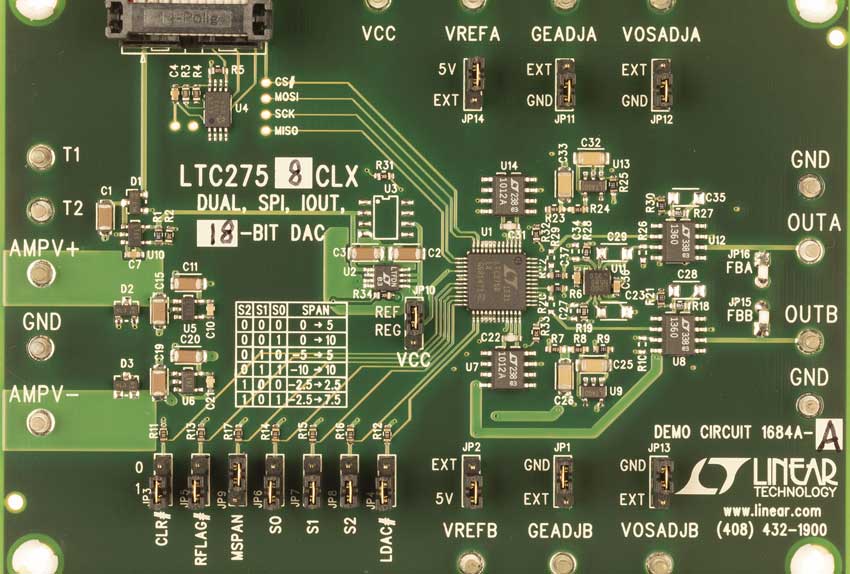

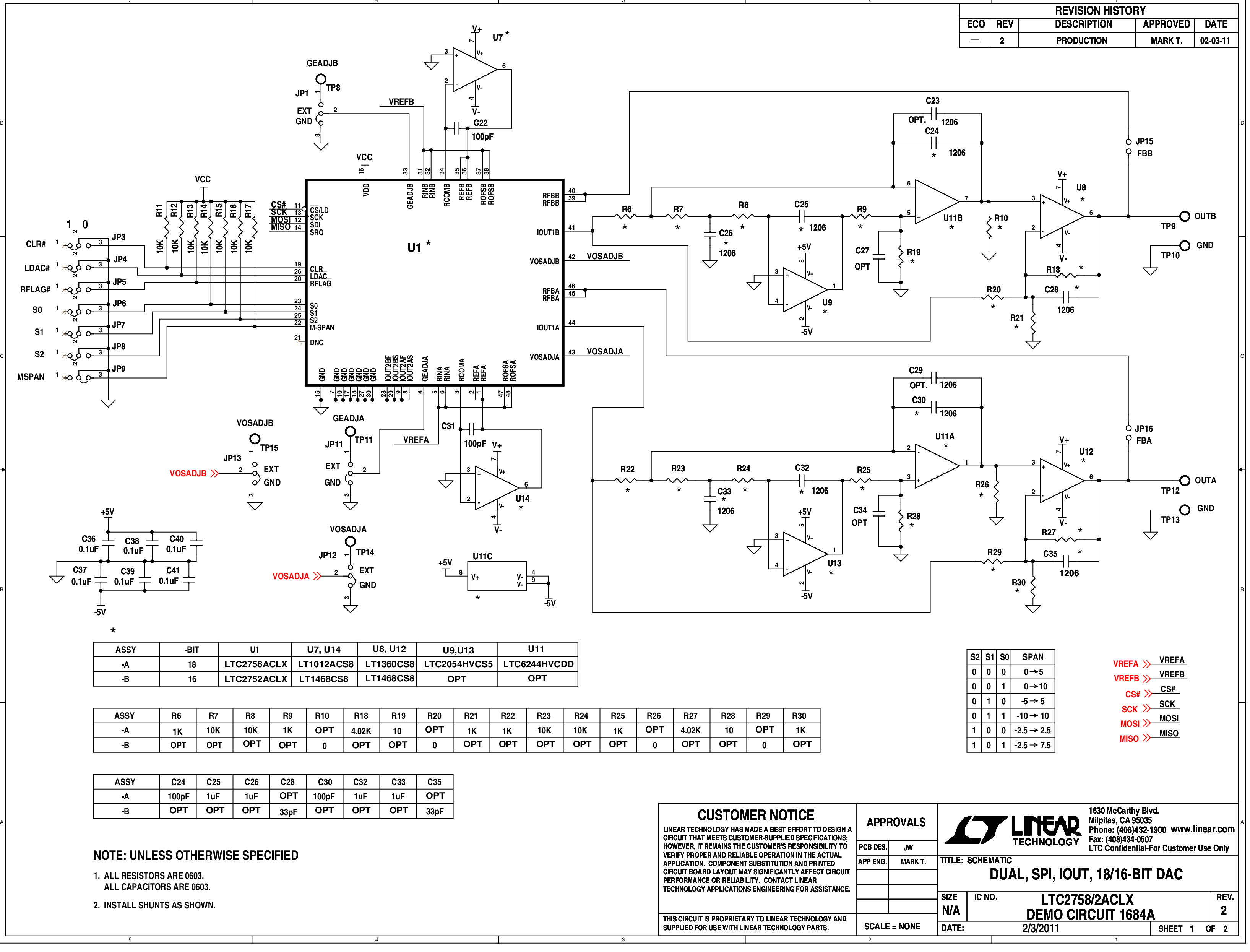

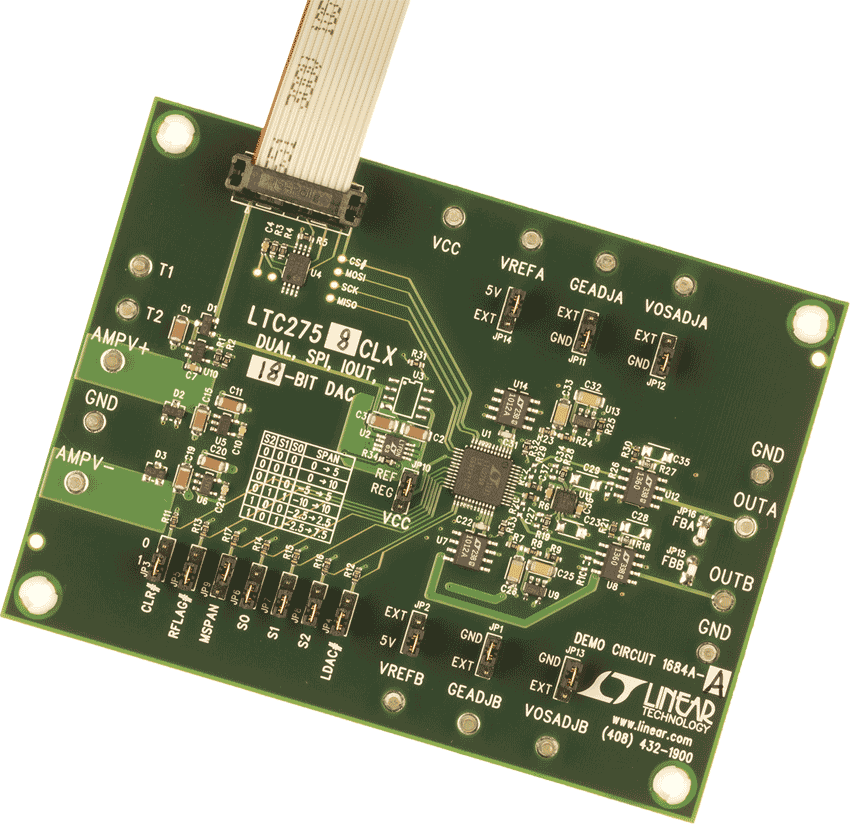

LTC^®2758 是一款双通道 18 位乘法串行输入、电流输出数模转换器。在未做任何调节的情况下，LTC2758A 在整个温度范围内提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等级均保证了 18 位单调性。这款 SoftSpan^™ DAC 采用 3V 至 5V 单工作电源，并提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接以在一种输出范围内运作。

可读取任何片内寄存器的内容 (包括 DAC 输出范围设定值)，以在仅仅一个指令周期之内完成验证；而且，假如您变更了寄存器内容，则变更过的寄存器将在下一个指令周期中被自动回读。

另外，该器件还提供了压控偏移和增益调节功能；而且，上电复位电路和 CLR 引脚均把 DAC 输出复位至 0V，而这与输出范围无关。

Applications

仪表
医疗设备
自动测试设备
过程控制和工业自动化
