LTC2508-32

量产

具可配置数字滤波器的 32 位过采样 ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ±0.5ppm INL (典型值)
  • 在 61sps 时的 145dB 动态范围 (典型值)
  • 在 4ksps 时的 131dB 动态范围 (典型值)
  • 保证 32 位，无漏失码
  • 具同步功能的可配置数字滤波器
    • 放宽的抗混迭滤波器要求
  • 双输出 32 位 SAR ADC
    • 32 位数字滤波低噪声输出
    • 14 位差分 + 8 位共模 1Msps 无延迟输出
  • 宽输入共模范围
  • 保证工作至 85°C
  • 1.8V 至 5V SPI 兼容型串行 I/O
  • 低功率：24mW (在 1Msps)
  • 24 引脚 7mm x 4mm DFN 封装

LTC®2508-32 是一款低噪声、低功率、高性能 32 位 ADC，其具有一个集成的可配置数字滤波器。LTC2508-32 采用单个 2.5V 工作电源，具有一个高达 ±VREF 的全差分输入范围，且 VREF 的范围从 2.5V 至 5.1V。LTC2508-32 支持 0V 至 VREF 的宽共模范围，从而简化了模拟信号调理要求。

LTC2508-32 同时提供两个输出代码：(1) 一个 32 位数字滤波高精度低噪声代码；和 (2) 一个 22 位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 32 位滤波输出代码。22 位复合代码由一个代表差分电压的 14 位代码和一个代表共模电压的 8 位代码组成。22 位复合代码可在每个转换周期中提供，并没有延迟周期。

可通过引脚搭接方便地针对 4 种不同的降频转换因子配置数字滤波器。这些配置提供一个 131dB (在 3.9ksps) 和 145dB (在 61sps) 的动态范围。数字低通滤波器放宽了对于模拟抗混迭的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2508-32 器件的同步。


Applications

  • 地震学
  • 能源勘探
  • 自动化测试设备 (ATE)
  • 高准确度仪表
LTC2508-32
具可配置数字滤波器的 32 位过采样 ADC

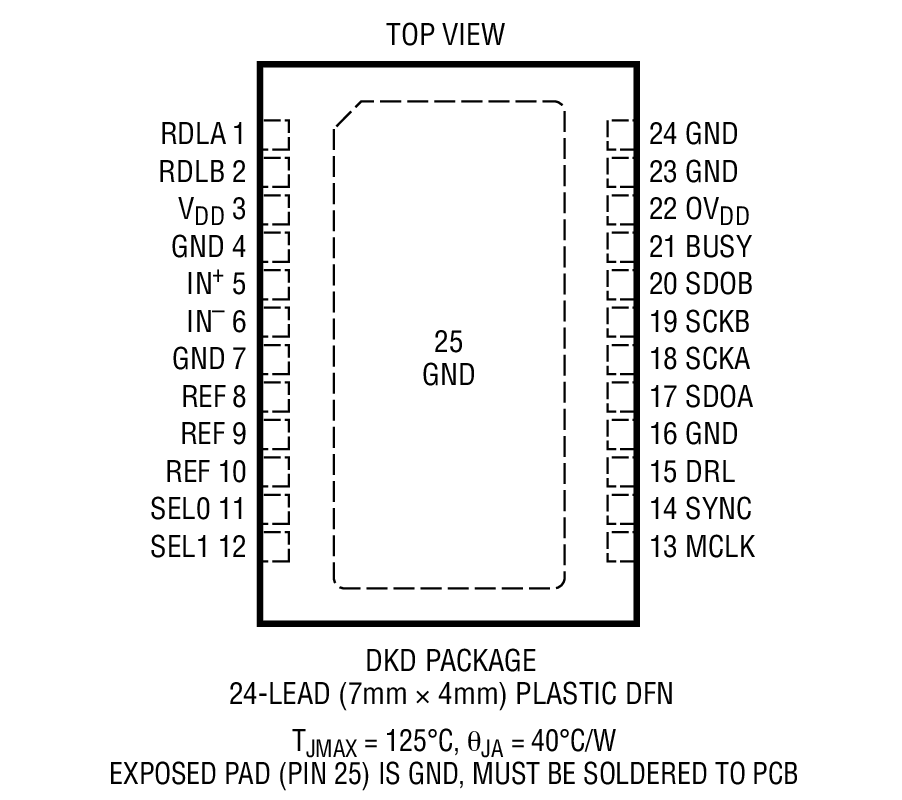

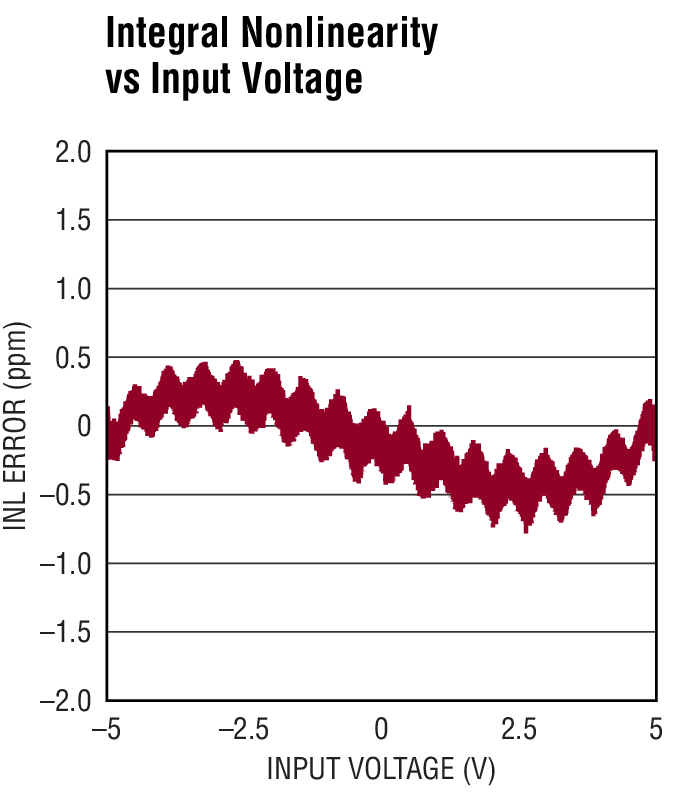

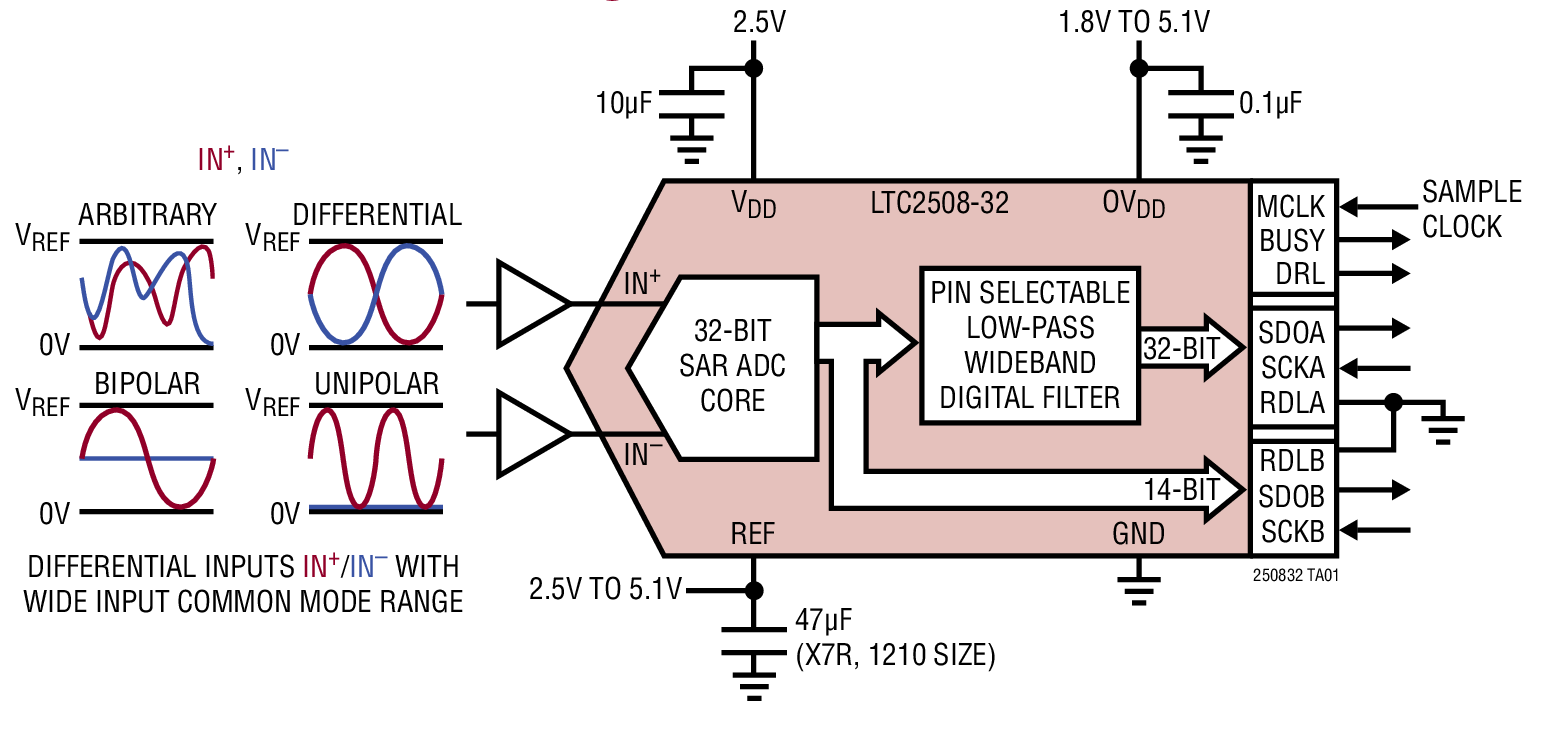

Typical Application 1 Integral Nonlinearity vs Input Voltage Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 2

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

硬件生态系统

部分模型 产品周期 描述
差分放大器 1
LTC6363
最后购买期限 精准、低功率、轨至轨输出、差分运算放大器
基准电压源 1
LTC6655
量产 0.25ppm 噪声、低漂移、精准基准系列
模数转换器(ADC) 1
LTC2512-24
量产 具可配置平坦通带数字滤波器的 24 位过采样 ADC
运算放大器 1
LTC2057
推荐用于新设计 高电压、低噪声、零漂移运算放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

Linduino 3

软件与仿真 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

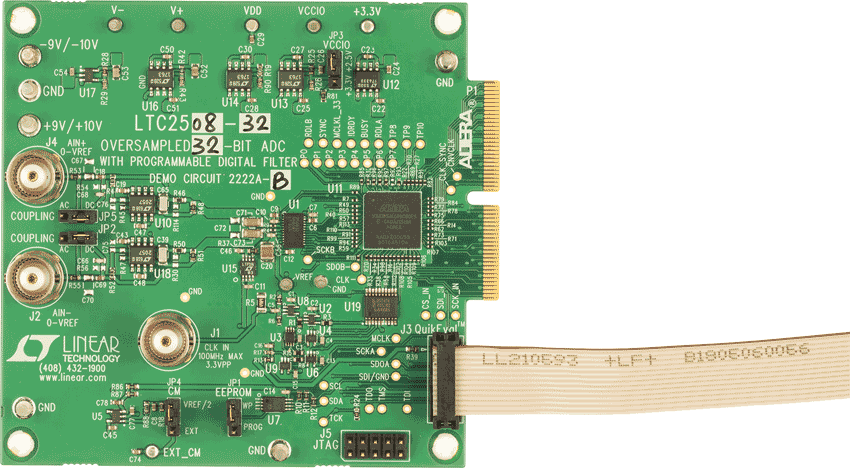

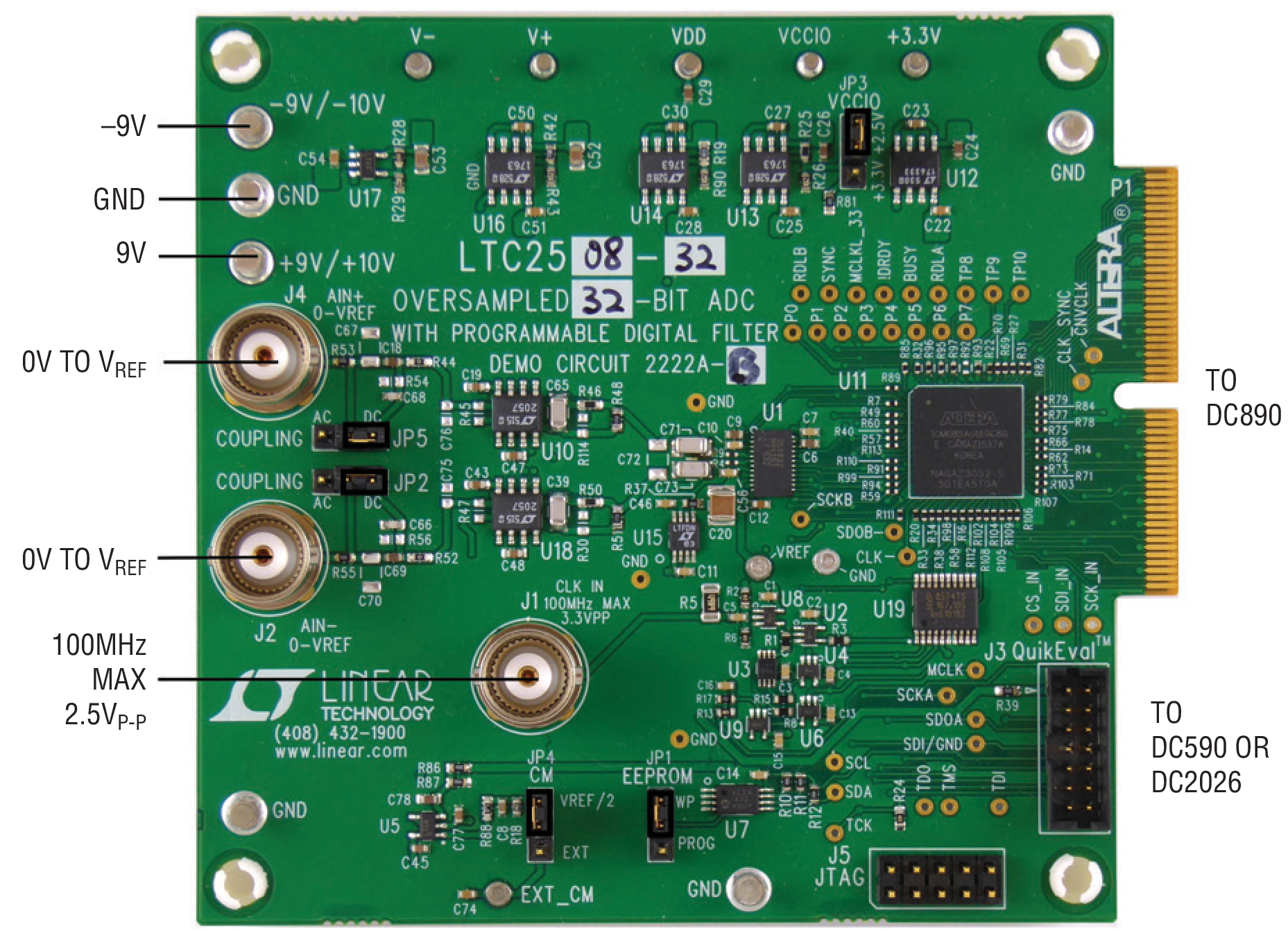

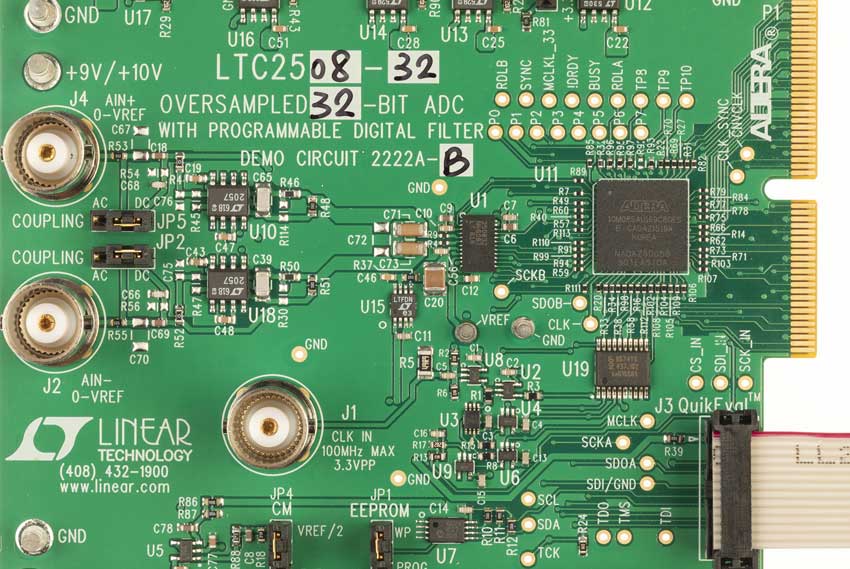

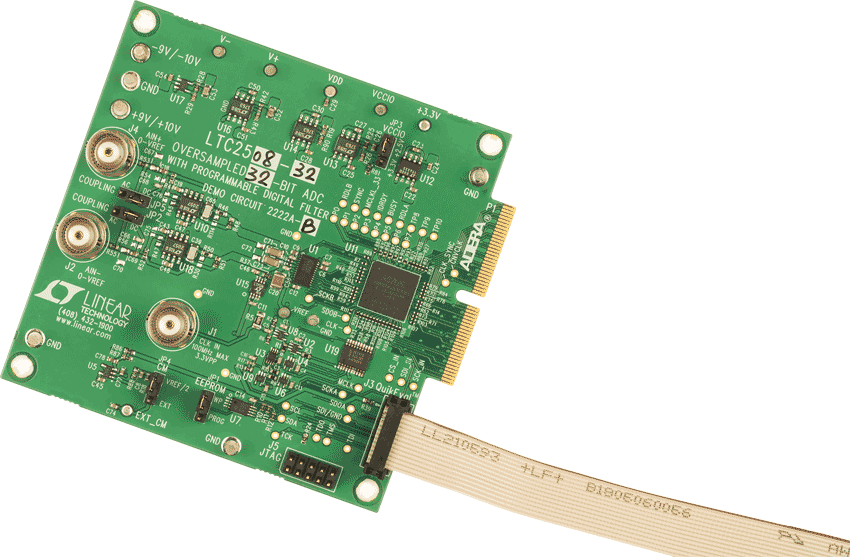

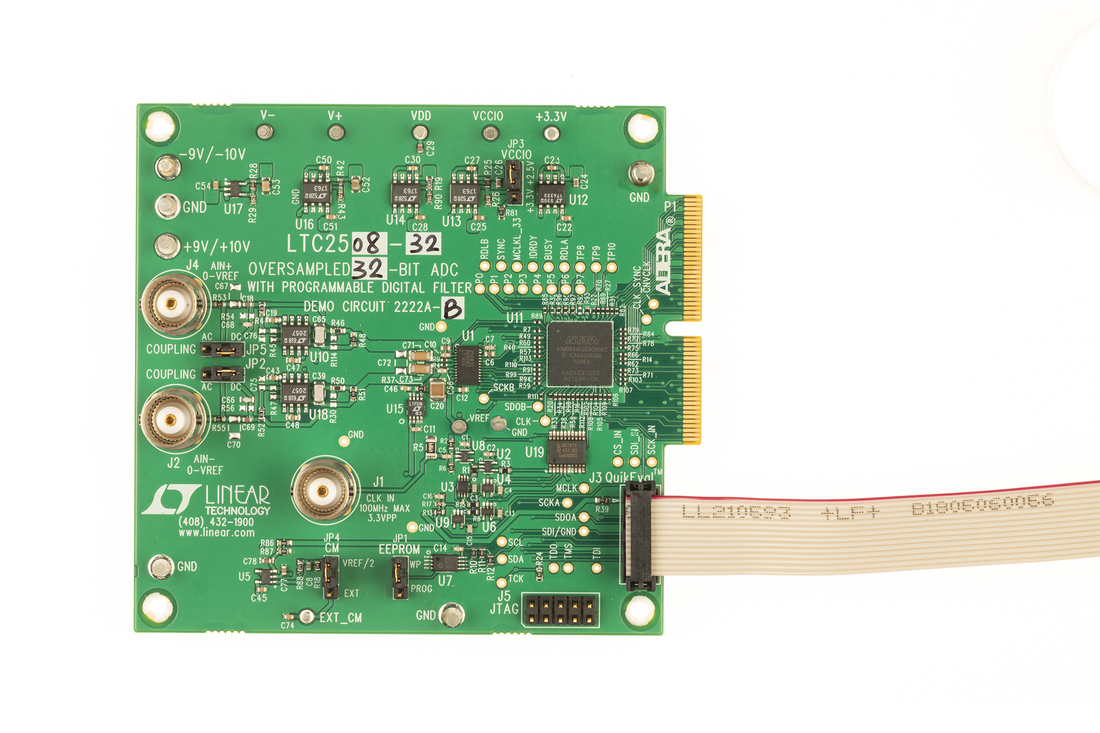

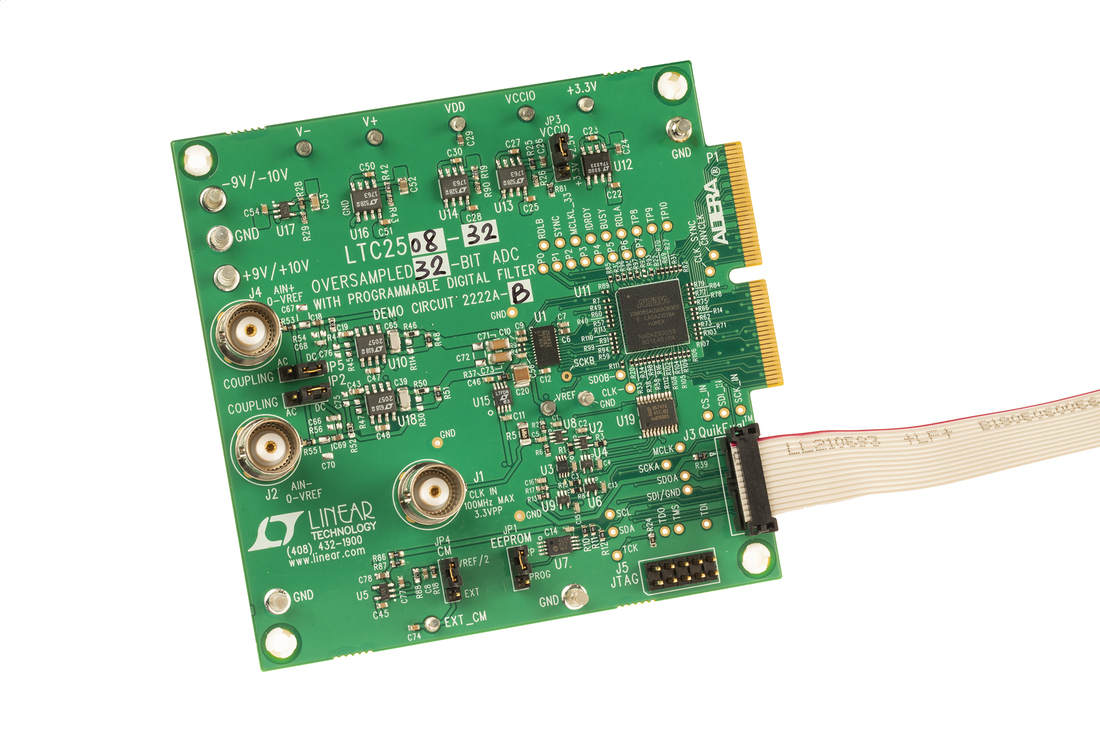

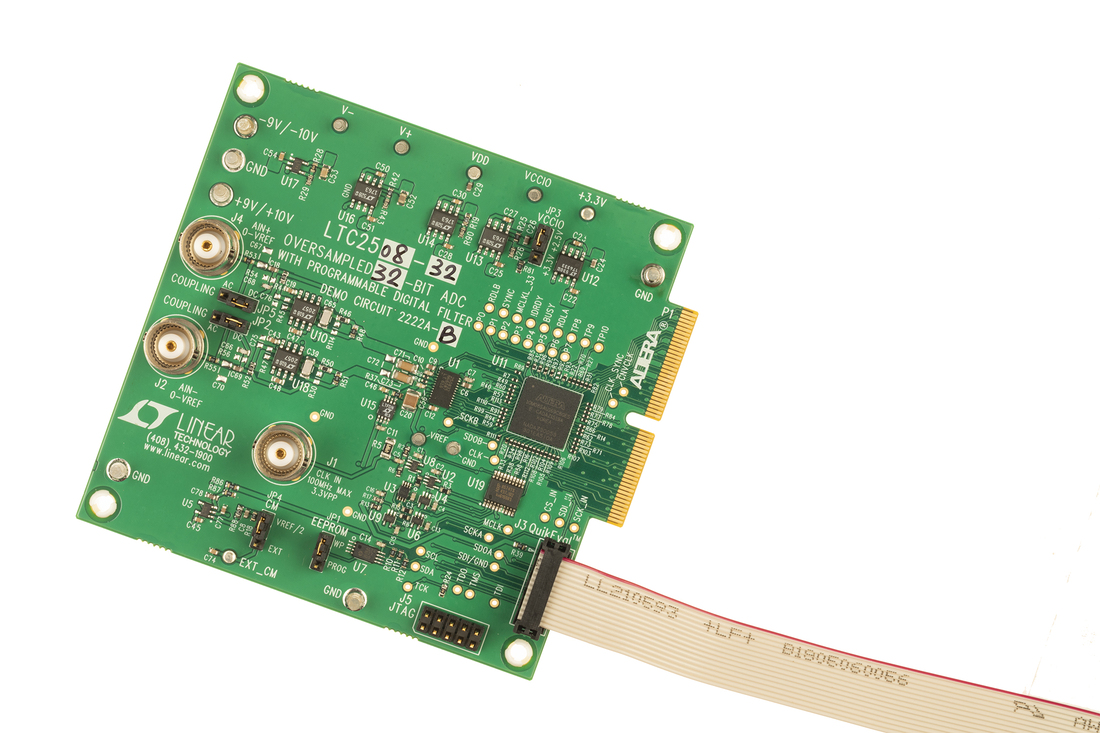

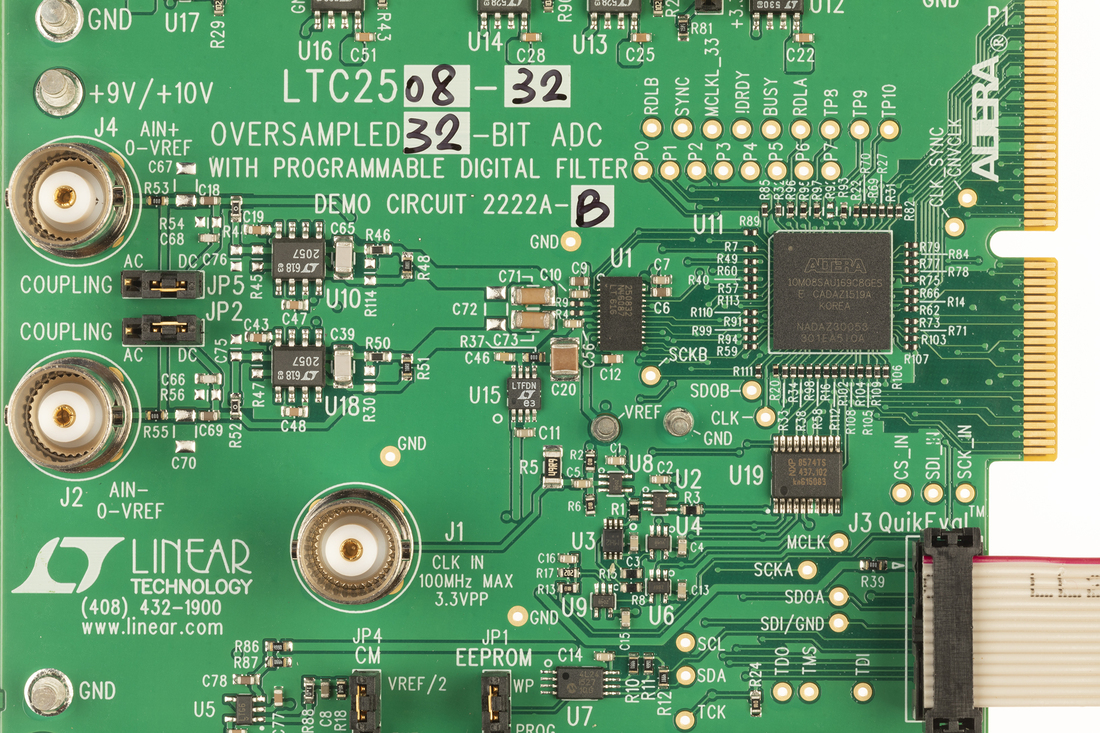

DC2222A-B

LTC2508-32演示板|集成可配置数字滤波器的32位过采样ADC（需要DC590、DC2026或DC890）

立即购买 更多内容

产品详情

演示电路2222A内置LTC2508-32和LTC2512-24 ADC。LTC2508-32和LTC2512-24均为集成可配置数字均值滤波器的低功耗、低噪声、高速32位/24位SAR ADC，采用2.5V单电源供电。该演示手册针对LTC2508-32，但适用于两个器件，主要区别在于采样速率和位数。DC2222A演示了LTC2508-32配合使用DC590或DC2026 QuikEval™ 和 DC890 PScope™数据采集板的直流和交流性能。使用DC590或DC2026演示直流性能，如峰峰值噪声和直流线性度。
DC2222A-B
LTC2508-32演示板|集成可配置数字滤波器的32位过采样ADC（需要DC590、DC2026或DC890）
DC2222A-B Demo Board DC2222A-B Demo Board DC2222A-B Demo Board DC2222A-B Demo Board DC2222A - Demo Board Image
