概览
优势和特点
- ±1ppm INL (典型值)
- 在 50ksps 时的 117dB 动态范围 (典型值)
- 在 400ksps 时的 108dB 动态范围 (典型值)
- 保证 24 位，无漏失码
- 具同步功能的可配置数字滤波器
- 放宽的抗混叠滤波器要求
- 双输出 24 位 SAR ADC
- 24 位数字滤波低噪声输出
- 14 位差分 + 8 位共模无延迟输出
- 宽输入共模范围
- 保证工作至 85°C
- 1.8V 至 5V SPI 兼容型串行 I/O
- 低功率：30mW (在 1.6Msps)
- 24 引脚 7mm x 4mm DFN 封装
产品详情
LTC®2512-24 是一款低噪声、低功率、高性能 24 位 ADC，其具有一个集成的可配置数字滤波器。LTC2512-24 采用单个 2.5V 工作电源，具有一个高达 ±VREF 的全差分输入范围，且 VREF 的变化范围从 2.5V 至 5.1V。LTC2512-24 支持 0V 至 VREF 的宽共模范围，从而简化了模拟信号调理要求。
LTC2512-24 同时提供两个输出代码：(1) 一个 24 位数字滤波高精度低噪声代码，和 (2) 一个 22 位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 24 位滤波输出代码。22 位复合代码由一个代表差分电压的 14 位代码和一个代表共模电压的 8 位代码组成。22 位复合代码可在每个转换周期中提供，并没有延迟周期。
可通过引脚搭接容易地针对 4 种不同的降频采样因子配置数字滤波器。这些配置提供一个 108dB (在 400ksps) 和 117dB (在 50ksps) 的动态范围。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2512-24 器件的同步。
应用
- 地震学
- 能源勘探
- 自动化测试设备 (ATE)
- 高准确度仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

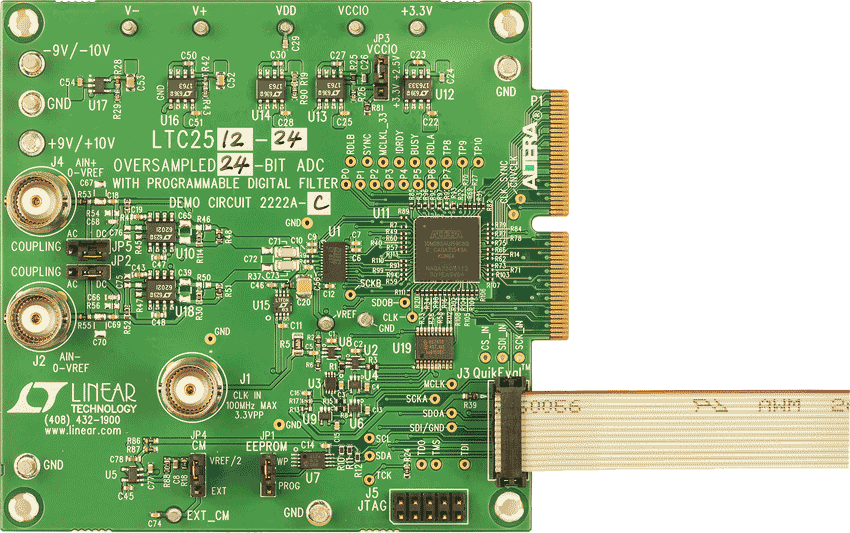

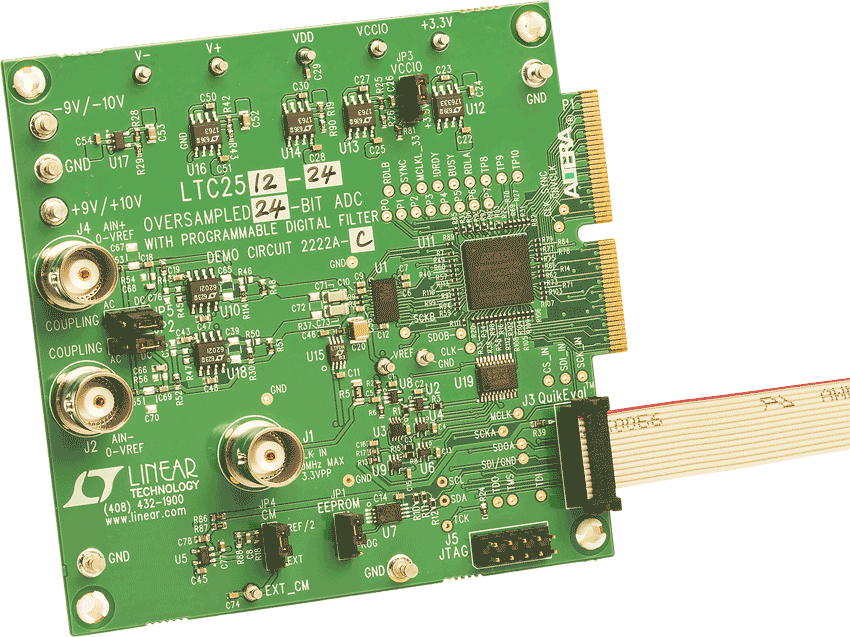

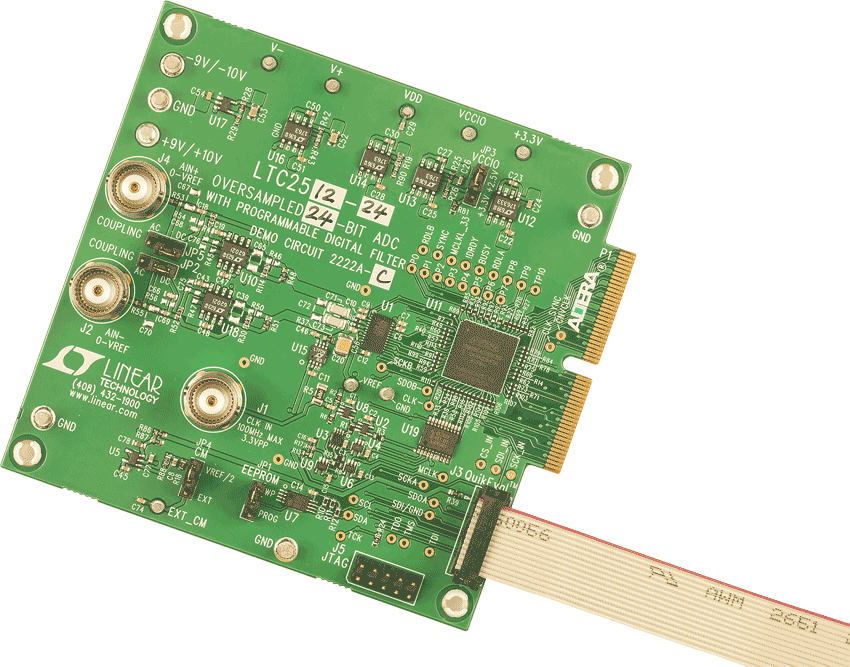

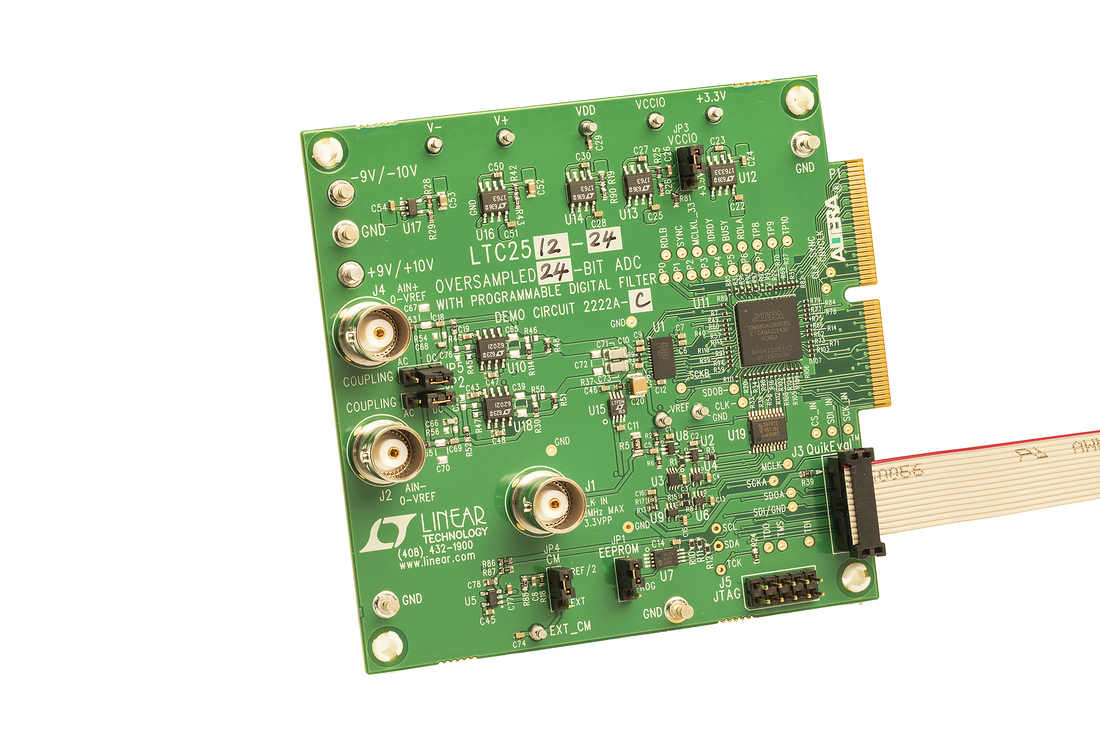

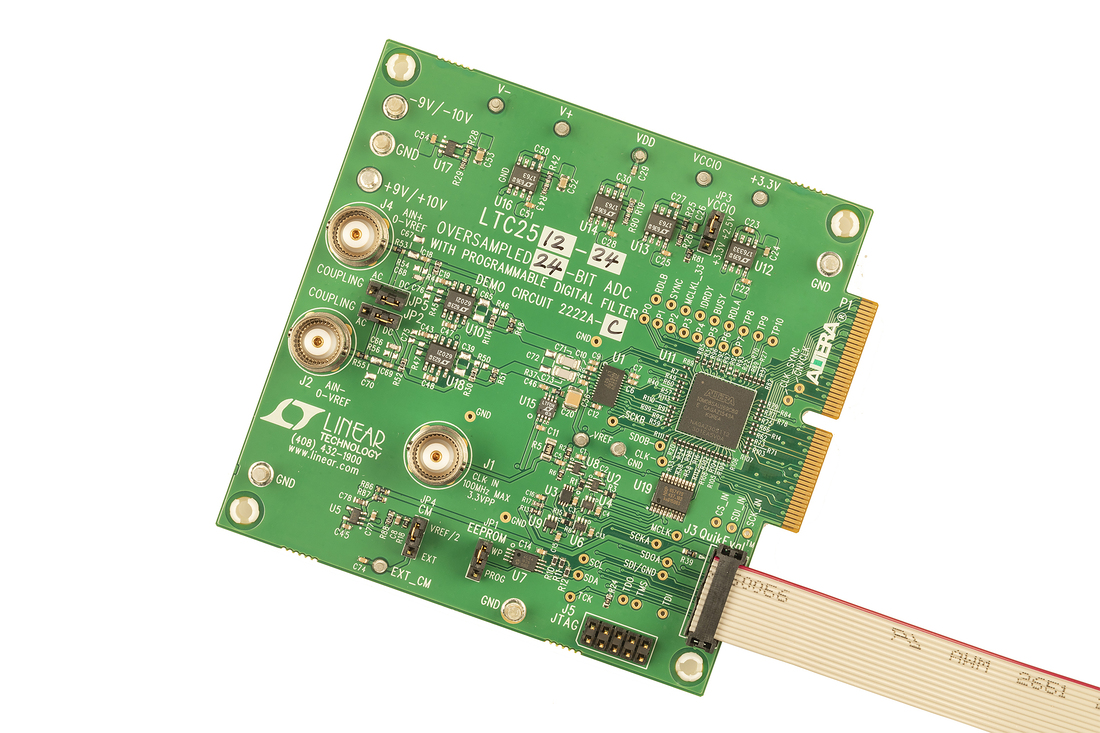

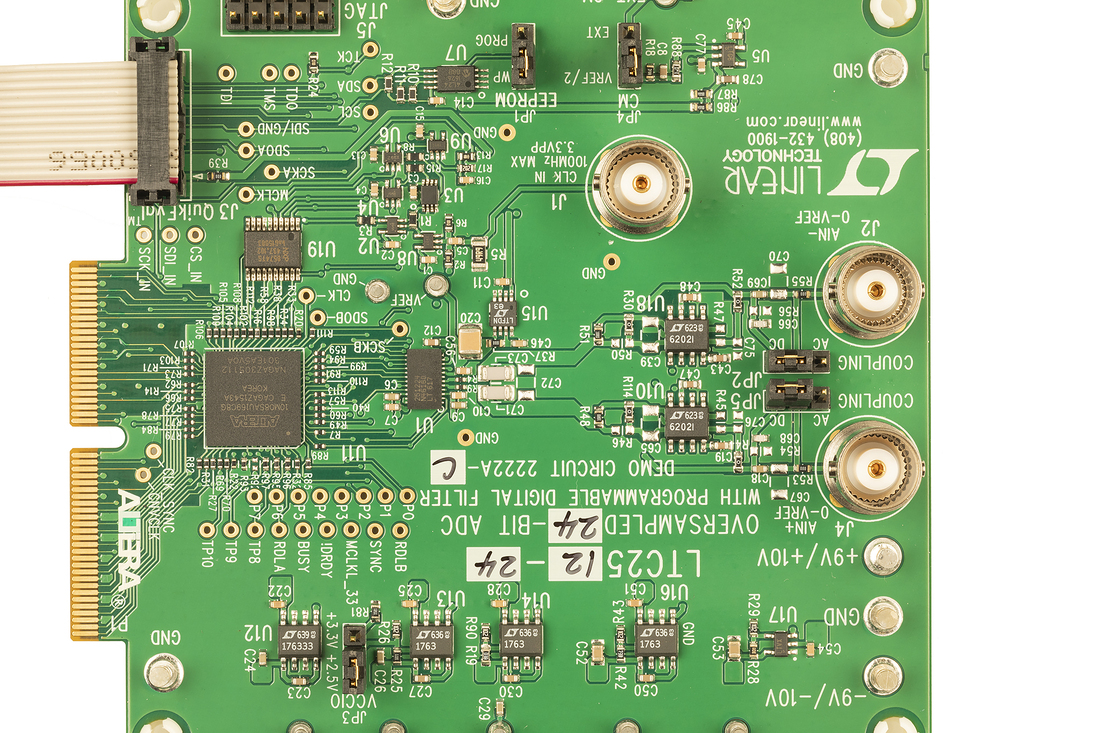

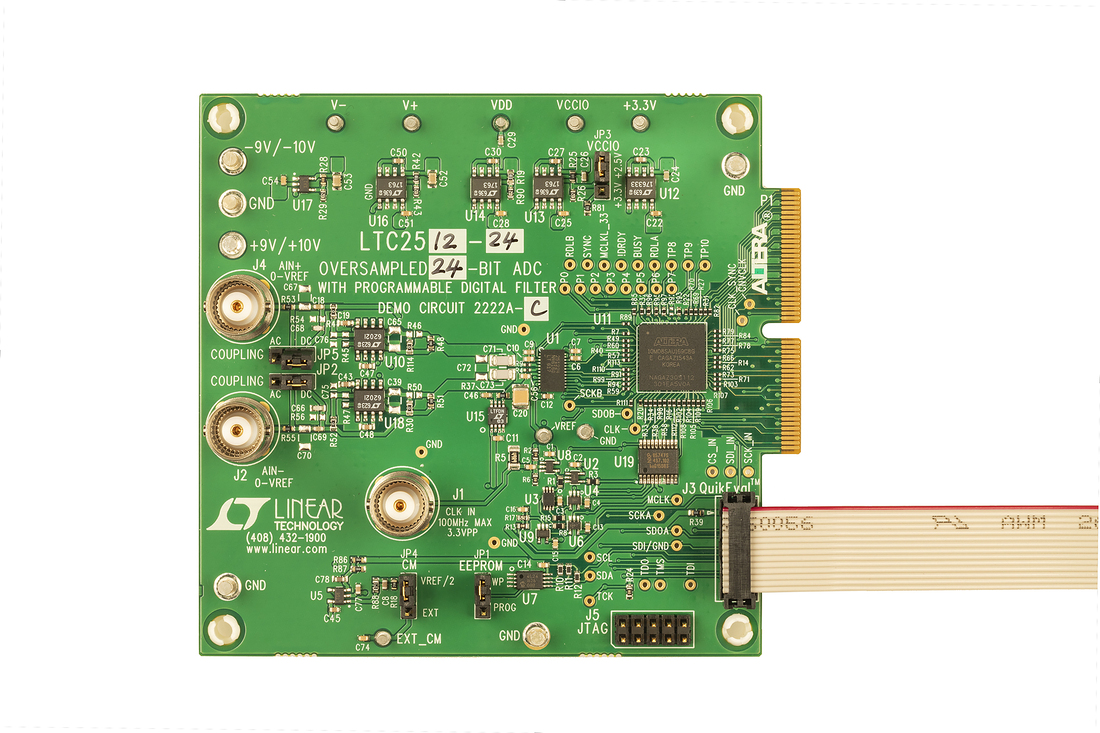

评估套件 (1)
参考资料
-
R549 Reliability Data3/23/2018
-
DC2222A - Demo Manual1/16/2017
-
用于精准测量和快速信号跟踪的高准确度 SAR ADC3/10/2017
-
Distributed Read Examples for the LTC2512-2410/12/2016
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立
配套产品推荐
LTC2512-24 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2512CDKD-24#PBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| LTC2512CDKD-24#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| LTC2512IDKD-24#PBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| LTC2512IDKD-24#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| Wafer Fabrication Data | R549 Reliability Data |
