LTC2498

具 Easy Drive 输入电流抵消功能的 24 位、8 通道 / 16 通道 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 多达 8 个差分输入或 16 个单端输入
  • Easy Drive 技术实现了具零差分输入电流的轨至轨输入
  • 以完整的准确度对高阻抗传感器直接进行数字化处理
  • 600nV RMS 噪声
  • 集成高准确度温度传感器
  • GND 至 VCC 输入 / 基准共模范围
  • 可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式
  • 2ppm INL,无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 2x 速度模式 (15Hz 时采用内部振荡器)
  • 无延迟:数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外)
  • 2.7V 至 5.5V 单电源操作 (0.8mW)
  • 内部振荡器
  • 纤巧型 5mm x 7mm QFN 封装

更多细节
show more Icon

LTC®2498 是一款采用 Easy Drive 技术的 16 通道 (8 个差分通道)、24 位、无延迟増量累加 (No Latency ΔΣ) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度,同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。

LTC2498 具有一个高准确度温度传感器和一个集成振荡器。可以对该器件进行配置,以测量一个外部信号 (从 16 个工作于单端或差分模式的模拟输入通道的组合) 或其内部温度传感器。集成温度传感器提供了 1/30 ºC 的分辨率和 2ºC 的绝对准确度。

LTC2498 提供了一个很宽的共模输入范围 (0V 至 VCC),这与基准电压无关。可以选择单端输入或差分输入的任何组合,而且,第一个转换 (在选择一个新通道之后) 是有效的。可利用多工器输出实现任选外部放大器在所有模拟输入之间的共用,而且,自动校准电路还将连续消除由这些放大器所引起的失调和漂移。


Applications

  • 直接传感器数字化转换器
  • 直接温度测量
  • 仪表
  • 工业过程控制

产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2498CUHF#PBF
  • HTML
  • HTML
LTC2498CUHF#TRPBF
  • HTML
  • HTML
LTC2498HUHF#PBF
  • HTML
  • HTML
LTC2498HUHF#TRPBF
  • HTML
  • HTML
LTC2498IUHF#PBF
  • HTML
  • HTML
LTC2498IUHF#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

DC1410A-A

LTC2498 Demo Board | Load Cell Digitizer Application, Requires DC2026C

zoom

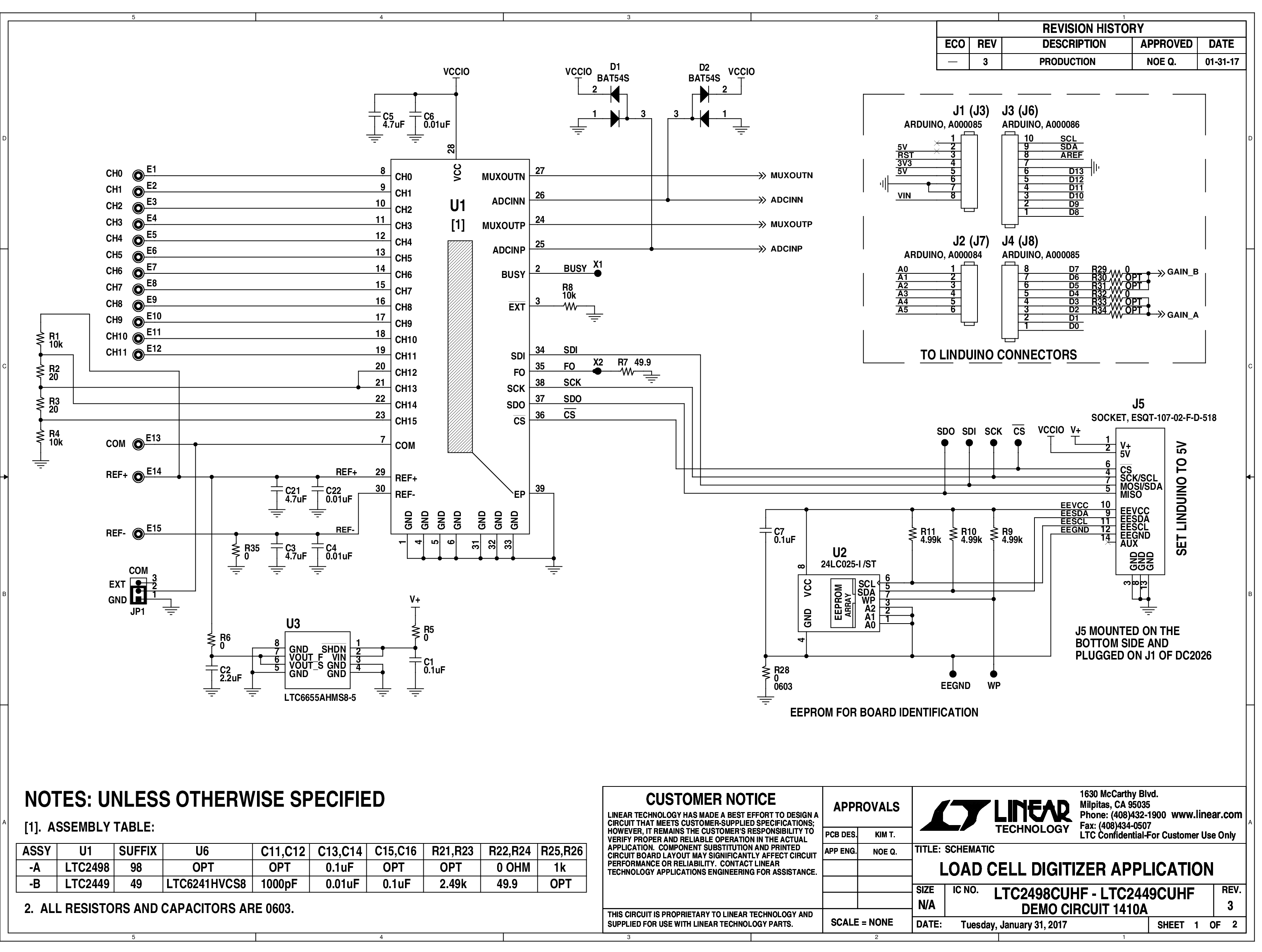

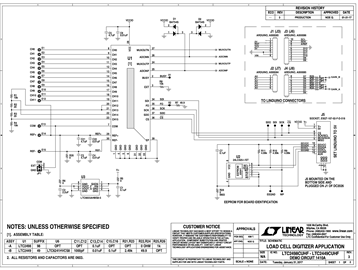

DC1410A-A

LTC2498 Demo Board | Load Cell Digitizer Application, Requires DC2026C

LTC2498 Demo Board | Load Cell Digitizer Application, Requires DC2026C

产品详情

Demonstration circuit 1410A shows a compact, high resolution solution for measuring Wheatstone bridge type sensors for load, pressure, temperature, acceleration, and many other physical quantities.


Assembly type A features the LTC2498, an 8-/16-channel, 24-bit ΔΣ ADC with easy drive inputs. Key DC specifications include 2ppm INL, 1ppm offset, 25ppm full-scale error and 10nV/°C offset drift. In the 6.8Hz/600nVRMS mode, input normal mode rejection of 50Hz and 60Hz noise is better than 87dB.

reference details image

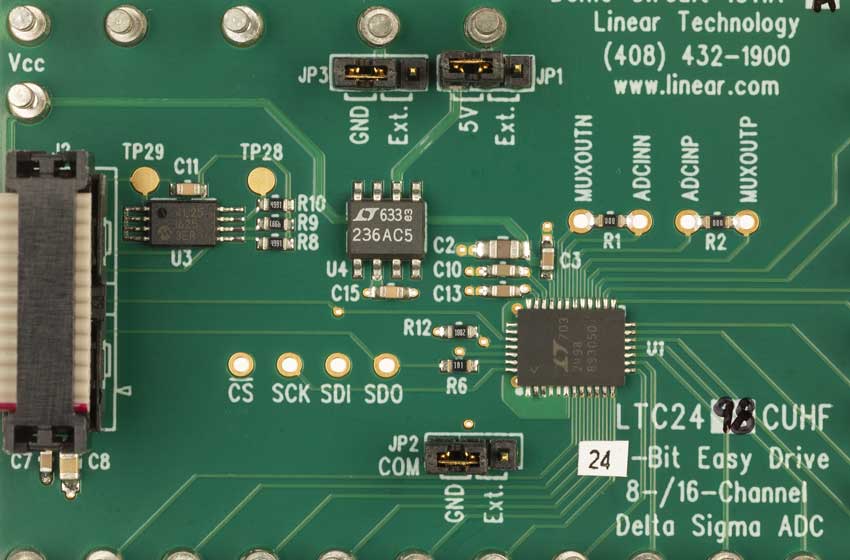

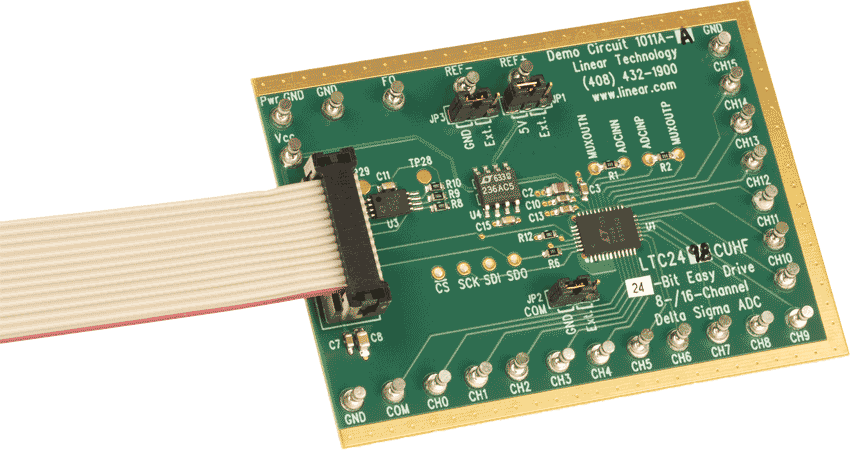

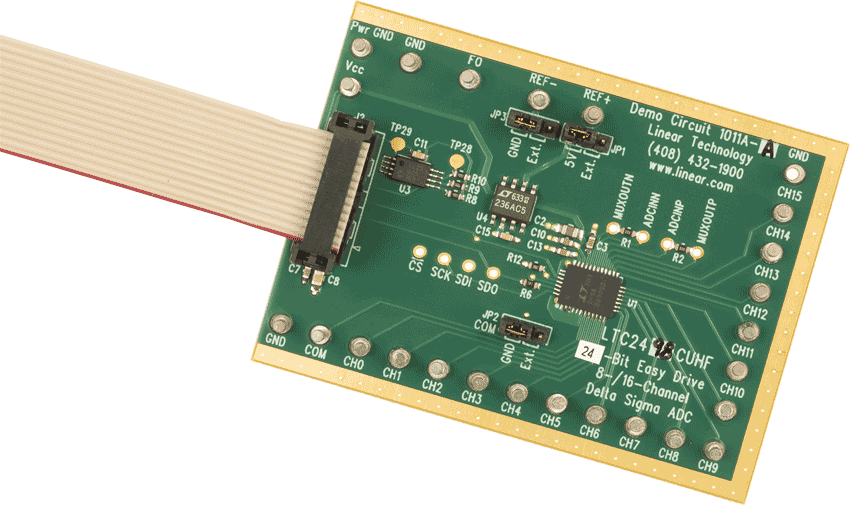

DC1011A-A

LTC2498 Demo Board | 24-bit, 8-Channel ADC, Requires DC2026

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino
