概览
优势和特点
- 采用 SO-8 封装的 24 位 ADC

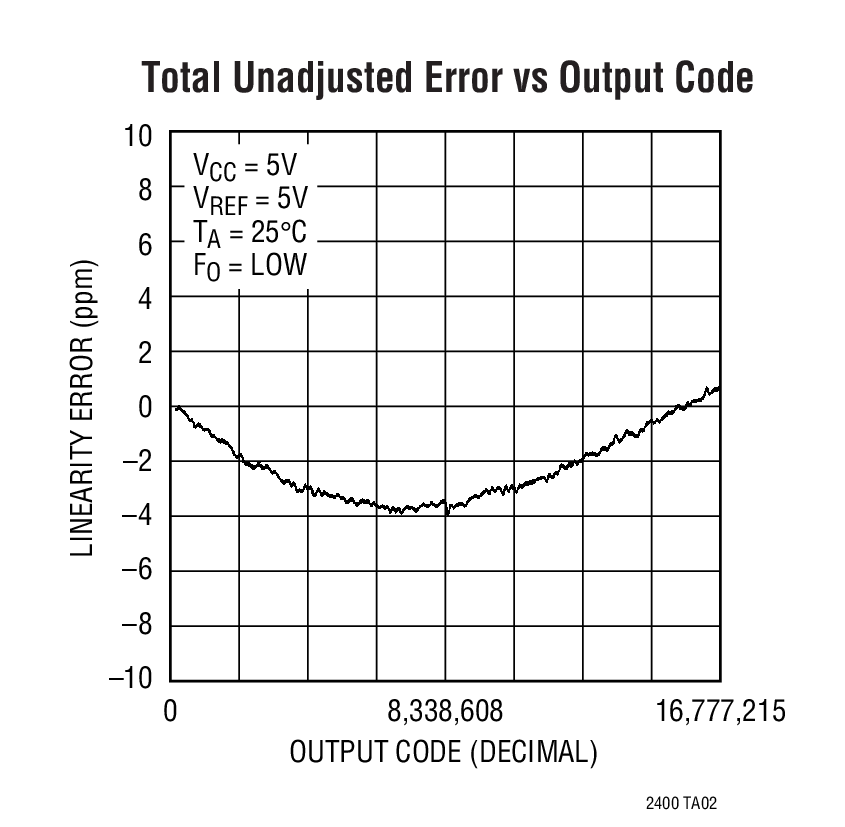

- 4ppm INL，无漏失码
- 4ppm 全标度误差
- 适合多路复用应用的单次转换稳定时间
- 0.5ppm 偏移
- 0.3ppm 噪声
- 内部振荡器 – 无需外部组件
- 110dB 最小值、50Hz / 60Hz 陷波滤波器
- 基准输入电压：0.1V 至VCC
- 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
- 2.7V 至 5.5V 单电源操作
- 低电源电流 (200μA) 和自动停机
产品详情

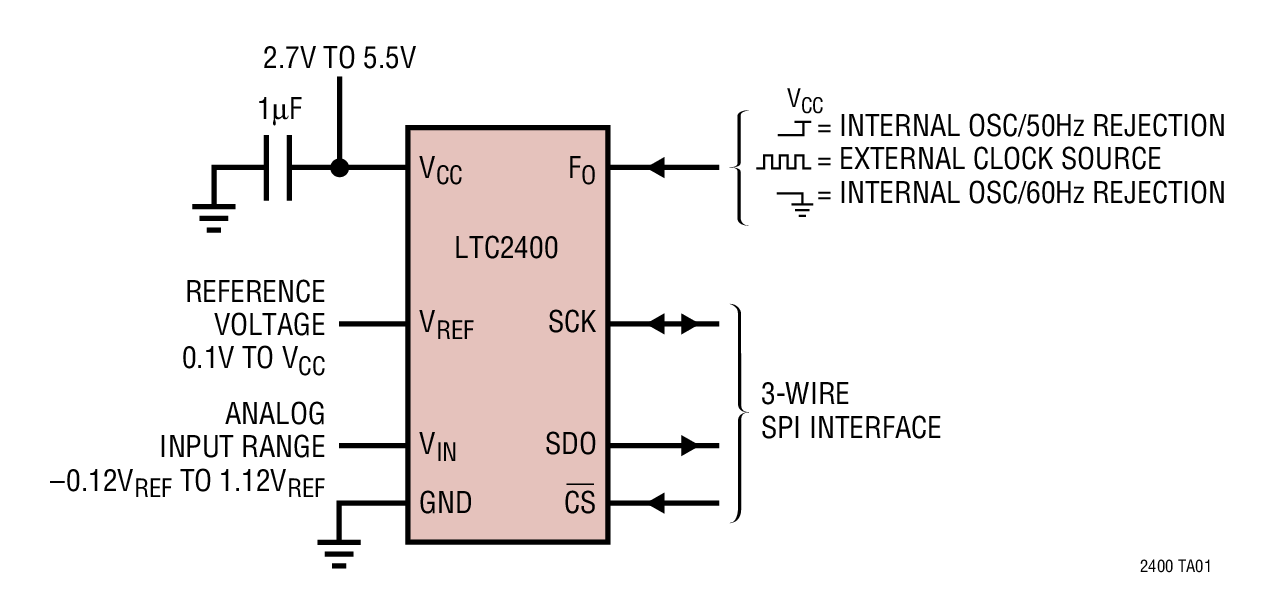

LTC®2400 是一款具集成化振荡器、4ppm INL 和 0.3ppm RMS 噪声的 2.7V 至5.5V 微功率 24 位转换器。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2400 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 120Hz 抑制频率通过一个外部振荡器来驱动 LTC2400。内部振荡器无需外部频率设定组件。
该转换器接受介于 0.1V 至 VCC 之间的任何外部基准电压。凭借其 –12.5% VREF 至 112.5% VREF的扩展输入转换范围，LTC2400 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。
LTC2400 通过一个与 SPI 和MICROWIRE™协议相兼容的灵活三线式数字接口进行通信。
应用
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 6 位数字电压表 (DVM)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

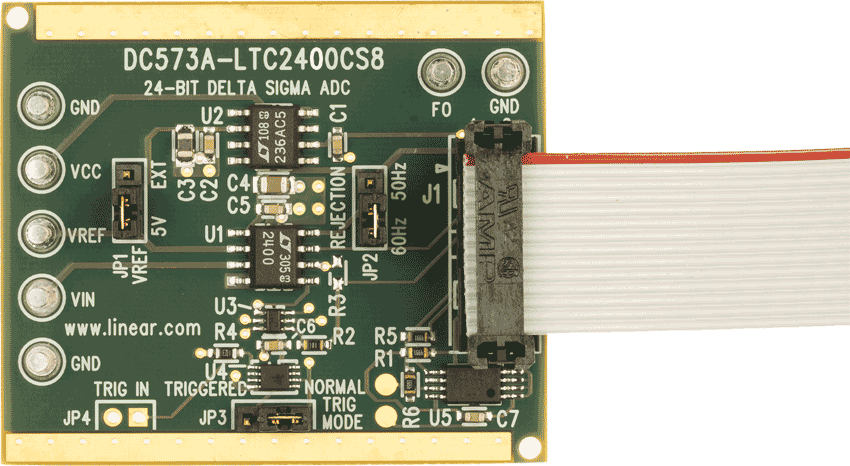

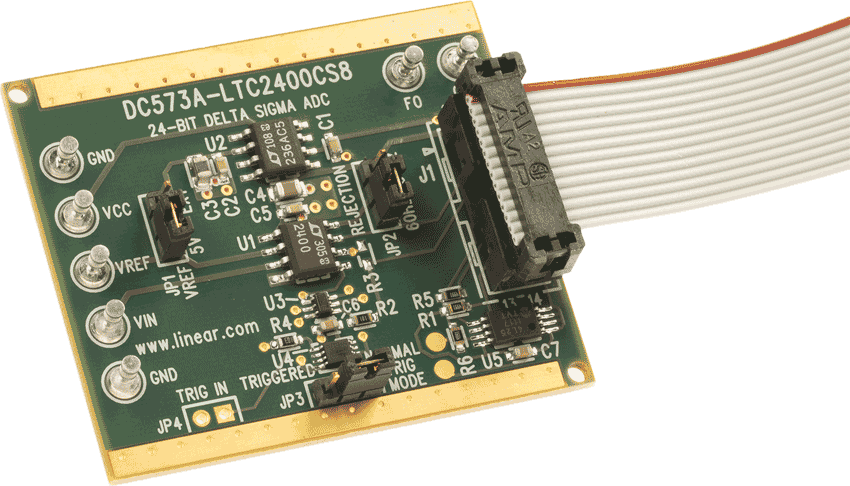

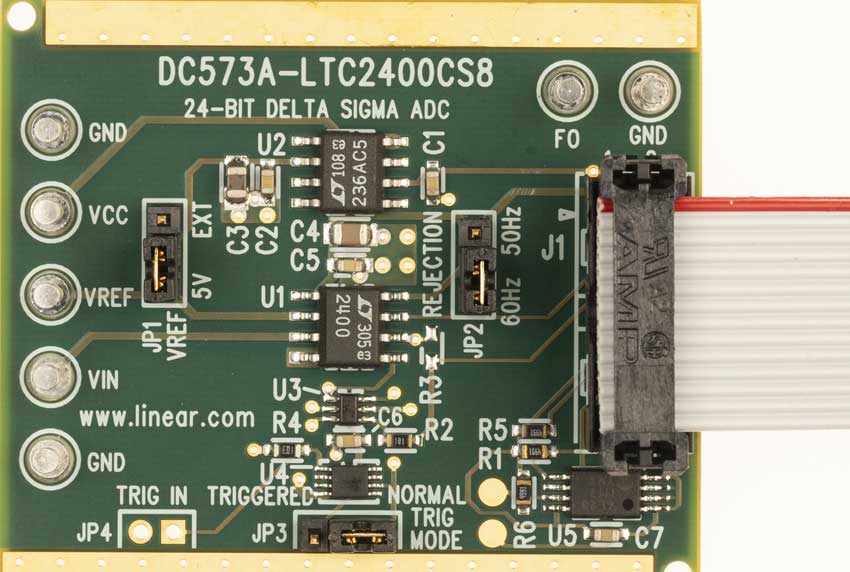

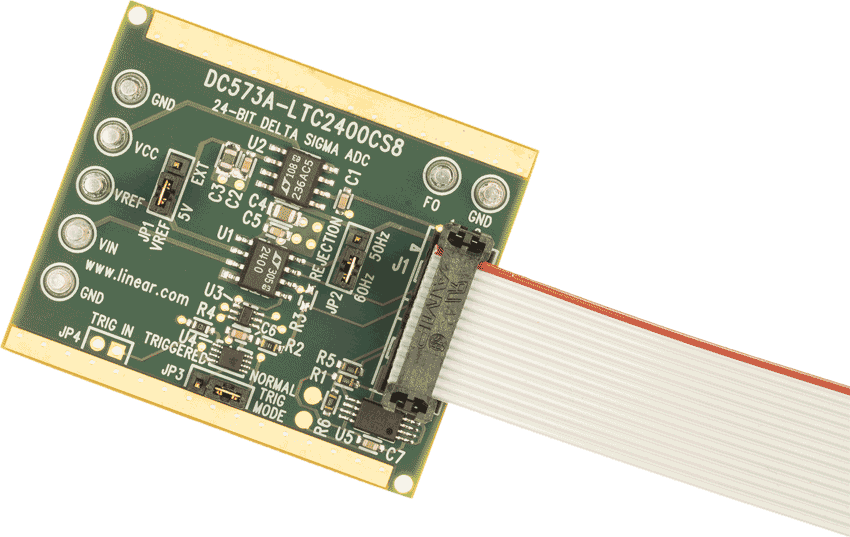

评估套件 (1)
参考资料
-
R411 Reliability Data3/22/2018
-
AN96 - Delta Sigma ADC Bridge Measurement Techniques10/15/2007
-
AN78 - A Collection of Differential to Single-Ended Signal Conditioning Circuits for Use with the LTC2400, a 24-Bit No Latency Delta Sigma ADC in an SO-810/15/2007
-
AN80 - How to Use the Worlds Smallest 24-Bit No Latency Delta-Sigma ADC to its Fullest Potential8/20/2007
-
AN-105: Current Sense Circuit Collection Making Sense of Current12/1/2005
-

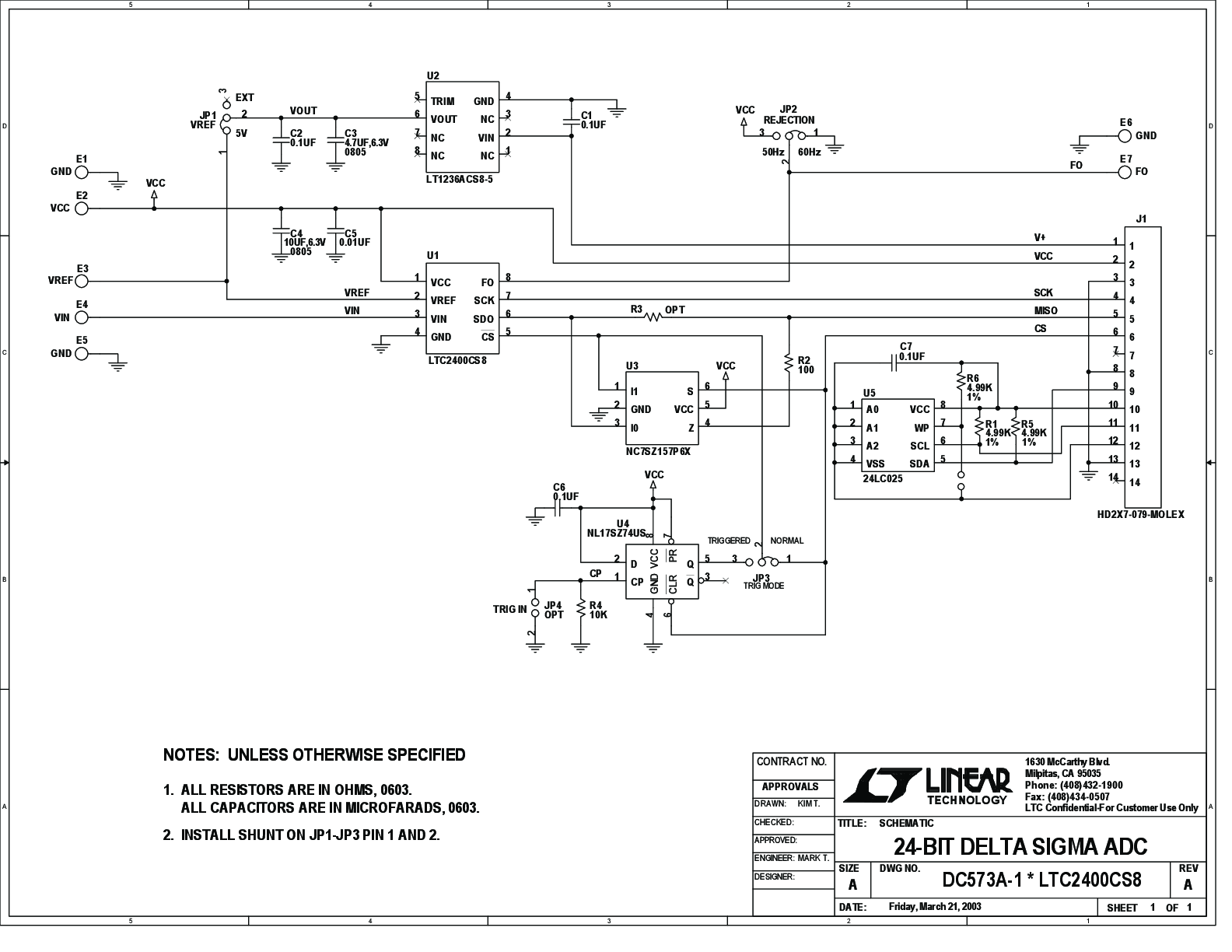

DC573A - Demo Manual6/6/2012
-
No Latency Delta-Sigma™ ADCs5/30/2014
-
24-Bit ADC Challenges ΔΣ Conventions3/1/2003 LT Journal
-
A Standards Lab Grade 20-Bit DAC with 0.1ppm/°C Drift5/1/2001 LT Journal
-
No Latency Delta-Sigma ADC Techniques for Optimized Performance5/1/2001 LT Journal
-
A New, Fully Differential, No Latency Delta-Sigma ADC Family11/1/2000 LT Journal
-
1- and 2-Channel, No Latency ∆Σ, 24-Bit ADCs Easily Digitize a Variety of Sensors2/1/2000 LT Journal
-
An 8-Channel, High-Accuracy, No Latency ∆Σ 24-Bit ADC9/1/1999 LT Journal
-
LTC2400 Differential Bridge Digitizers6/1/1999 LT Journal
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC2400 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2400CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC2400CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC2400IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC2400IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
