LTC2153-14

14 位、310Msps ADC

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 4
特性

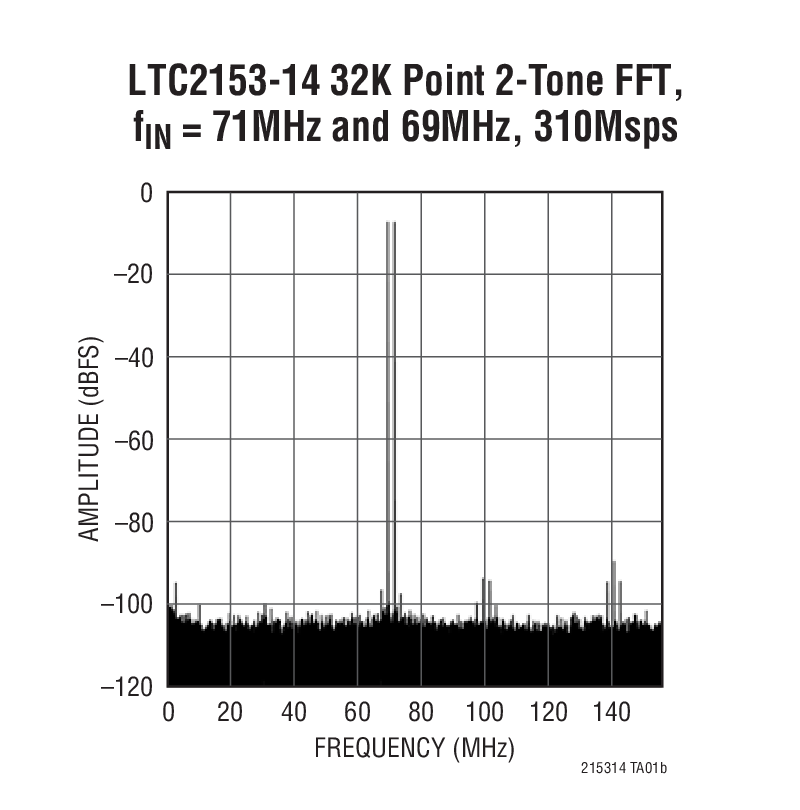

  • 68.8dBFS SNR
  • 8dB SFDR
  • 低功率:401mW (总值)
  • 单 1.8V 电源
  • DDR LVDS 输出
  • 易于驱动的 1.32VP-P 输入范围
  • 1.25GHz 满功率带宽采样及保持 (S/H)
  • 可任选的时钟占空比稳定器
  • 低功率睡眠和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚与 12 位器件版本相兼容

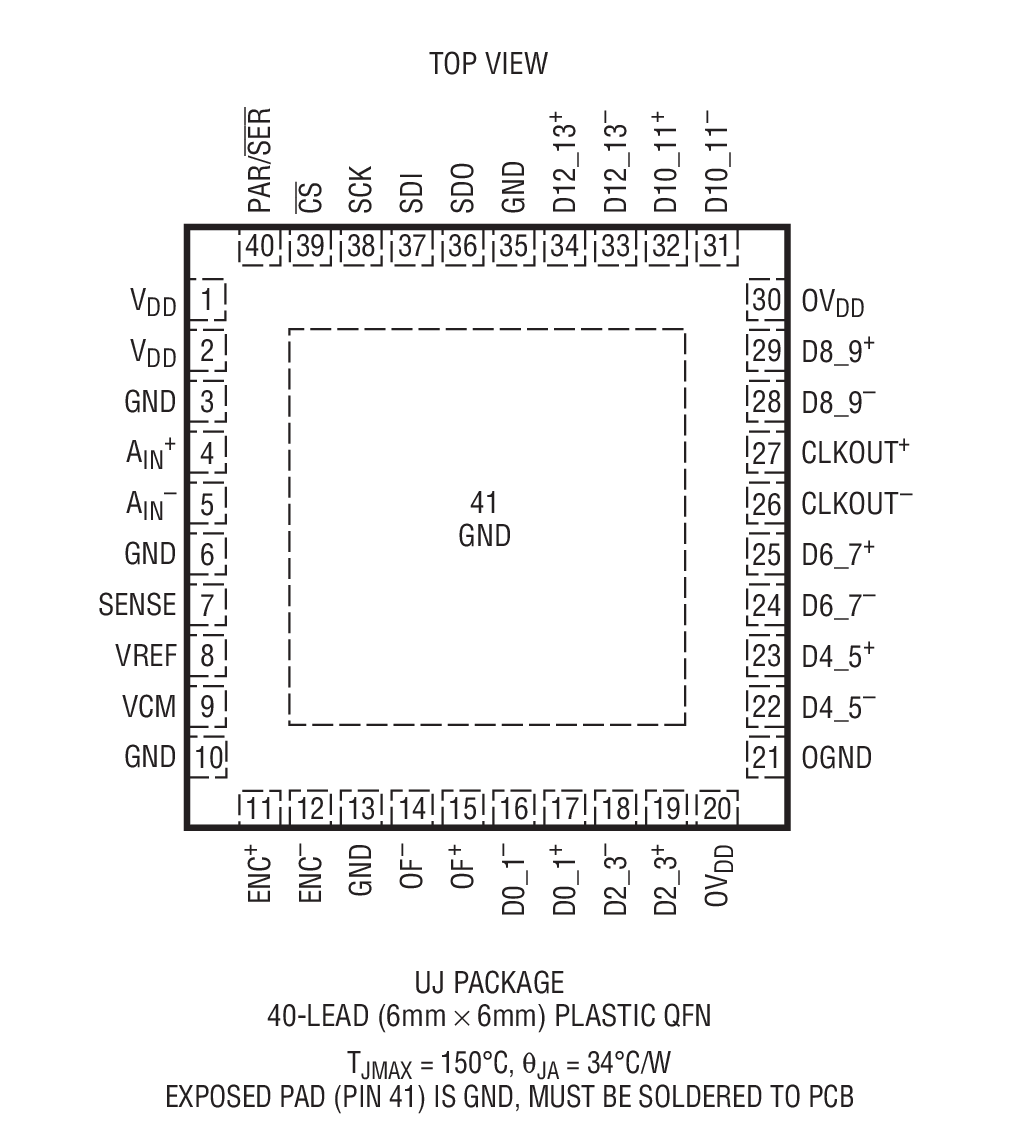

  • 40 引脚 (6mm x 6mm) QFN 封装

更多细节
show more Icon

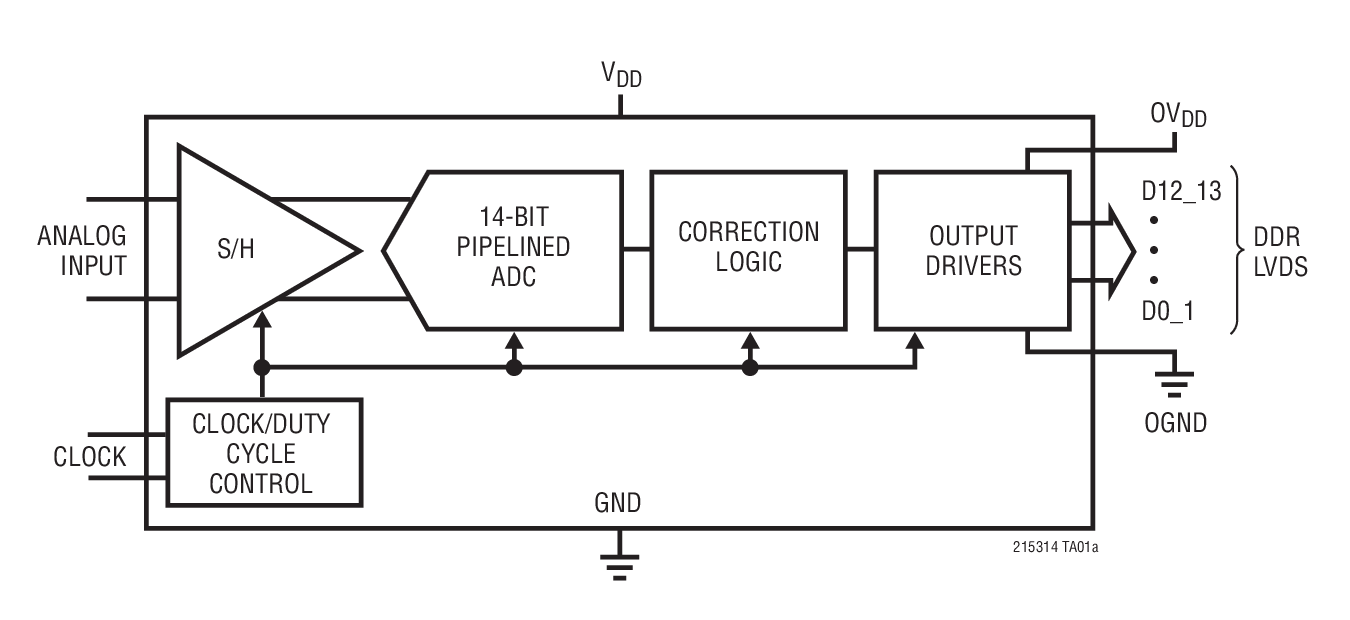

LTC®2153-14 是一款 310Msps、14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。该器件非常适合要求苛刻的通信应用,其 AC 性能包括 68.8dB SNR 和 88dB 无寄生动态范围 (SFDR)。1.25GHz 输入带宽允许 ADC 以优良性能对高频进行欠采样。延迟仅为 6 个时钟周期。

DC 规格包括整个温度范围内的 ±1.2LSB INL (典型值)、±0.35LSB DNL (典型值) 和无漏失码。转换噪声为 2.11LSBRMS

数字输出为双倍数据速率 (DDR) LVDS。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


Applications

  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 医学成像
  • 高分辨率视频
  • 测试和测量仪器

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2153CUJ-14#PBF
  • HTML
  • HTML
LTC2153CUJ-14#TRPBF
  • HTML
  • HTML
LTC2153IUJ-14#PBF
  • HTML
  • HTML
LTC2153IUJ-14#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

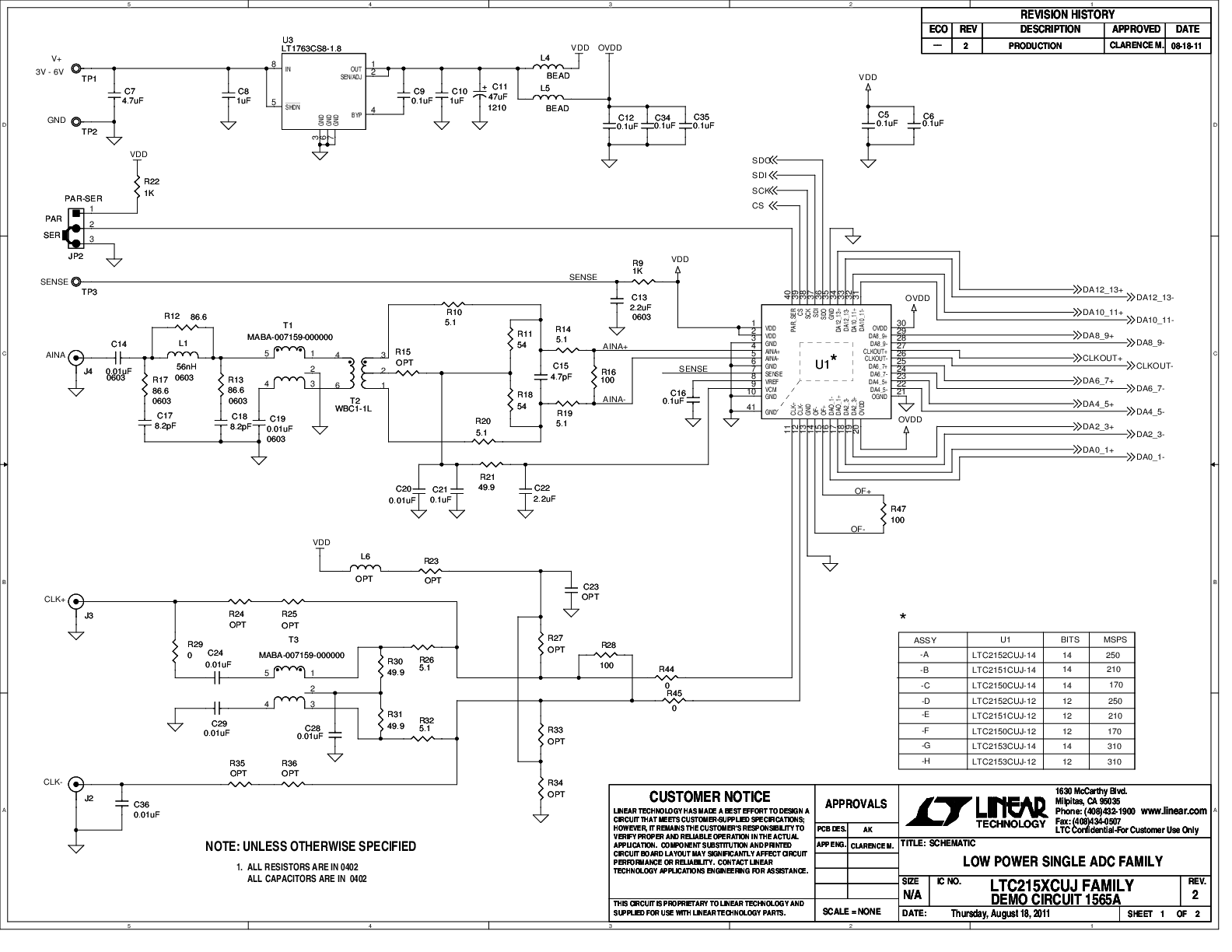

DC1565A-G

LTC2153-14: 14-bit, 310Msps, 1.8V Single ADC, 5MHz-140MHz, DDR LVDS Outputs, requires DC1371
