LTC1569-7

线性相位、DC 准确、可调谐、10 阶低通滤波器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 一个外部电阻器 R 设定截止频率
  • 根升余弦响应
  • 高达 300kHz 的截止频率 (采用单 5V 电源)
  • 高达 150kHz 的截止频率 (采用单 3V 电源)
  • 采用 SO-8 封装的10 阶、线性相位滤波器
  • DC 准确, VOS(MAX) = 5mV
  • 低功率模式
  • 差分或单端输入
  • 80dB CMRR (DC)
  • 80dB 信噪比, VS = 5V
  • 采用 3V 至 ±5V 电源工作
更多细节
show more Icon

LTC®1569-7 是一款 10 阶低通滤波器,其具有线性相位和根升余弦幅度响应。LTC1569-7 的高选择性与其通带中的线性相位相结合,使之适合于数据通信和数据采集系统中的滤波处理。此外,其根升余弦响应为 PAM 数据通信提供了较佳的脉冲整形。滤波器衰减为 57dB (在 1.5·fCUTOFF)、60dB (在2·fCUTOFF) 和超过 80dB (在 6·fCUTOFF)。该器件具有 5mV 的最大 DC 偏移,因而可使那些对 DC 准确度敏感的应用从中获益。

LTC1569-7 是一款不需要一个外部时钟、但是其截止频率可利用单个外部电阻器来设定 (典型准确度为 3.5% 或更好) 的采样数据滤波器。该外部电阻器设置一个内部振荡器,后者的频率在被加至滤波器网络之前进行 1 分频、4 分频或 16 分频。引脚 5 负责确定分频器设置。因此,对于每个外部电阻器阻值最多可获得 3 种截止频率。通过采用各种不同的电阻值和分频器设置,可在 7 个倍频程的范围内设定截止频率。或者,也可以用一个外部时钟来设置截止频率,时钟与截止频率之比为 32:1。内部采样频率与滤波器截止频率之比为 64:1。

LTC1569-7 针对 256kHz / 128kHz 截止频率和单 5V / 3V 电源进行了全面测试,但是可以获得高达 300kHz 的截止频率。

LTC1569-7 具有省电模式,并可提供 SO-8 表面贴装型封装。

应用

  • 用于 3V 操作的数据通信滤波器
  • 用于 I/Q 信号处理的线性相位和相位匹配滤波器
  • 截止频率可利用引脚进行设置的低通滤波器
  

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1569CS8-7#PBF
  • HTML
  • HTML
LTC1569CS8-7#TRPBF
  • HTML
  • HTML
LTC1569IS8-7#PBF
  • HTML
  • HTML
LTC1569IS8-7#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1569CS8-7#PBF

量产

LTC1569CS8-7#TRPBF

量产

LTC1569IS8-7#PBF

量产

LTC1569IS8-7#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1569CS8-7#PBF

量产

LTC1569CS8-7#TRPBF

量产

LTC1569IS8-7#PBF

量产

LTC1569IS8-7#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1569CS8-7#PBF

量产

LTC1569CS8-7#TRPBF

量产

LTC1569IS8-7#PBF

量产

LTC1569IS8-7#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1569CS8-7#PBF

量产

LTC1569CS8-7#TRPBF

量产

LTC1569IS8-7#PBF

量产

LTC1569IS8-7#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

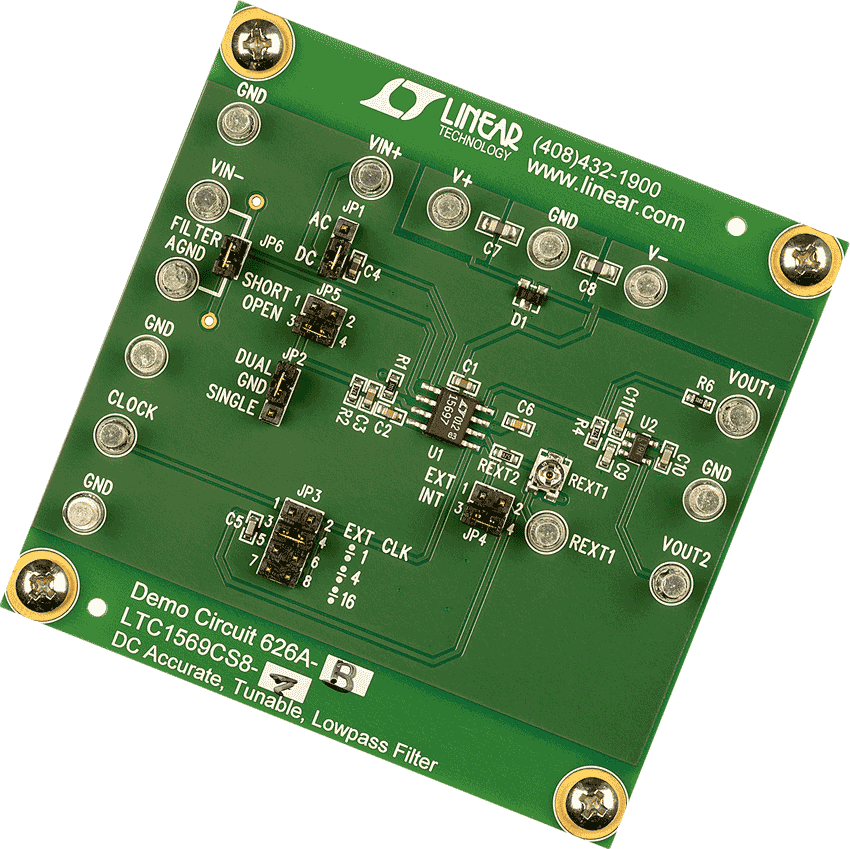

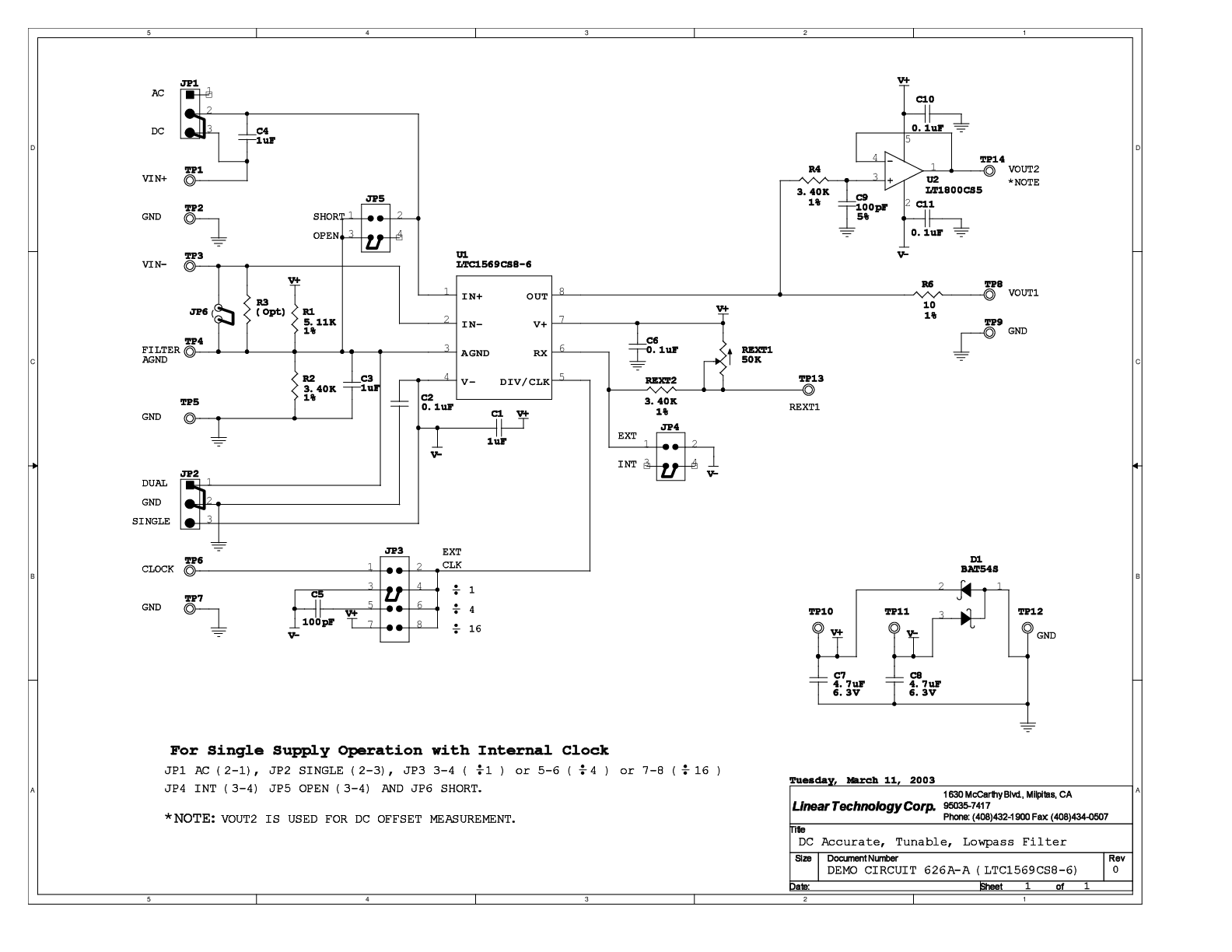

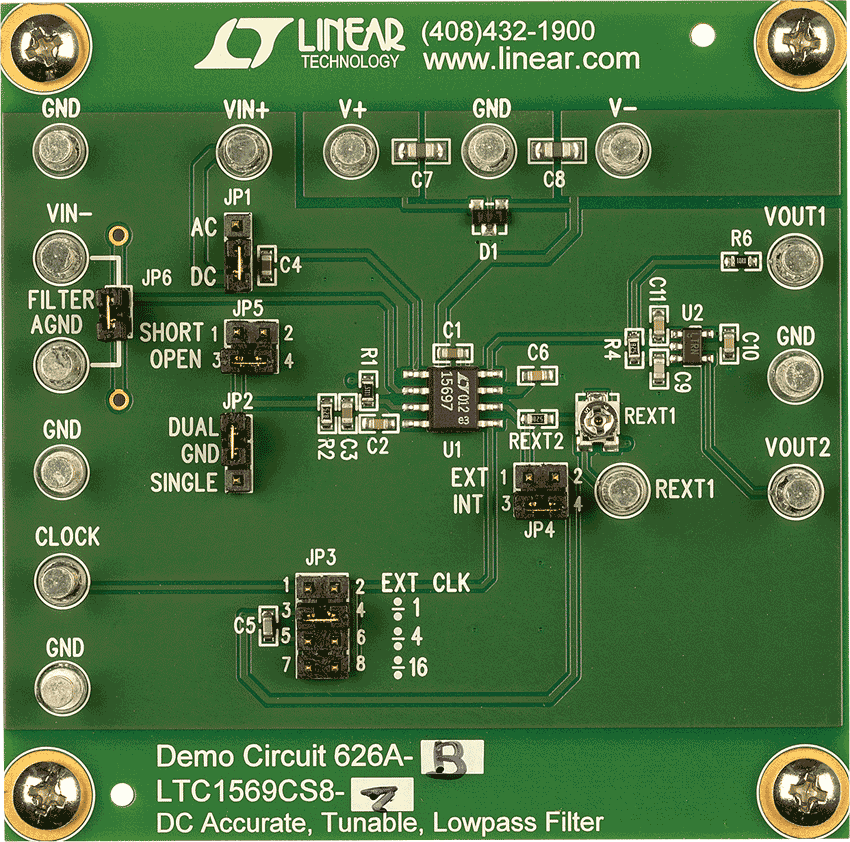

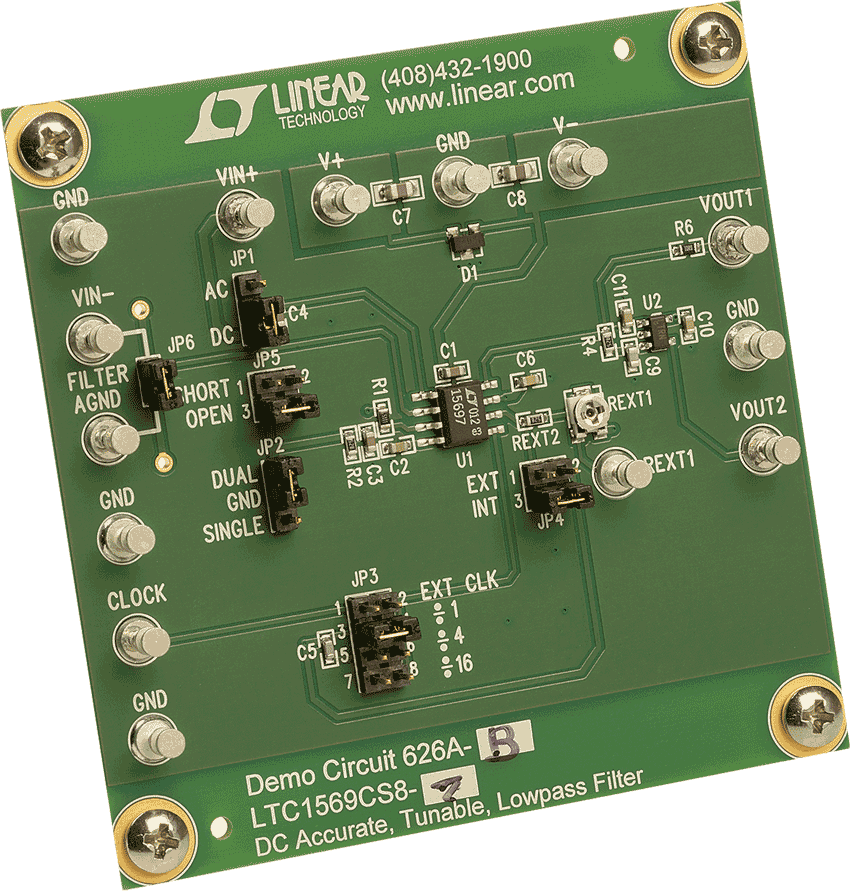

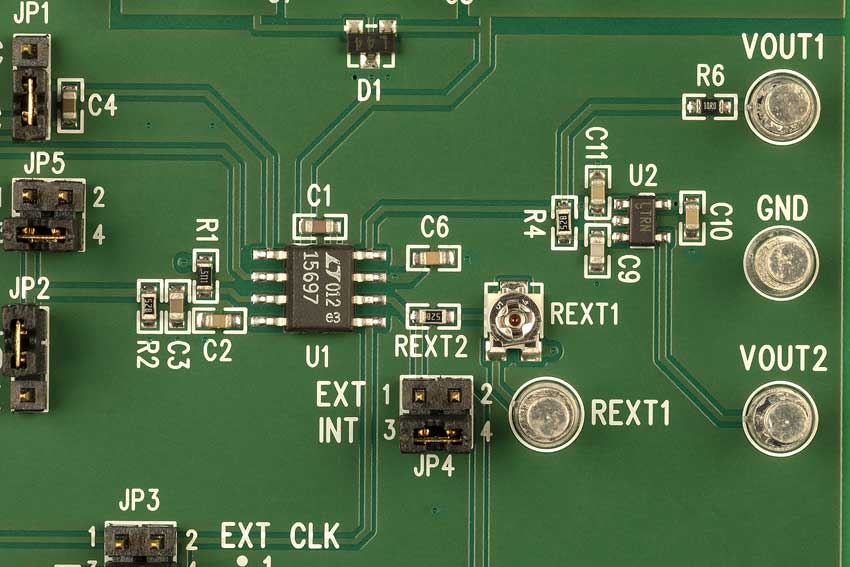

评估套件
