LTC1429

过期

时钟同步型开关电容器稳压负输出转换器

Viewing:

概述

停产产品 – 产品手册仅供参考。如需可能的替代产品请联络 ADI
可从单个正电源产生稳定的负电压
外部时钟用于在对噪声敏感的系统中实现同步
REG 输出负责指示输出处于调节状态
低输出纹波：5mV (典型值)
可从一个 3V 电源提供稳定的 –5V 输出
电源电流：600μA (典型值)

停机模式可将电源电流减低至 0.2μA
高达 12mA 的输出电流
可调或固定的输出电压
只需 3 个或 4 个外部电容器
输出稳压准确度：5%
采用 SO-8 封装

LTC1429 是一款开关电容器电压负输出转换器，专为采用单个正电源提供一个稳定的负电压而设计，并可在对噪声敏感的系统中实现时钟同步。LTC1429CS 依靠单个 3V 至 8V 电源工作，并提供一个 –1.25V 至 –8V 的可调输出电压。一个片内电阻器串使 LTC1429CS 能够针对 –3.5V、–4V、–4.5V 或 –5V 输出电压进行配置。LTC1429CS8 专为那些要求从一个 5V 电源提供一个固定 –4V 输出的应用而优化，而且仅需单个 0.1μF 外部跨接电容器。LTC1429CS 需要一个或两个 0.1μF 外部电容器，这取决于输入电压。这两种版本均必需增设外部输入和输出旁路电容器。ADJ/COMP 上的一个任选补偿电容器可用于降低输出电压纹波。

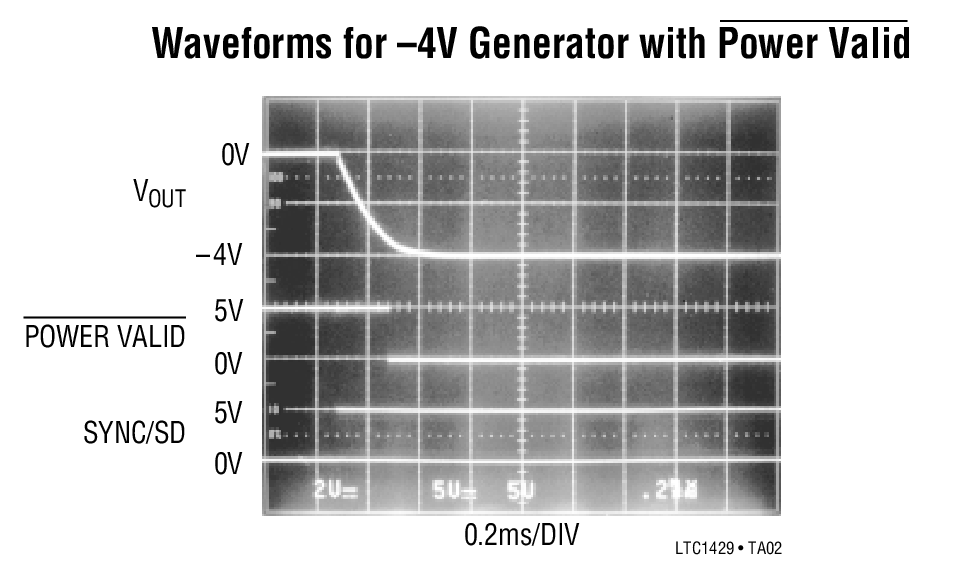

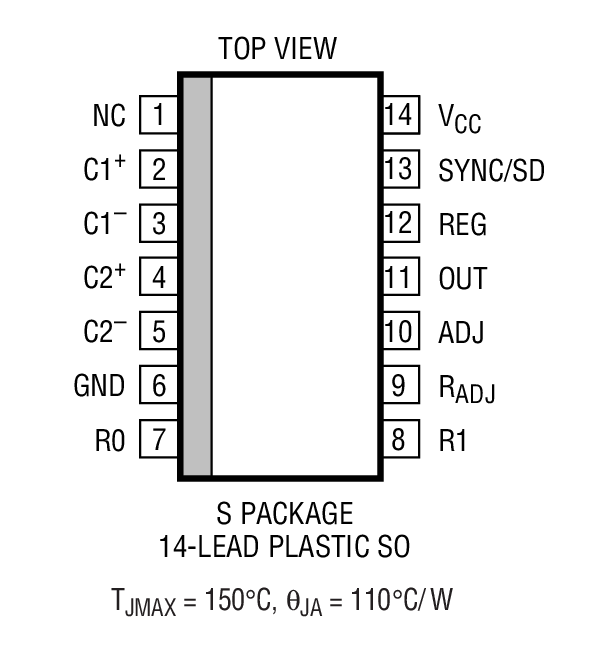

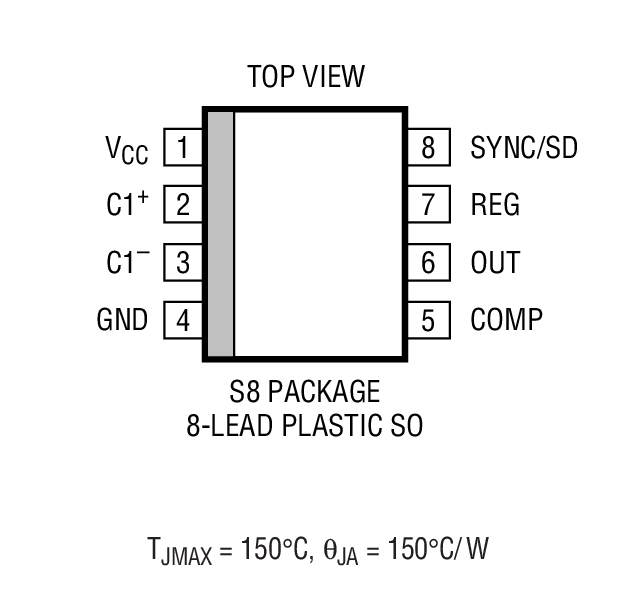

LTC1429 的每种版本都保证 5% 的输出调节准确度。LTC1429 包含一个漏极开路 REG 输出，当输出电压处于设定值的 5% 以内时，该输出将被拉至低电平。输出纹波通常低至 5mV。LTC1429 需要在 SYNC/SD 引脚上施加一个外部时钟以执行正常操作，且消耗 600μA 的典型静态电流。把 SYNC/SD 引脚保持在高电平或低电平将使该器件进入停机模式，此时的电源电流下降至 0.2μA。对于那些没有可用时钟信号的应用，LTC1261 提供了与一个内部振荡器相同的功能。对于要求输出纹波低于 1mV 的应用，请参见 LTC1550 / LTC1551 的相关信息。LTC1429CS 采用 14 引脚 SO 封装，而 LTC1429CS8 则采用 8 引脚 SO 封装。

应用
