LTC1164-6
量产低功率、 8 阶、引脚可选的椭圆或线性相位低通滤波器
- 产品模型
- 3
产品详情
- 8 阶引脚可选的椭圆或贝塞尔 (Bessel) 滤波器
- 4mA 电源电流 (采用 ±5V 电源)
- 64dB 衰减 (在 1.44 fCUTOFF ) (椭圆响应)
- fCUTOFF 高达 30kHz (50:1 fCLK - fCUTOFF 比)
- 110µVRMS 宽带噪声 (采用 ±5V 电源)
- 采用单 5V 电源工作 (具有 1VRMS 输入范围)
- 采用高达 ±8V 电源工作
- TTL/CMOS 兼容型时钟输入
- 无外部组件
- 可提供 14 引脚 DIP 封装和 16 引脚 SO 宽体封装
LTC®1164-6 是一款单片式 8 阶椭圆低通滤波器，其具有时钟可调谐的截止频率和低电源电流。低功率操作的实现并未牺牲噪声或失真性能。依靠 ±5V 电源供电时，LTC1164-6 仅耗用 4mA 电源电流，并保持宽带噪声低于 110μVRMS。当采用单 5V 电源时，LTC1164-6 能够提供高达 10kHz 截止频率和 80dB 信噪比，而仅消耗 2.5mA 电流。
LTC1164-6 提供椭圆低通滚降，具有 64dB 的阻带衰减 (在 1.44 fCUTOFF) 和 100:1 的 fCLK-fCUTOFF 比 (引脚 10 连接至 V─)。当 fCLK-fCUTOFF 比为 100:1 时，fCUTOFF 可通过时钟调谐至高达 10kHz。当 fCLK-fCUTOFF 比为 50:1 时 (引脚 10 连接至 V+)，LTC1164-6 提供一个具高达 20kHz fCUTOFF 频率的椭圆低通滤波器。当引脚 10 连接至地时，LTC1164-6 近似于 8 阶线性相位响应，具有 65dB 衰减 (在 4.5 f─3dB) 和 160:1 的 fCLK/f─3dB 比。LTC1164-6 与 LTC1064-1 引脚兼容。
应用
- 抗混叠滤波器
- 电池供电式仪器
- 电信滤波器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

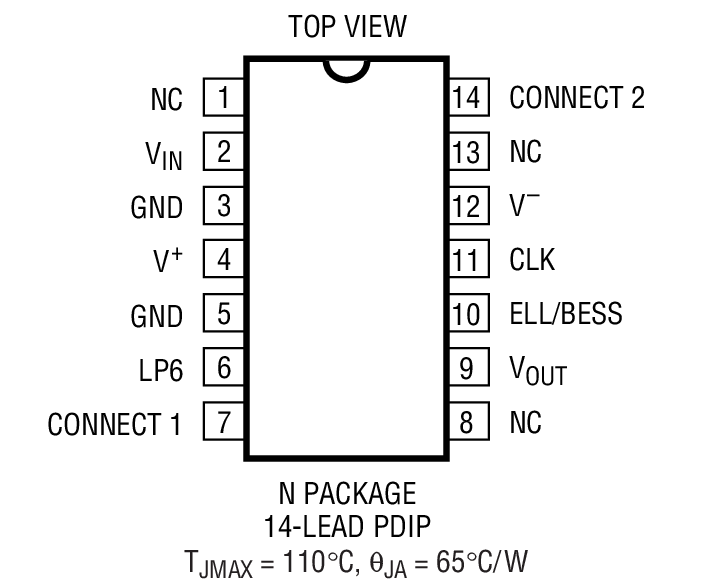

| LTC1164-6CN#PBF | 14-Lead PDIP (Narrow 0.3 Inch) | ||

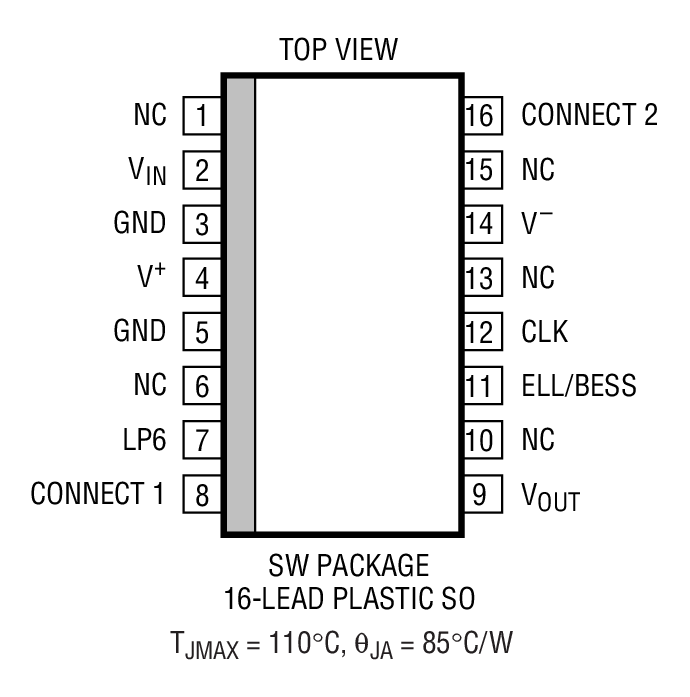

| LTC1164-6CSW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1164-6CSW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1164-6CN#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1164-6CN#PBF | 量产 | |
|
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LTC1164-6CSW#PBF | 量产 | |
| LTC1164-6CSW#TRPBF | 量产 | |
