概览

优势和特点

  • 失调电压：10μV (最大值)
  • 失调电压漂移：100nV/°C (最大值)
  • 偏置电流：65pA (最大值)
  • 失调电流：65pA (最大值)
  • 增益非线性：20ppm (最大值)
  • 增益误差：±0.075% (最大值)
  • CMRR：90dB
  • 0.1Hz 至 10Hz 噪声：1.9μVP-P
  • 单 5V 电源操作
  • 8 引脚 MiniDIP 封装

产品详情

LTC®1100 是一款高精度仪表放大器，其采用零漂移技术以实现出色的 DC 性能。输入 DC 失调通常为 1μV，而 DC 失调漂移则一般为 5nV/°C；另外，还实现了非常低的 65pA 偏置电流。

LTC1100 是独立型器件；即是它在未使用任何外部增益设定电阻器或微调电阻器的情况下实现了数值为 100 的差分增益。增益线性度为 20ppm，增益漂移为 4ppm/°C。LTC1100 采用高达 ±8V 的单 5V 电源工作。当驱动一个 10k 负载时，输出通常从其电源轨摆动 300mV。

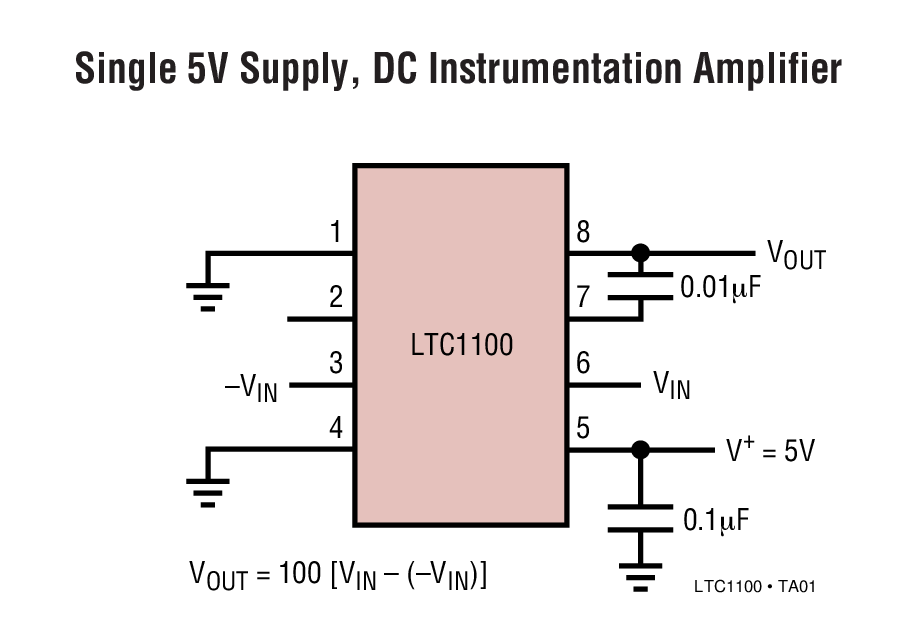

可以在引脚 7 和引脚 8 之间增设一个任选的外部电容器，以针对性地调整该器件的 18kHz 带宽和消除任何有害的噪声捡拾。

另外，LTC1100 还可提供 16 引脚表面贴装型封装，和数值为 10 或 100 的可选增益。

LTC1110 采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS™ 硅栅工艺制造。


应用

  • 热电偶放大器
  • 应变仪放大器
  • 差分至单端转换器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (2)
  • 设计笔记 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC1100
    LTC1100A
    LTC1100CS

    仪表放大器钻石图工具

    钻石图工具是一个网络应用程序，可生成特定配置的输出电压范围与输入共模电压关系图，也被称为钻石图，适用于ADI仪表放大器。 根据电源电压、增益和输入信号范围等用户输入参数，该工具可检测设计饱和情况，推荐合适的仪表放大器使输入信号在规格范围内并且配置的电路是有效的。 该工具能避免设计饱和，找到适合设计的仪表放大器，节省设计时间。

    In Amp Diamond Tool

    配套产品推荐

    LTC1100 配套产品

    推荐 µModule Isolator

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

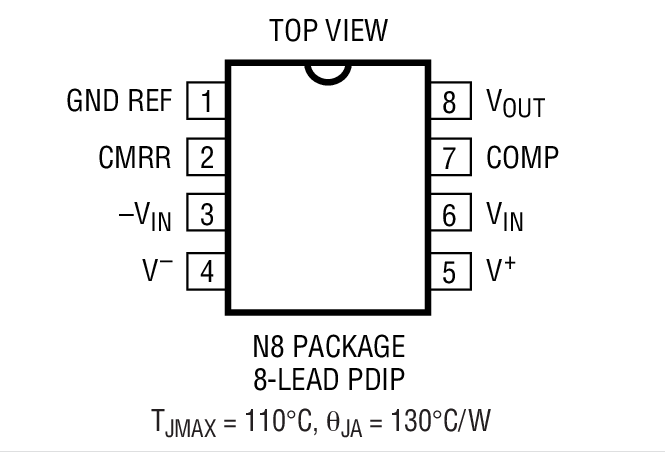

    LTC1100CN8#PBF 材料声明 质量和可靠性 8-Lead PDIP (Narrow 0.3 Inch)

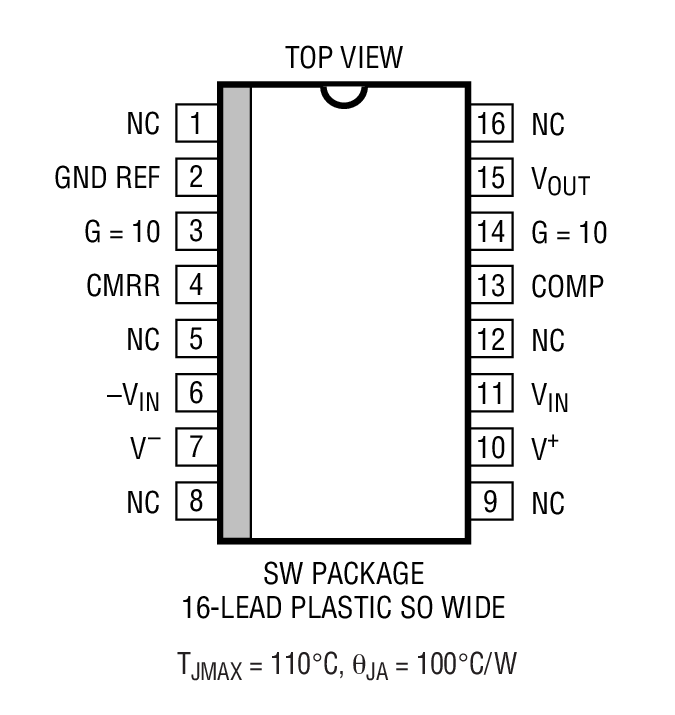

    LTC1100CSW#PBF 材料声明 质量和可靠性 16-Lead SOIC (Wide 0.3 Inch)
    LTC1100CSW#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Wide 0.3 Inch)
