LTC1069-7
量产线性相位 8 阶低通滤波器
- 产品模型
- 4
产品详情
- 采用 SO-8 封装的 8 阶、线性相位滤波器
- 升余弦幅度响应
- -43dB 衰减 (在2 x fCUTOFF)
- 宽带噪声：140μVRMS
- 从单 5V 电源至 ±5V 电源工作
- 时钟可调谐至 200kHz (采用 ±5V 电源)
- 时钟可调谐至 120kHz (采用单 5V 电源)

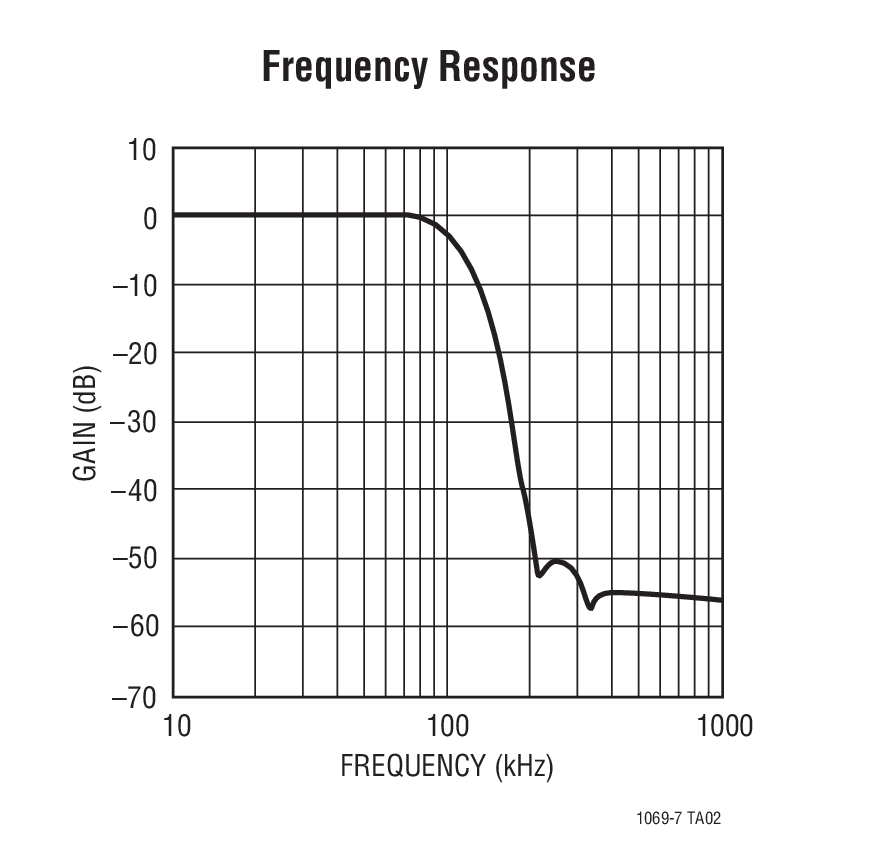

LTC®1069-7 是一款单片式、时钟可调谐、线性相位、8 阶低通滤波器。该滤波器的幅度响应近似一个升余弦滤波器 (α = 1)。该器件在截止频率条件下的增益为 -3dB，而在两倍截止频率条件下的衰减为 43dB。LTC1069-7 的截止频率由一个外部时钟来设定，并等于时钟频率除以 25。内部采样频率与截止频率之比为 50:1，即是在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。LTC1069-7 可从单 5V 电源至 ±5V 双电源工作。
在那些必须执行脉冲整形和通道带宽限制的数字通信系统中，可以采用 LTC1069-7 的增益和相位响应。任何需要一个具线性相位以及比传统 Bessel (贝塞耳) 滤波器更陡峭滚降的系统都可以采用 LTC1069-7。
LTC1069-7 具有一个宽动态范围。当采用 ±5V 电源和一个 0.1VRMS 至 2VRMS 输入范围时，“信号”与 “噪声 + THD”之比 ≥60dB。LTC1069-7 的宽带噪声为 140μVRMS。与其他的 LTC1069-X 滤波器不同，LTC1069-7 的典型通带增益等于 -1V/V。

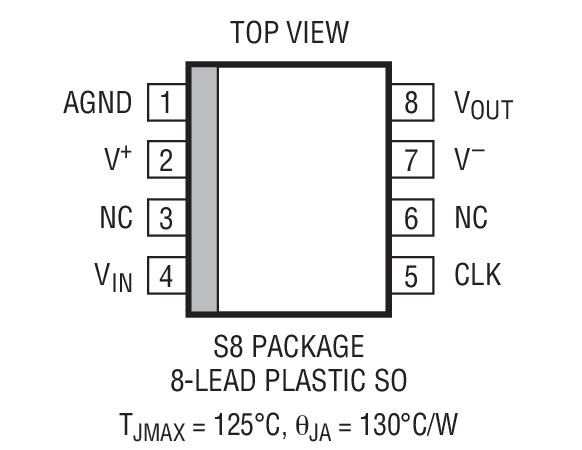

LTC1069-7 采用 SO-8 封装。
要获得其他的滤波器响应和较低的功率/速度规格。请与凌力尔特联系。
Applications
- 数字通信滤波器
- 具线性相位的抗混叠滤波器
- 平滑滤波器
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1069-7CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1069-7CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1069-7IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1069-7IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LTC1069-7CS8#PBF | 量产 | |
| LTC1069-7CS8#TRPBF | 量产 | |
| LTC1069-7IS8#PBF | 量产 | |
| LTC1069-7IS8#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC1069-7CS8#PBF | 量产 | |
| LTC1069-7CS8#TRPBF | 量产 | |
| LTC1069-7IS8#PBF | 量产 | |
| LTC1069-7IS8#TRPBF | 量产 | |
|
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1069-7CS8#PBF | 量产 | |
| LTC1069-7CS8#TRPBF | 量产 | |
| LTC1069-7IS8#PBF | 量产 | |
| LTC1069-7IS8#TRPBF | 量产 | |
