LTC1064-3

量产

低噪声、高频、8 阶线性相位低通滤波器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8 阶滤波器内置在一个 14 引脚封装中
  • 95kHz 最大拐角频率
  • 无外部组件
  • 75:1、150:1 和 120:1 的时钟-截止频率比
  • 60µVRMS 总宽带噪声
  • 0.03% THD 或更好
  • 采用 ±2.37V 至 ±8V 电源工作
  • 低的总输出 DC 偏移
 

LTC®1064-3 是一款单片式 8 阶、低通贝塞尔 (Bessel) 滤波器，该器件在其整个通带内提供线性相位响应。一个外部 TTL 或 CMOS 时钟负责设置滤波器的截止频率。时钟-截止频率比为 75:1 (引脚 10 在 V+) 或 150:1 (引脚 10 在 V─) 或 120:1 (引脚 10 在 GND)。最大截止频率为 950kHz。无需外部组件。

LTC1064-3 具有低宽带噪声和低谐波失真，即使对于高达 3VRMS 的输入电压也不例外。事实上，LTC1064-3 的整体性能与同等的多运放 RC 有源配置是不相上下的。LTC1064-3 可提供 14 引脚 DIP 封装或 16 引脚表面贴装型 SOL 封装。LTC1064-3 采用 LTC (现隶属 ADI) 的增强型模拟 CMOS 硅栅工艺制造。

LTC1064-3 与 LTC1064-1、LTC1064-2 和 LTC1064-4 引脚兼容。

应用

  • 抗混叠滤波器
  • 平滑滤波器
  • 跟踪高频低通滤波器
  

LTC1064-3
低噪声、高频、8 阶线性相位低通滤波器

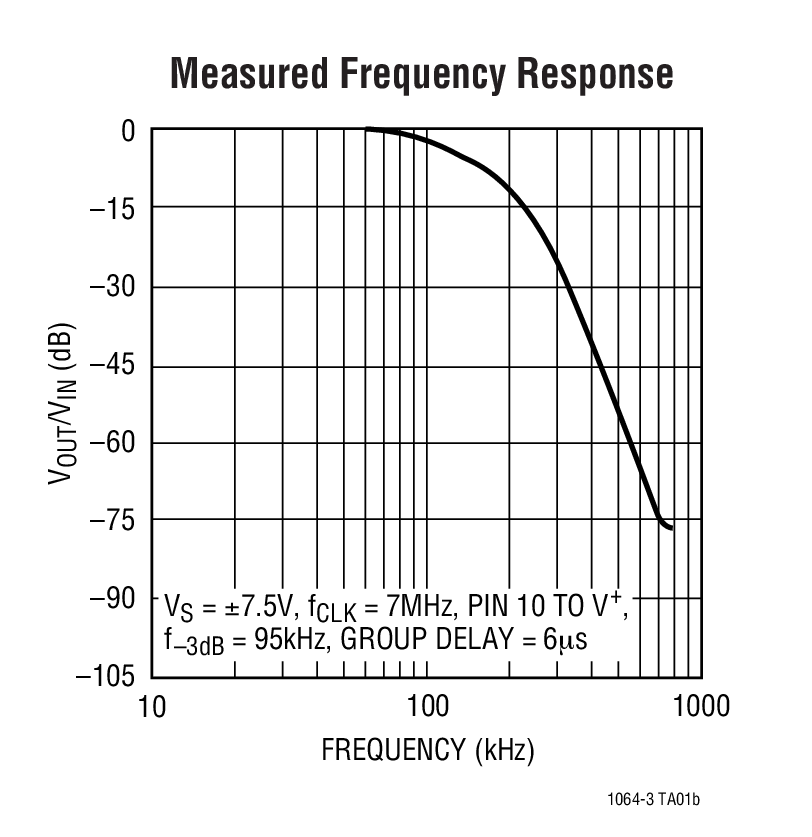

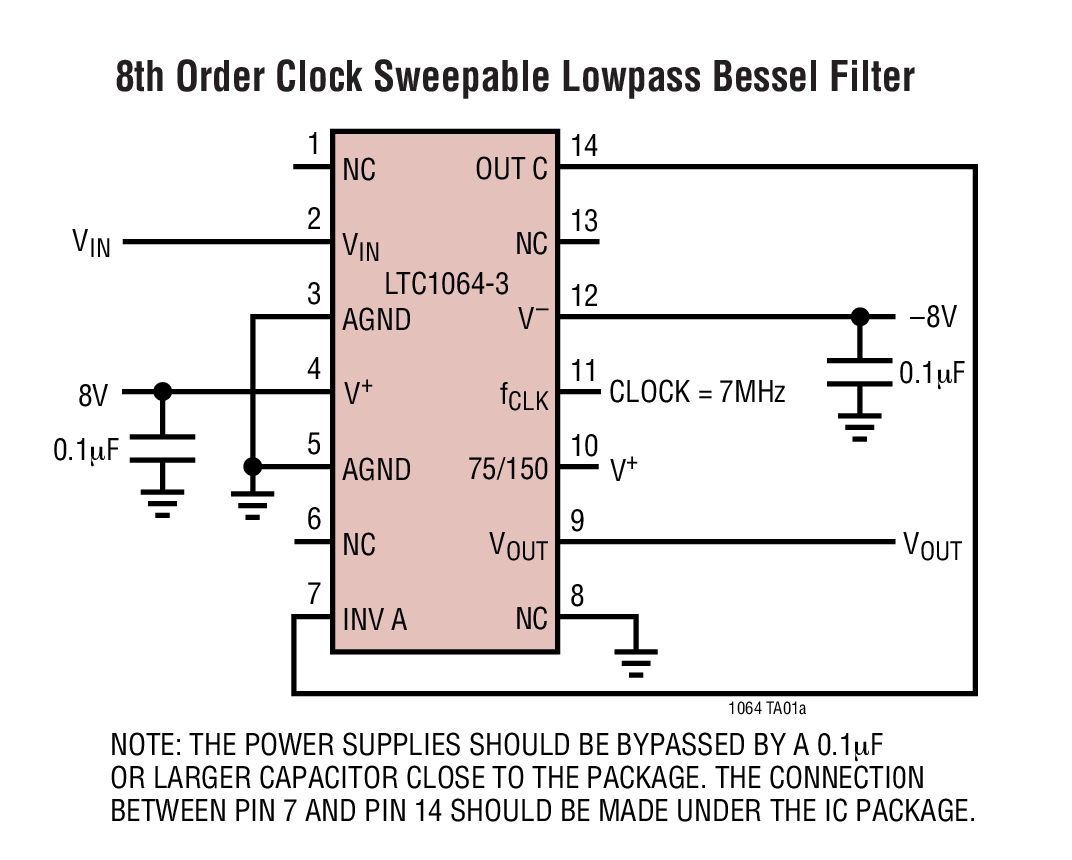

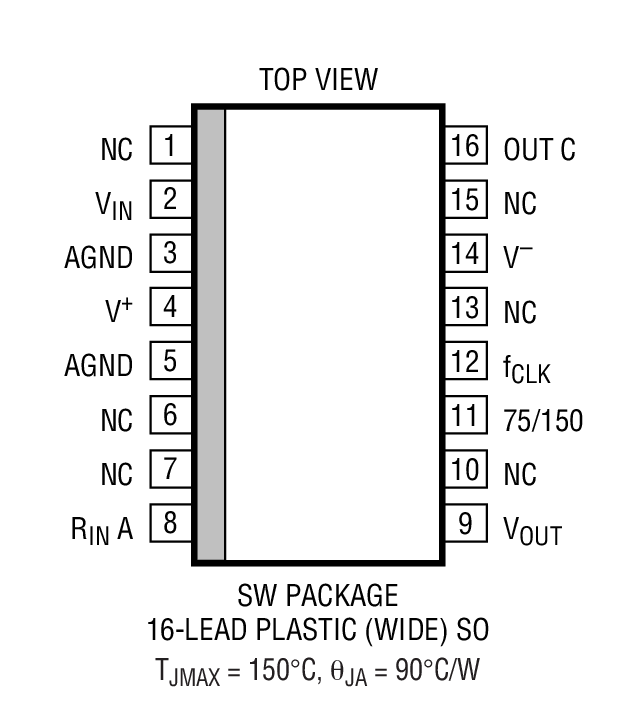

8th Order Clock Sweepable Lowpass Bessel Filter Measured Frequency Response Product Package 1 Product Package 2
