概览
优势和特点
- 8 阶滤波器内置在一个 14 引脚封装中
- 无外部组件
- 100:1 的时钟-中心频率比
- 150µVRMS 总宽带噪声
- 0.03% THD 或更好
- 50kHz 最大拐角频率
- 采用 ±2.37V 至 ±8V 电源工作
- 通带纹波在整个军用温度范围内得到保证
产品详情

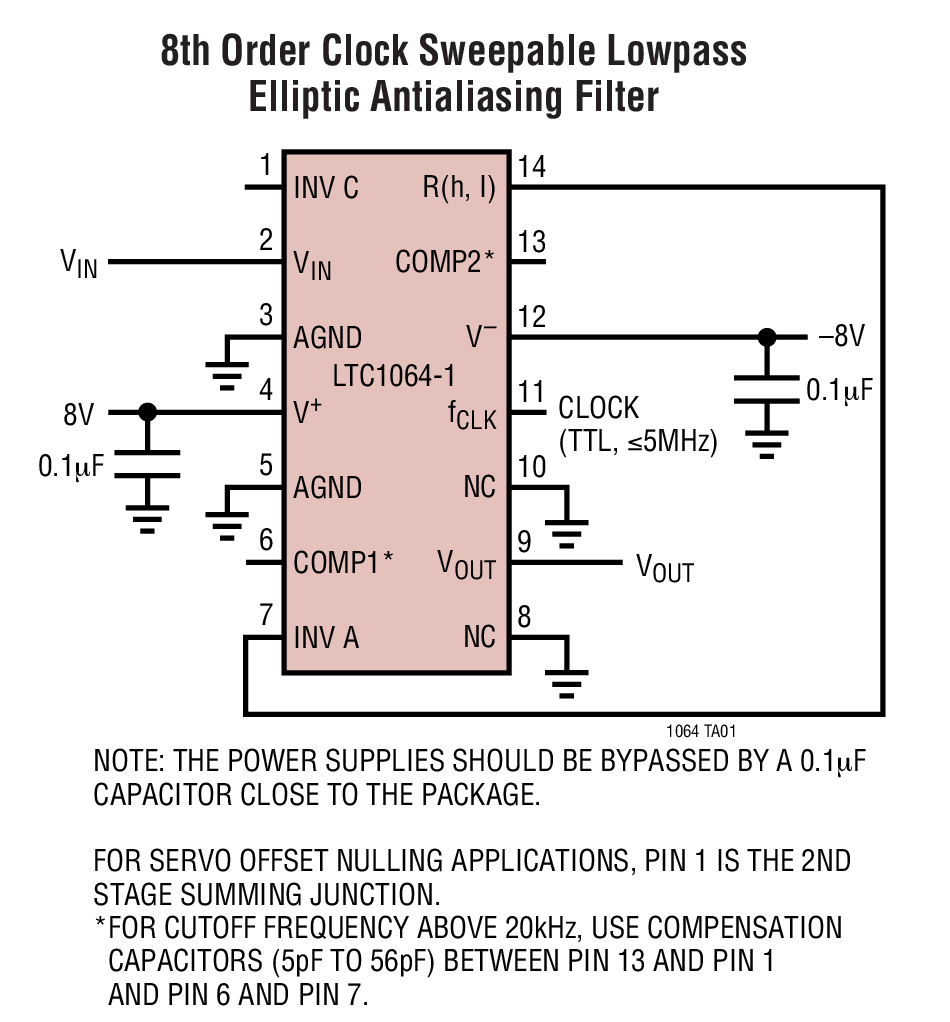

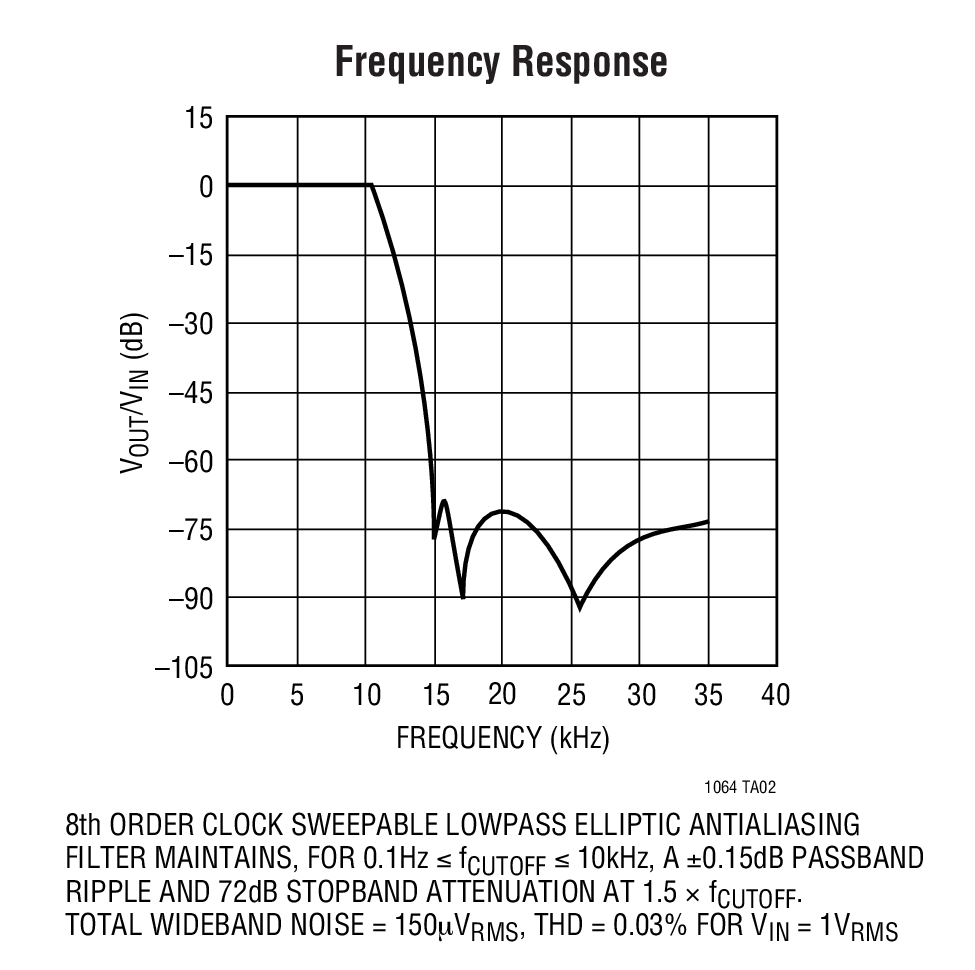

LTC®1064-1 是一款 8 阶、时钟可扫频椭圆 (Cauer) 低通开关式电容器滤波器。该器件的通带纹波通常为 ±0.15dB，而在截止频率 1.5 倍的频率下，其阻带衰减为 68dB 或更大。
一个外部 TTL 或 CMOS 时钟负责设置滤波器截止频率的数值。时钟-截止频率比为 100:1。
对于高达 20kHz 的截止频率不需要外部组件。当截止频率高于 20kHz 时，需要两个低值电容器以保持通带平坦度。LTC1064-1 具有低宽带噪声和低谐波失真，即使对于高达 3VRMS 的输入电压也不例外。事实上，LTC1064-1 的整体性能与同等的多运放 RC 有源配置是不相上下的。

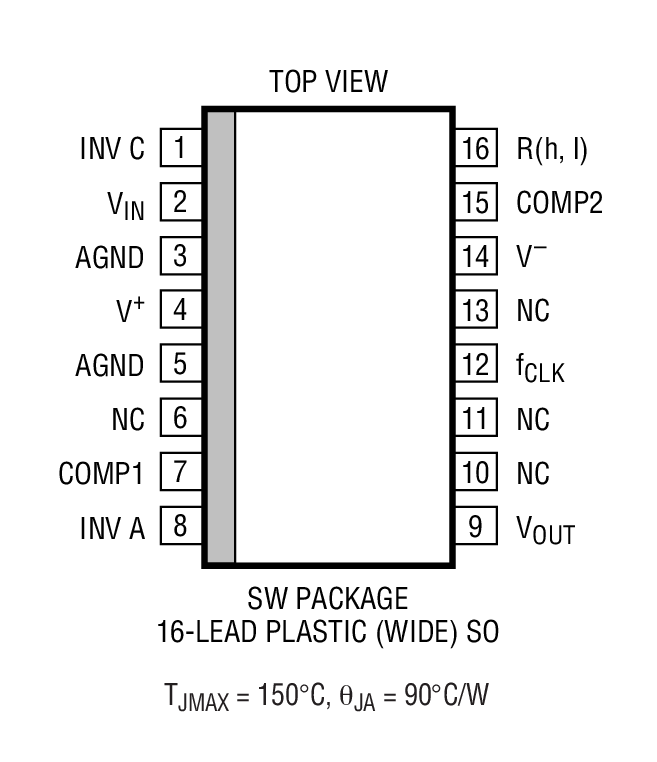

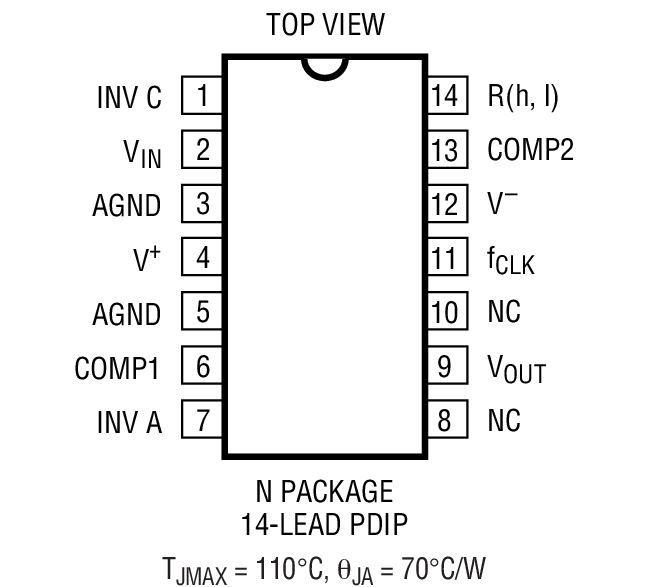

LTC1064-1 可提供 14 引脚 DIP 封装或 16 引脚表面贴装型 SW 封装。
LTC1064-1 与 LTC1064-2 引脚兼容。
应用
- 抗混叠滤波器
- 电信 PCM 滤波器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R042 Reliability Data3/23/2018
-
DN147 - LTC1069-X: A New Family of 8th Order Monolithic Filters in an SO-8 Package8/5/2014
-
DN37 - High Dynamic Range Bandpass Filters for Communications8/5/2014
-
DN24 - Complex Data Acquisition System Uses Few Components7/9/2014
-
Design Note 16: Switched-Capacitor Low Pass Filters for Anti-Aliasing Application9/1/1988
配套产品推荐
LTC1064-1 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1064-1ACN#PBF | 材料声明 | 质量和可靠性 | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1064-1CN#PBF | 材料声明 | 质量和可靠性 | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1064-1CSW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LTC1064-1CSW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R042 Reliability Data |
