LT8500

具 12 位分辨率和 50MHz 可级联串行接口的 48 通道 LED PWM 发生器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 3V 至 5.5V 输入电压
  • 48 个独立的 PWM 输出
  • TTL / CMOS 逻辑 50MHz 串行数据接口
  • 12 位 (4096 级) PWM 宽度分辨率
  • 6 位 (64 级) PWM 校正 (编程 PWM 宽度的 ±50%)
  • 高达 6.1kHz 的 PWM 频率 (PWMCK = 25MHz)
  • 相移选项可降低开关噪声
  • 可直接控制 3 个 LT3595A 16 通道 LED 驱动器
  • 诊断信息:同步误差 / LED 开路标记
  • 56 引脚 (5mm x 9mm x 0.78mm) TLA QFN 封装

更多细节
show more Icon

LT®8500 是一款具有 48 个独立通道的脉宽调制 (PWM) 发生器。每个通道具有一个可单独调节的 12 位 (4096 级) PWM 寄存器和一个 6 位 (64 级) ±50% 校正寄存器。所有的控制均可通过一个简单的串行数据接口来编程。3 组 16 个通道均可通过配置以使其彼此异相 120° 运作。

LT8500 具有两个诊断信息标记:同步误差和 LED 开路。在状态回读期间,这些标记与附加的状态信息一起通过串行数据接口进行传送。50MHz 可级联串行数据接口包括缓冲及时滞平衡功能,从而使该芯片成为 PWM 密集型应用的合适之选,例如:大屏幕 LCD 动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。另外,LT8500 还非常适合于控制 3 个 LT3595A LED 驱动器。



应用

  • 大屏幕显示器LED 背面照明
  • 单彩色、多彩色和全彩色LED显示器
  • LED 广告牌和布告板
  • 电机控制
  • 工业控制
  • 自动化测试设备
  • 机器人

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8500ETJ#PBF
  • HTML
  • HTML
LT8500ETJ#TRPBF
  • HTML
  • HTML
LT8500ITJ#PBF
  • HTML
  • HTML
LT8500ITJ#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1552A

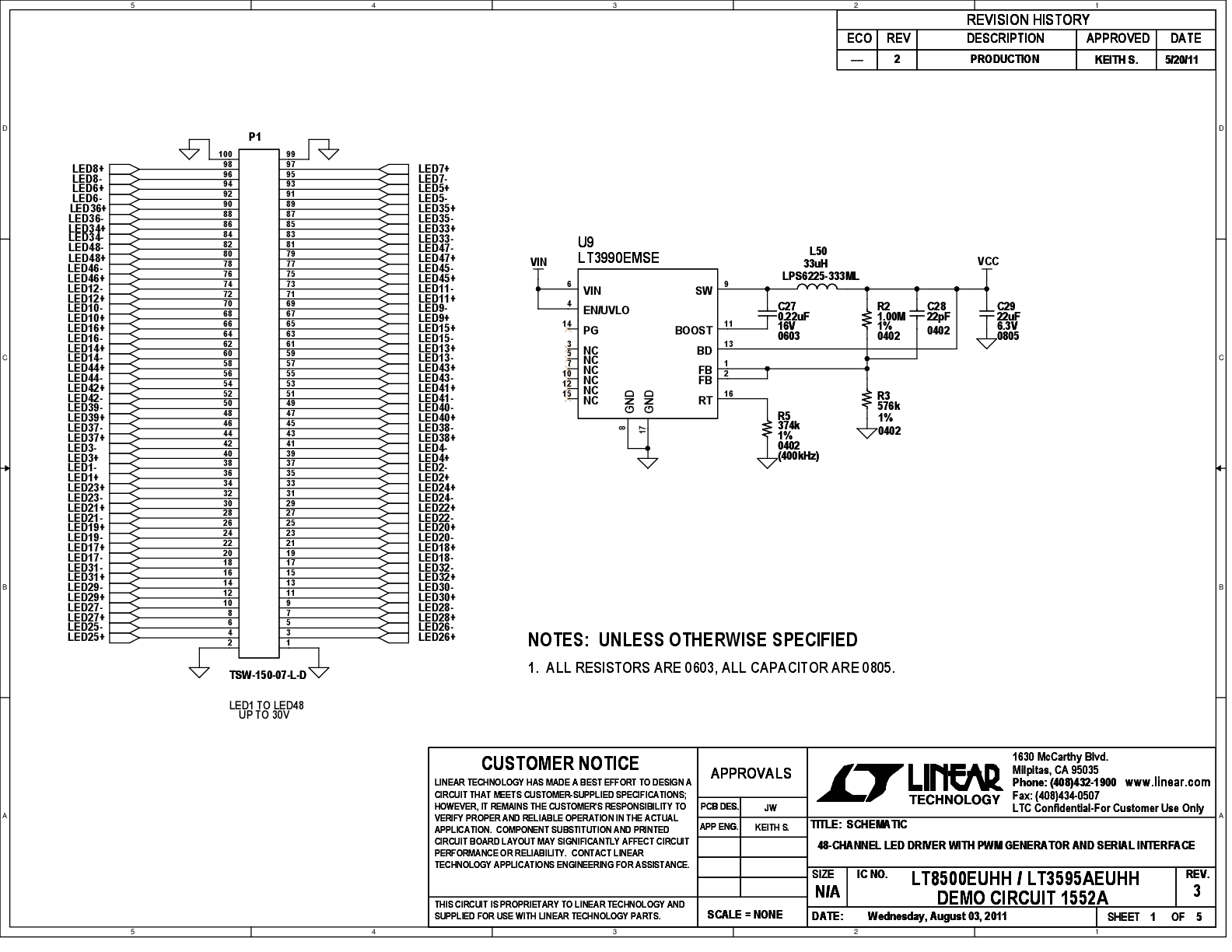

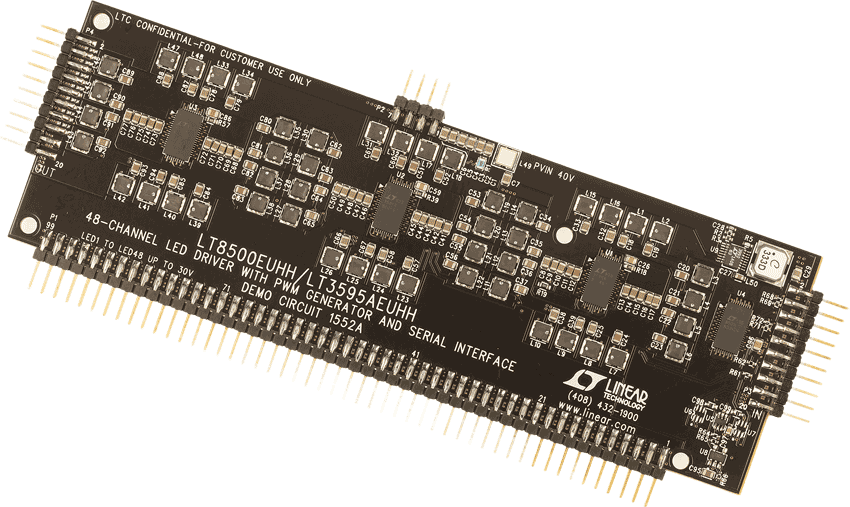

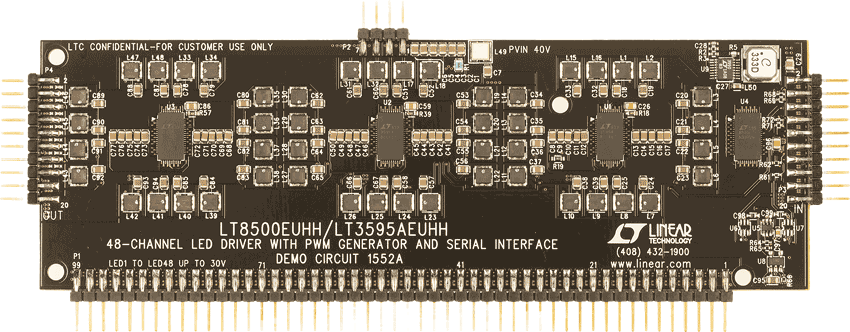

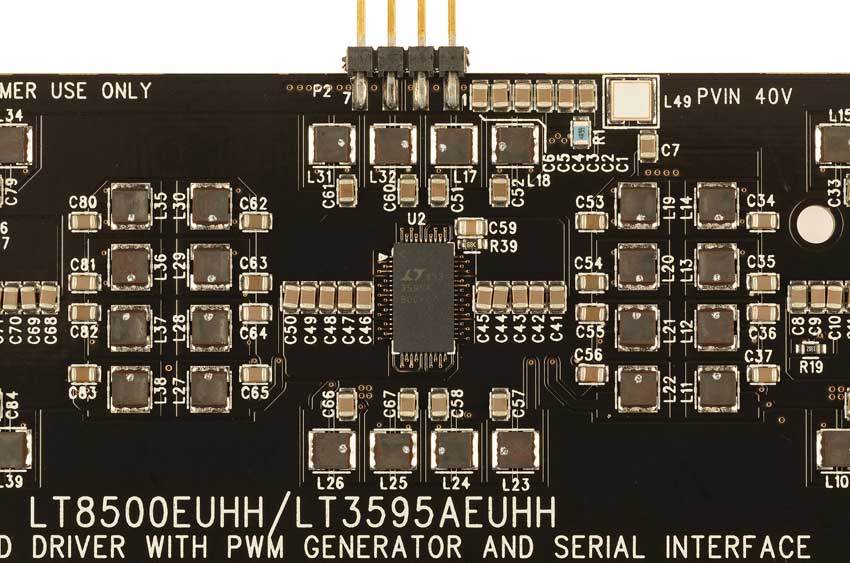

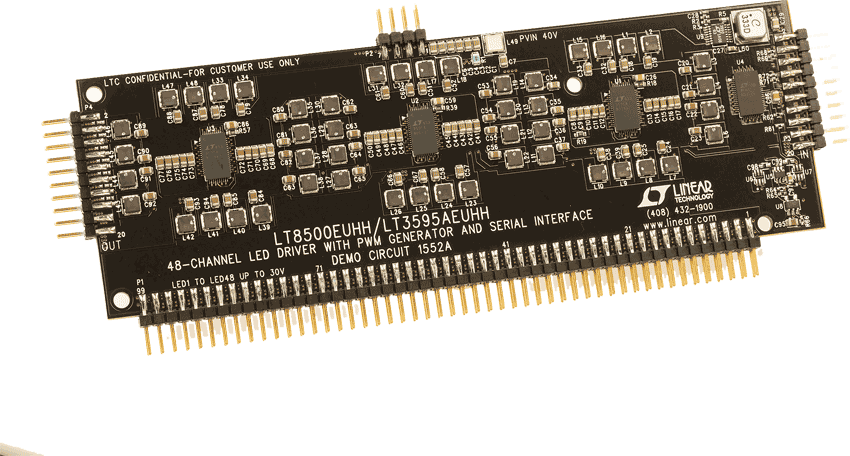

DC1552A—— LT8500EUHH/LT3595AEUHH 演示板 | 具 PWM 发生器 (LT8500) 和串行接口的 48 通道 LED 驱动器 (3× LT3595A)

zoom

DC1552A

DC1552A—— LT8500EUHH/LT3595AEUHH 演示板 | 具 PWM 发生器 (LT8500) 和串行接口的 48 通道 LED 驱动器 (3× LT3595A)

DC1552A—— LT8500EUHH/LT3595AEUHH 演示板 | 具 PWM 发生器 (LT8500) 和串行接口的 48 通道 LED 驱动器 (3× LT3595A)

产品详情

演示电路 1552 展示了 LT8500,后者是一款具串行接口的 48 通道 PWM 发生器。它采用 30V 至 45V 输入电源工作,可驱动 48 个通道的 LED 灯串,每个 LED 灯串的电流为 30mA,电压高达 32V,但是可以将每个 LED 灯串的电流调整到 50mA。LT8500 可驱动 48 个 PWM 通道,这些通道直接连接到三个单独 LT3595A 16 通道降压型 LED 驱动器的 PWM 输入。每个 LED 驱动器能在高达 45V 的输入电压下工作,并且每个通道可提供高至 50mA 的 LED 电流。


LT8500 的输入是一个可在高达 50MHz 频率下运行的串行接口。DC1552A 具有输入和输出连接器,并可两个 (或更多个) 级联成链,由单个串行接口进行驱动。
