概览

优势和特点

  • 具 15MHz 低通滤波器的双通道差分放大器
    • 四阶滤波器
    • 近似切比雪夫 (Chebyshev) 响应

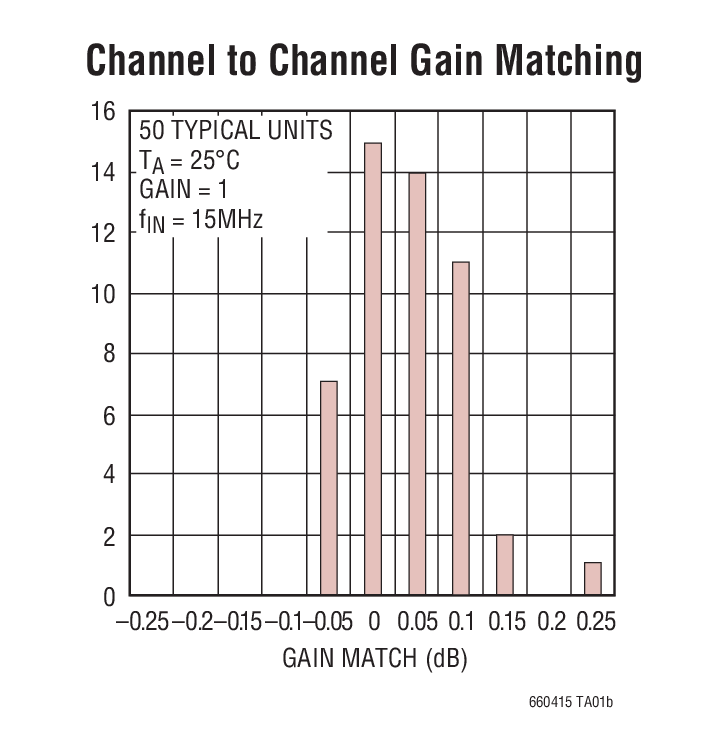

    • 保证相位和增益匹配
    • 可利用电阻器来设置的差分增益
  • 76dB 信噪比 (3V 电源,2VP-P 输出)
  • 低失真,2VP-P 输出,800Ω 负载,VS = 3V
    • 1MHz:86dBc (二阶),90dBc (三阶)
    • 10MHz:63dBc (二阶),69dBc (三阶)
  • 针对 3V、5V 和 ±5V 工作电源来拟订技术规格
  • 全差分输入和输出
  • 可调输出共模电压

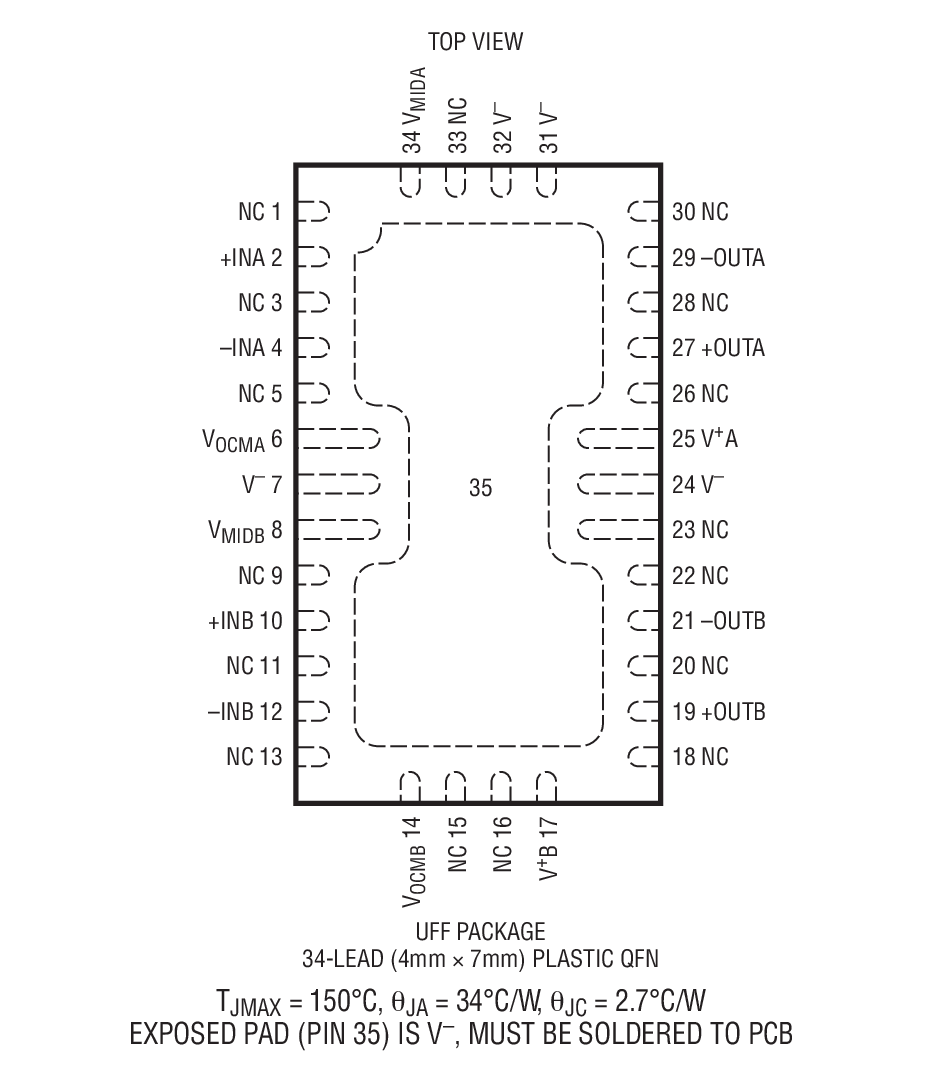

  • 小外形 4mm x 7mm x 0.75mm QFN 封装



产品详情

LT®6604-15 包含两个匹配的全差分放大器,它们各具有一个四阶、15MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器,该器件实现了极低的失真和噪声。在单位增益条件下,测得的带内信噪比达到了令人注目的 76dB。在较高的增益条件下,输入参考噪声下降,从而允许器件能够处理较小的输入差分信号,而不会使信噪比发生显著的劣化。

两个通道之间的增益和相位高度匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调输出共模电压,LT6604-15 实现了电平移位,从而使其非常适合于直接连接至ADC。

LT6604-15 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时,该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。如需了解具集成 2.5MHz 至 20MHz 低通滤波器相关单通道和双通道差分放大器的完整列表,请见本数据表的底页。




应用

  • 双通道差分 ADC 驱动器和滤波器
  • 单端至差分转换器
  • 匹配、双通道、差分滤波器
  • 差分信号的共模变换
  • 无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理
  • 高速测试和测量设备
  • 医学成像
