概览

优势和特点

  • 采用 5V 和 ±5V 电源的 300MHz 带宽 (AV = 1、2 和 –1)
  • 0.1dB 增益平坦度:150MHz (AV = 1、2 和 –1)
  • 高转换速率:800V/μs
  • 宽电源范围:
    • ±2V 至 ±6V (双电源)
    • 4V 至 12V (单电源)
  • 80mA 输出电流
  • 低电源电流:每个放大器为 3.9mA
  • 停机模式
  • 快速接通时间:30ns
  • 快速关断时间:40ns

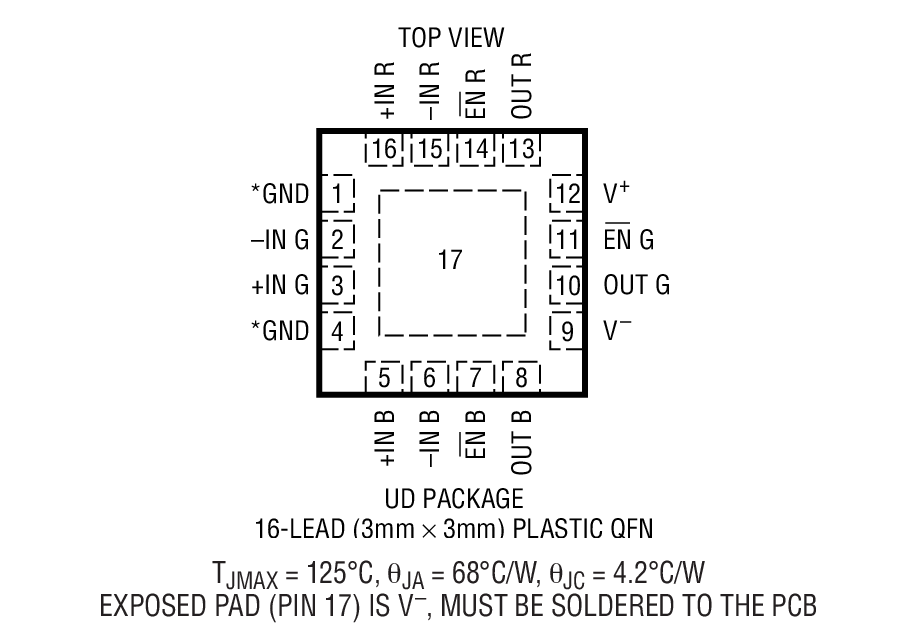

  • 仅高 0.75mm 的小外形 16 引脚 3mm x 3mm QFN 封装

产品详情

LT®6559 是一款低成本、高速、三路放大器,其专为在采用单 5V 电源时实现卓越的视频性能、而且还可内置于小占板面积的 3mm x 3mm QFN 封装而优化。凭借 300MHz 的 –3dB 带宽、150MHz 的 0.1dB 带宽、和 800V/μs 的转换速率,LT6559 的动态性能是高速 RGB 或 YPBPR 视频应用的绝佳选择。

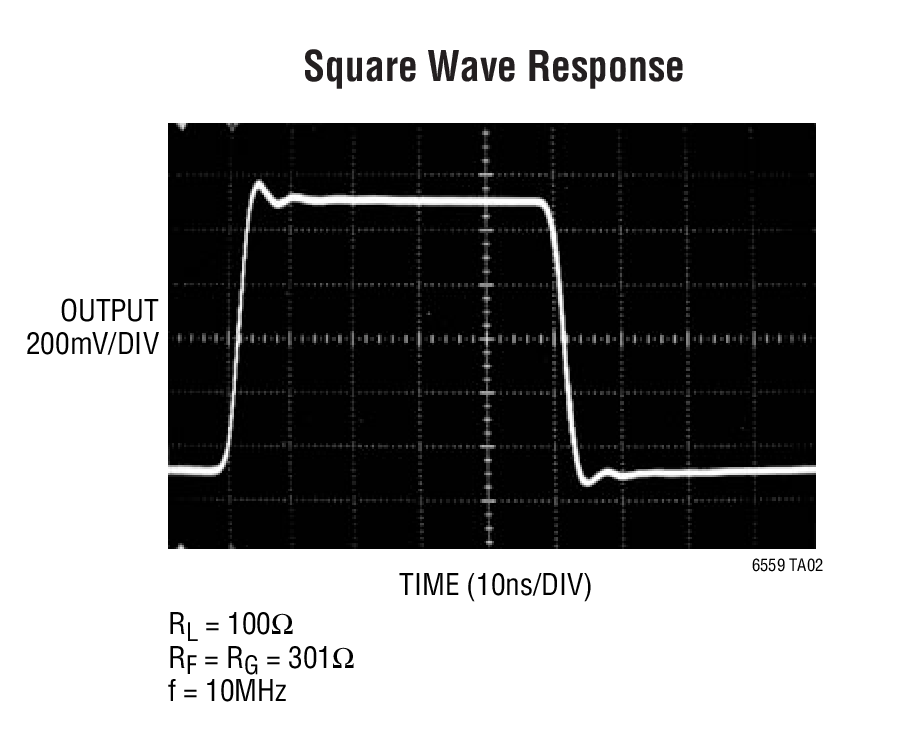

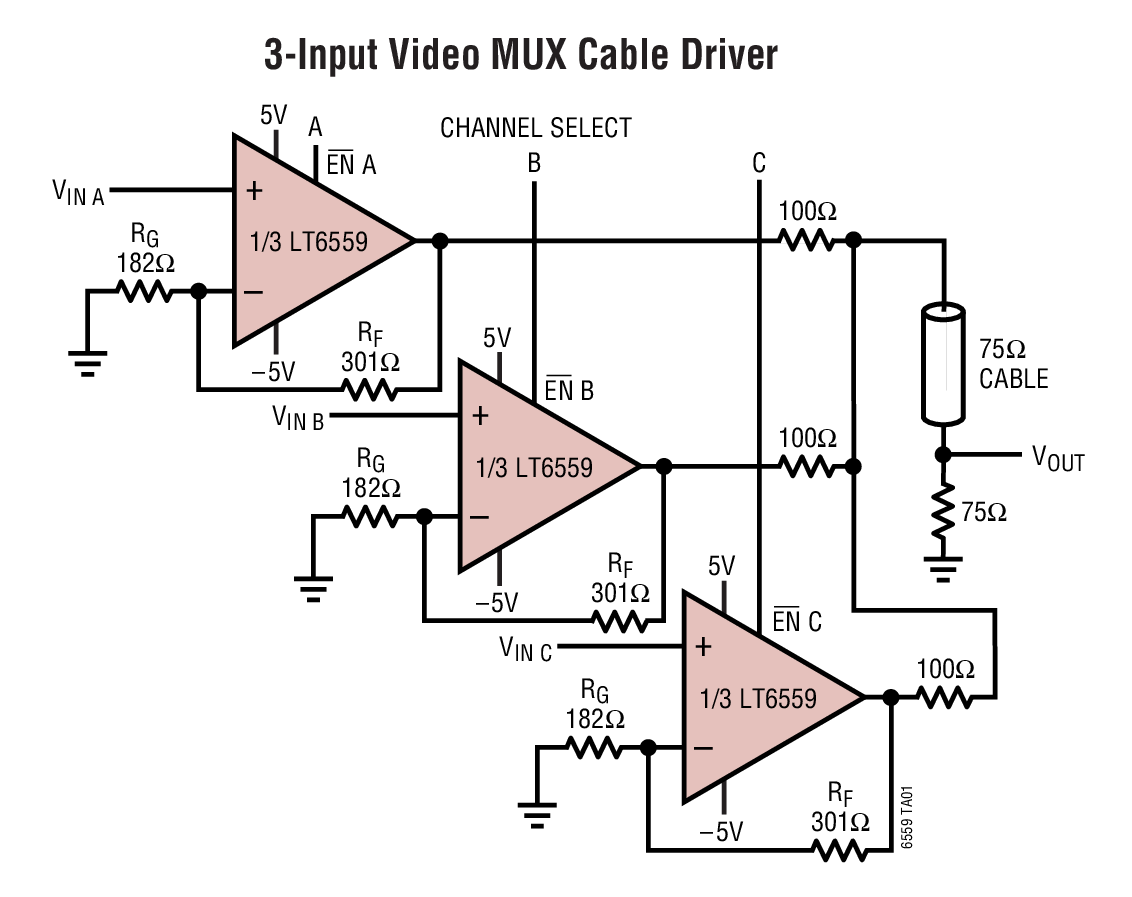

对于键盘-视频-鼠标 (KVM) 切换开关或可选视频输入等多路复用应用,该器件的每个通道都具有一个独立的高速启用 / 停用引脚。每个放大器将在 30ns 内接通和在 40s 内关断。当启用时,每个放大器从一个 5V 电源吸收 3.9mA。LT6659 采用 4V 至 12V 的单电源电压、和 ±2V 至 ±6V 的分离型电源工作。

LT6559 可提供紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 –40°C 至 85C°。LT6559 运用凌力尔特 (现隶属 ADI) 专有的互补双极型工艺制造。


应用

  • RGB / YPBPR 电缆驱动器
  • LCD 投影机
  • KVM 切换开关
  • A/V 接收机
  • MUX 放大器
  • 复合视频电缆驱动器
  • ADC 驱动器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

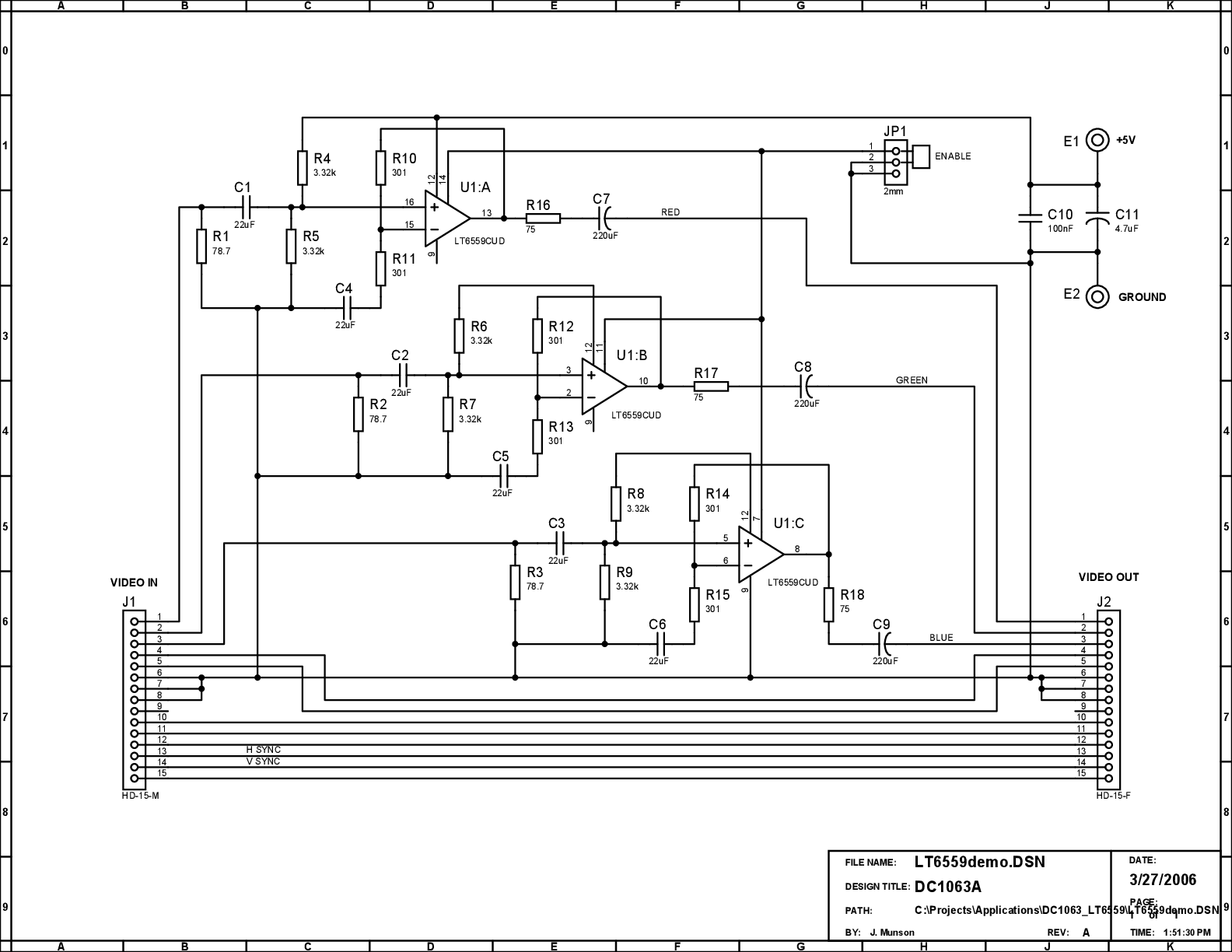

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LT6559
