LT6553: 650MHz Gain of 2 Triple Video Amplifier Data Sheet8/29/2007PDF193K
概览
优势和特点
- 650MHz –3dB 小信号带宽

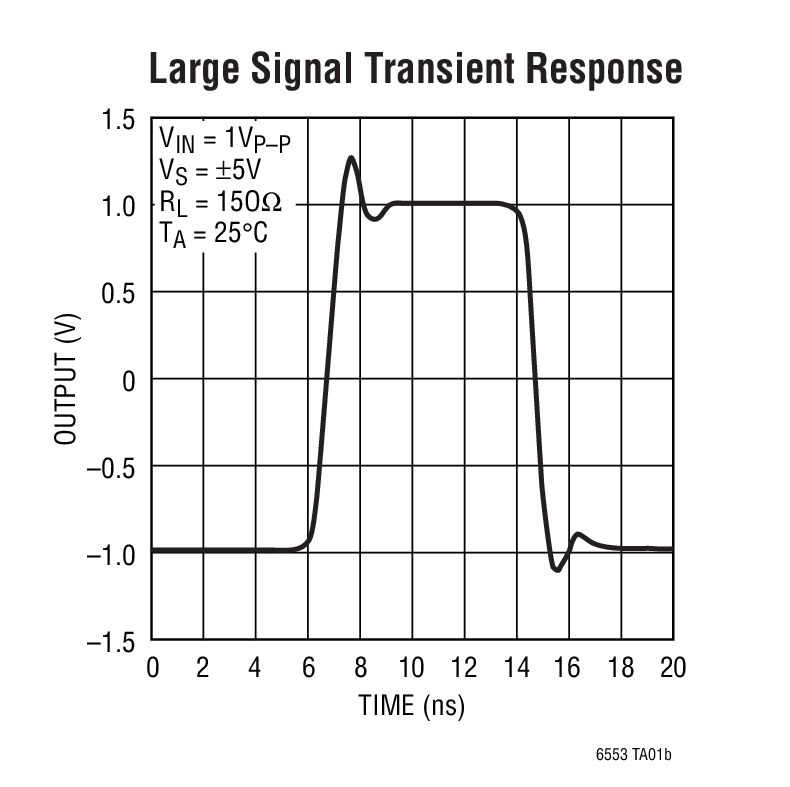

- 400MHz –3dB 2VP-P 大信号带宽
- 150MHz ±0.1dB 带宽
- 高转换速率：2500V/μs
- 数值为 2 的固定增益不需要使用外部电阻器
- 75dB 通道分离度 (在 10MHz)
- 50dB 通道分离度 (在 100MHz)
- –82dBc 二次谐波失真 (在 10MHz，2VP-P)
- –72dBc 三次谐波失真 (在 10MHz，2VP-P)
- 低电源电流：每个放大器为 8mA
- 6ns 0.1% 稳定时间 (对于 2V 阶跃)
- 可兼容 TTL 实现了 ISS ≤ 100μA (当停用时)
- 0.022% 的差分增益，0.006° 的差分相位
- 宽电源范围：±2.25V (4.5V) 至 ±6V (12V)

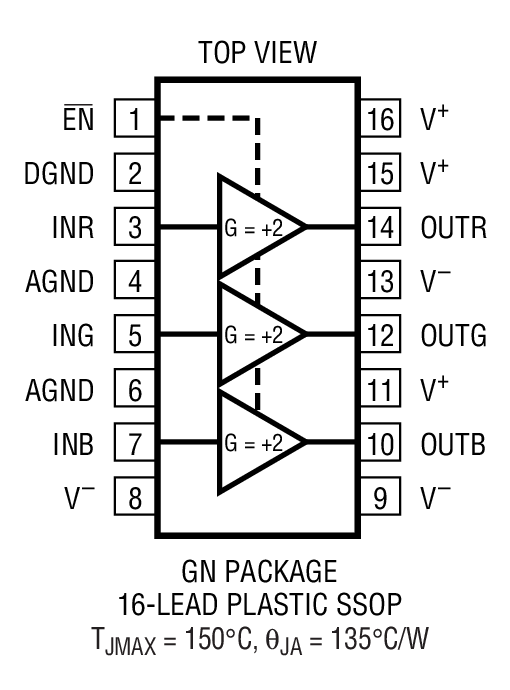

- 采用 16 引脚 SSOP 封装
产品详情
LT®6553 是一款高速三路视频放大器，具有一个在内部固定数值为 2 的增益。个别放大器专为在驱动一个双终接 75Ω 视频负载时实现高性能而优化，并具有一个 400MHz 的 2VP-P 全信号带宽，从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚把通道分离度提升至 75dB，因而使得 LT6553 在许多高速应用中的表现胜人一筹。
虽然 LT6553 的性能专为双电源操作而优化，但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时，每个放大器仅吸收 8mA。当停用时，放大器的吸收电流小于 100μA，而且输出引脚变至高阻抗。此外，放大器还能在 <50ns 的时间里接通，从而使其非常适合多路复用和便携式应用。
LT6553 运用凌力尔特 (现隶属 ADI) 专有的低电压互补双极型工艺制造，可提供 PCB 占位面积与 SO-8 封装相同的 16 引脚 SSOP 封装。
应用
- RGB 放大器
- 同轴电缆驱动器
- LCD 投影机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R378 Reliability Data3/22/2018PDF40 K
-

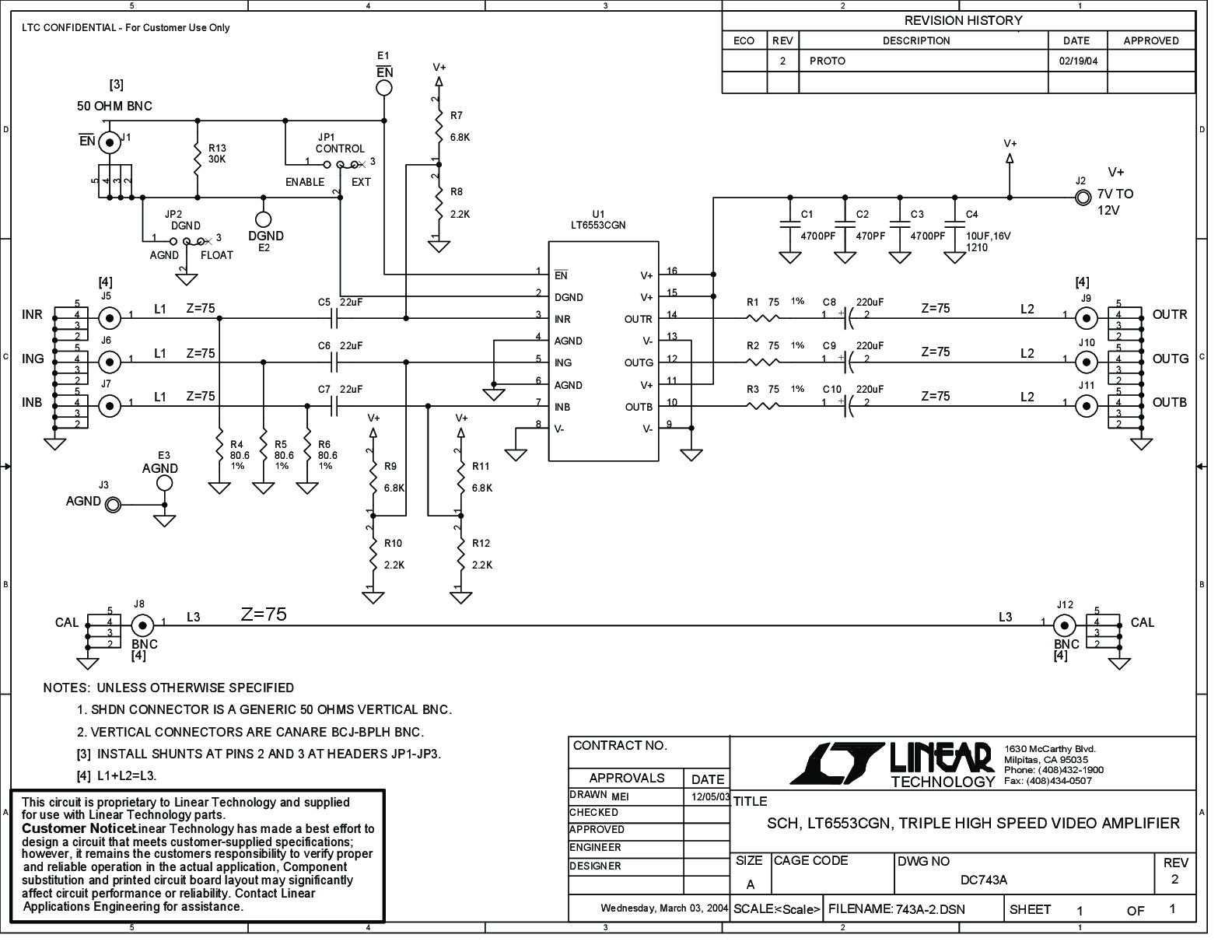

DC743A - Demo Manual9/24/2009PDF268K
-

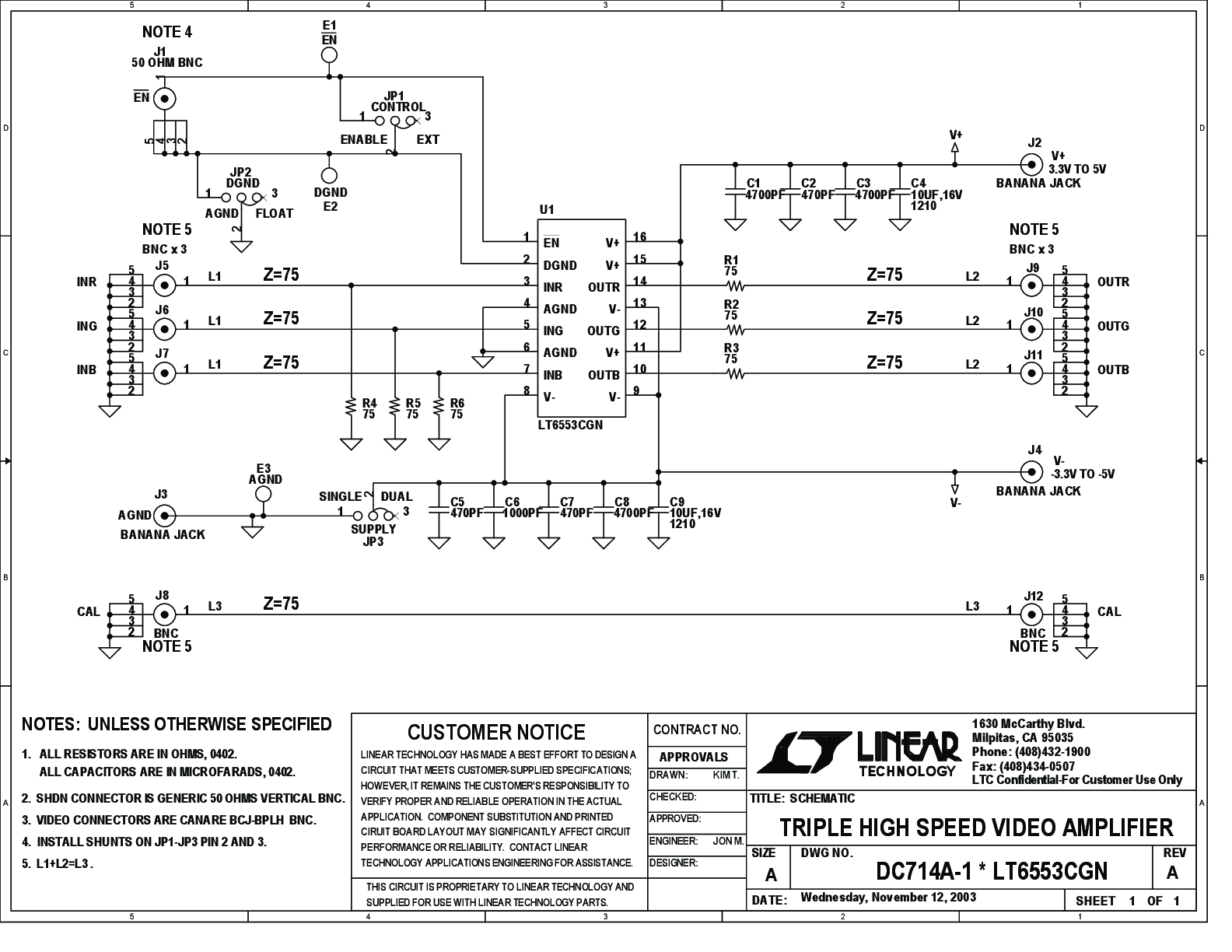

DC714A - Demo Manual9/24/2009PDF178K
-
Superfast Fixed-Gain Triple Amplifiers Simplify Hi-Res Video Designs11/1/2004 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT6553
