LT6237

轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 低噪声:1.1nV/√Hz
  • 低电源电流:每个放大器的最大电源电流为 3.5mA
  • 低失调电压:350μV (最大值)
  • 快速稳定时间:570ns (至 18 位、2VP-P 输出)

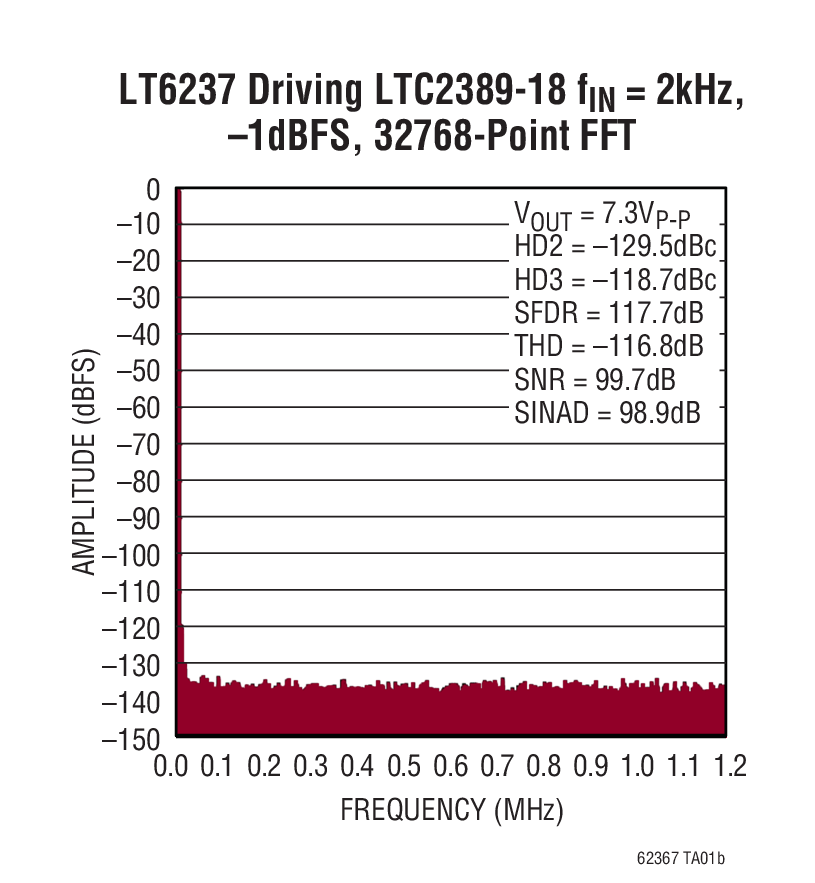

  • 低失真:在 2kHz 时 THD = –116.8dB
  • 宽电源范围:3V 至 12.6V
  • 轨至轨输出摆幅
  • 215MHz 增益带宽乘积
  • 规定温度范围:–40°C 至 125°C
  • LT6236 停机电流至 10μA (最大值)

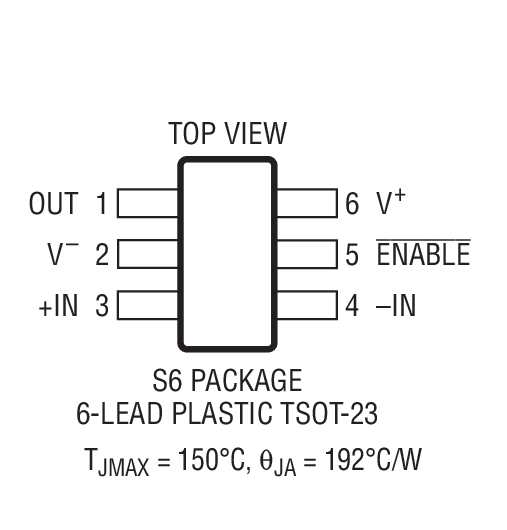

  • LT6236 采用扁平 (高度仅 1mm) ThinSOT 封装

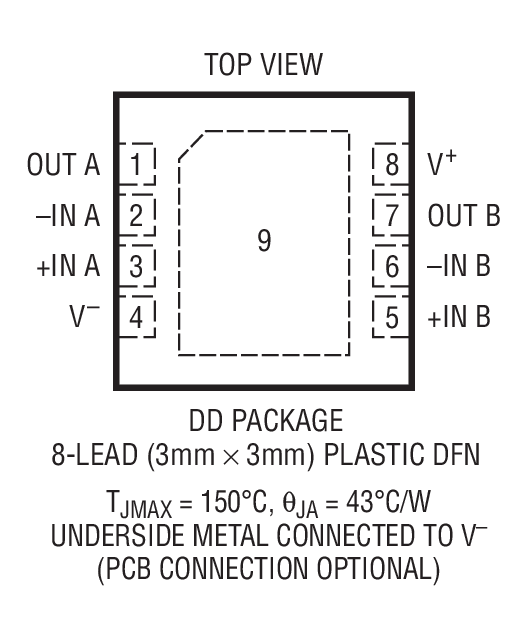

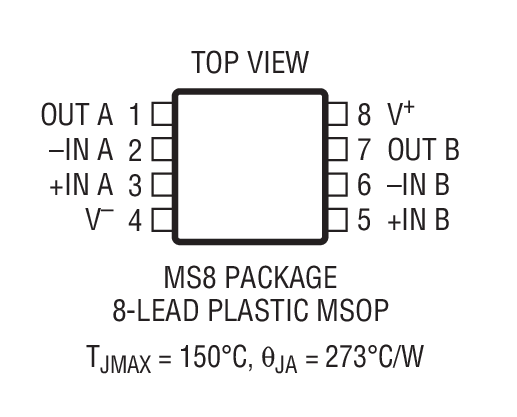

  • 双通道器件 LT6237 采用 3mm x 3mm 8 引线 DFN 封装和 8 引线 MSOP 封装

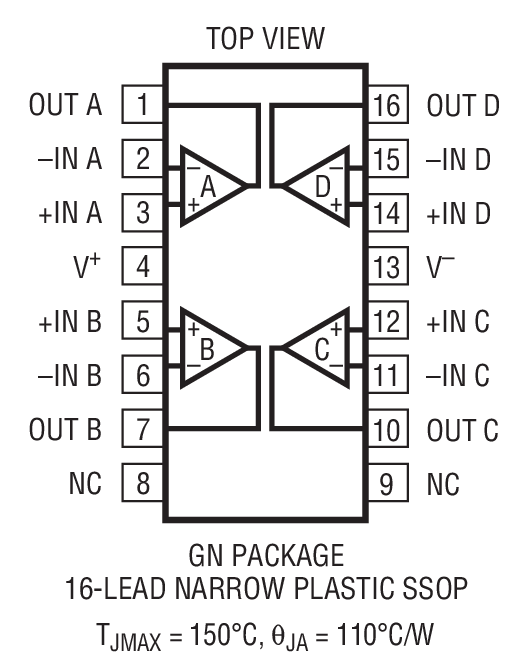

  • LT6238 采用 16 引线 SSOP 封装

更多细节
show more Icon

LT®6236 / LT6237 / LT6238 是单路 / 双路 / 四路低噪声、轨至轨输出运算放大器,具有 1.1nV/√Hz 的输入参考噪声电压密度,且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。低噪声、快速稳定时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具有一种停机功能,可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出,旨在较大限度地拓宽低电源应用中的信号动态范围,并且规格在 3.3V、5V和 ±5V 电源。

LT6236 / LT6237 / LT6238 是 LT6230 / LT6231 / LT6232 的升级产品,可提供相似的性能并降低了 100kHz 以上的宽带噪声。


应用

  • 16 位和 18 位 SAR ADC 驱动器
  • 有源滤波器
  • 低噪声、低功率信号处理

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT6237CDD#PBF
  • HTML
  • HTML
LT6237CDD#TRPBF
  • HTML
  • HTML
LT6237CMS8#PBF
  • HTML
  • HTML
LT6237CMS8#TRPBF
  • HTML
  • HTML
LT6237HDD#PBF
  • HTML
  • HTML
LT6237HDD#TRPBF
  • HTML
  • HTML
LT6237HMS8#PBF
  • HTML
  • HTML
LT6237HMS8#TRPBF
  • HTML
  • HTML
LT6237IDD#PBF
  • HTML
  • HTML
LT6237IDD#TRPBF
  • HTML
  • HTML
LT6237IMS8#PBF
  • HTML
  • HTML
LT6237IMS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6237CMS8#PBF

量产

LT6237CMS8#TRPBF

量产

LT6237HMS8#PBF

量产

LT6237HMS8#TRPBF

量产

LT6237IMS8#PBF

量产

LT6237IMS8#TRPBF

量产

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6237CMS8#PBF

量产

LT6237CMS8#TRPBF

量产

LT6237HMS8#PBF

量产

LT6237HMS8#TRPBF

量产

LT6237IMS8#PBF

量产

LT6237IMS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6237CMS8#PBF

量产

LT6237CMS8#TRPBF

量产

LT6237HMS8#PBF

量产

LT6237HMS8#TRPBF

量产

LT6237IMS8#PBF

量产

LT6237IMS8#TRPBF

量产

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6237CMS8#PBF

量产

LT6237CMS8#TRPBF

量产

LT6237HMS8#PBF

量产

LT6237HMS8#TRPBF

量产

LT6237IMS8#PBF

量产

LT6237IMS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2402A

LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

zoom

DC2402A

LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

产品详情

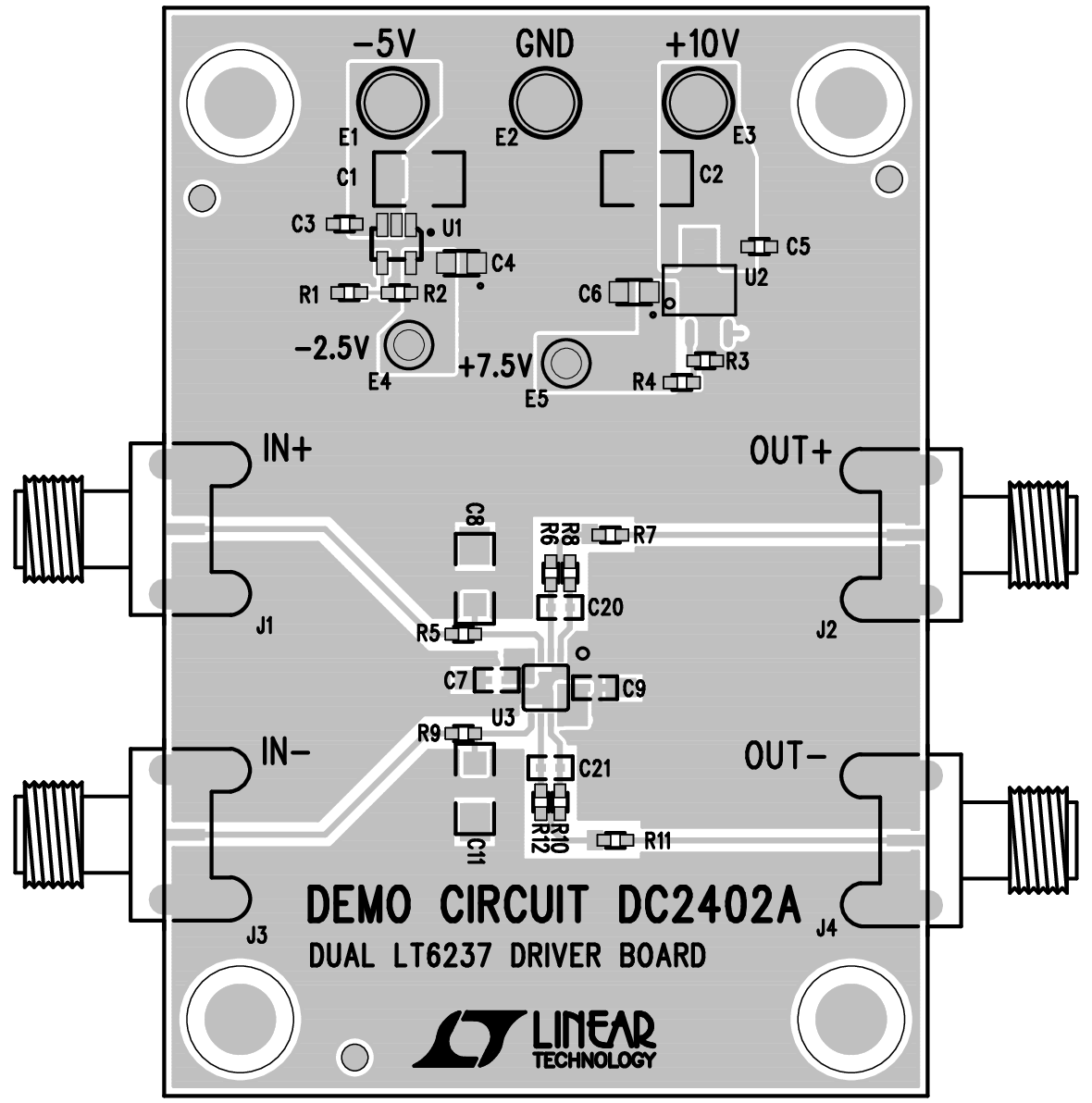

Demonstration circuit 2402A features the LT6237 amplifier. The DC2402A includes two of these amplifiers and is designed to drive the inputs of the DC2290A demo board. The DC2290A features the LTC2387 18-bit, 15Msps High Speed SAR ADC.
