LT5560
量产0.01MHz 至 4GHz 低功率有源混频器
- 产品模型
- 2
产品详情
- 上变频或下变频应用
- 噪声指数：典型值为 9.3dB (在 900MHz 输出频率)
- 转换增益：典型值为 2.4dB
- IIP3：典型值为 9dBm (在 ICC = 10mA)
- 可调电源电流：4mA 至 13.4mA
- 低 LO 驱动电平：-2dBm
- 单端或差分 LO
- 端口至端口的高隔离度
- 具有低断态漏电流的使能控制
- 2.7V 至 5V 单电源
- 小型 3mm x 3mm DFN 封装

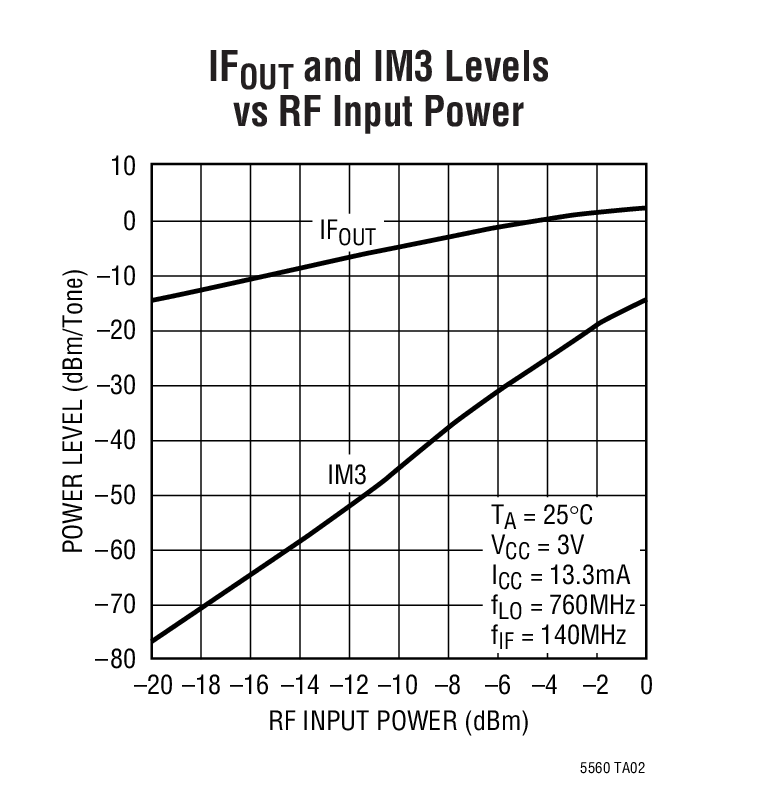

LT®5560 是一款低功率、高性能宽带有源混频器。该双平衡混频器可采用一个单端 LO 电源来驱动，而且只需要 -2dBm 的 LO 功率。这种平衡设计使 LO 到输出泄漏低，而且集成输入放大器具有卓越的 LO 至 IN 隔离度。信号端口可在很宽的频率范围实现阻抗匹配，从而使 LT5560 能够在众多应用中被用作一个上变频或下变频混频器。
LT5560 具有 10mA 的电源电流特性；然而，DC 电流则是可调的，这使得能够利用单个电阻器来针对每种应用进行性能的优化。例如：当偏置施加13.4mA 的最大电源电流上时，对于一个 900MHz 输出，典型的上变频混频器 IIP3为+10.8dBm。Applications
- 便携式无线设备
- CATV/DBS 接收机
- WiMAX 无线电通信装置
- PHS 基站
- RF 仪表
- 微波数据链路
- VHF/UHF 双向无线电通信装置
参考资料
数据手册 1
可靠性数据 1
用户手册 3
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

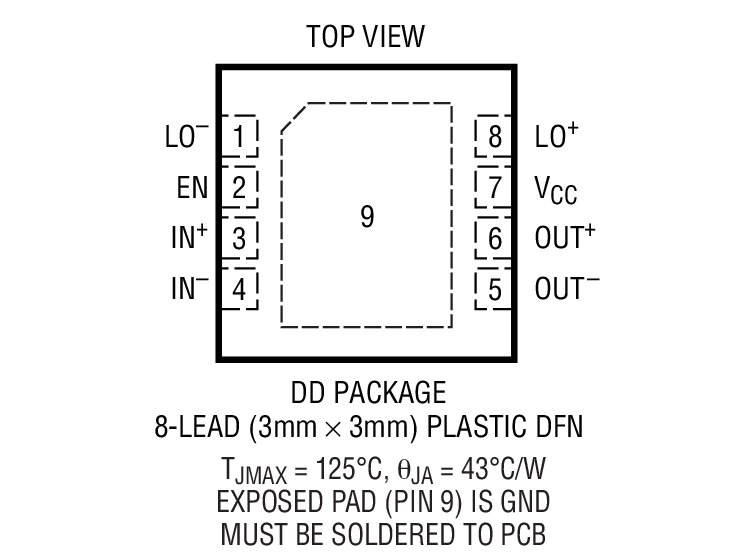

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT5560EDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT5560EDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) |
这是最新版本的数据手册

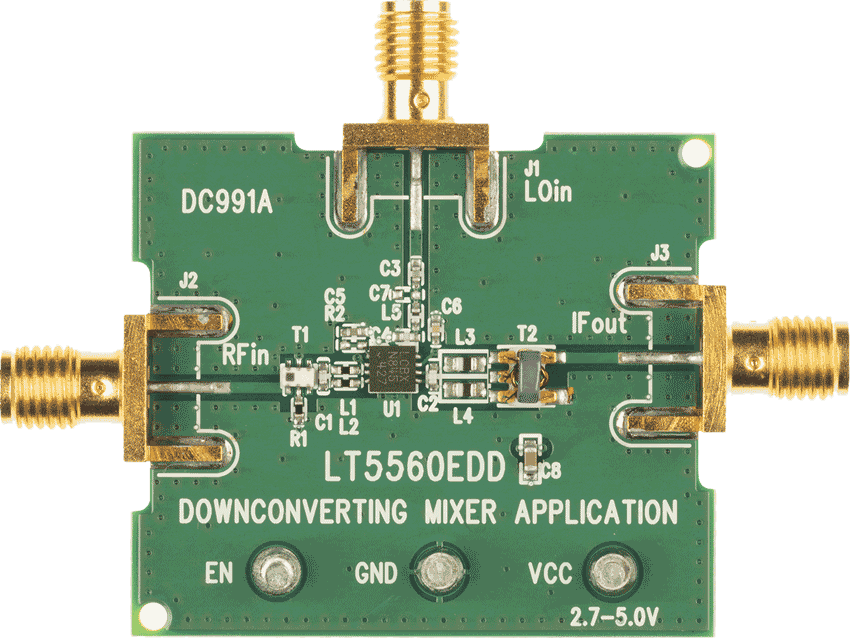

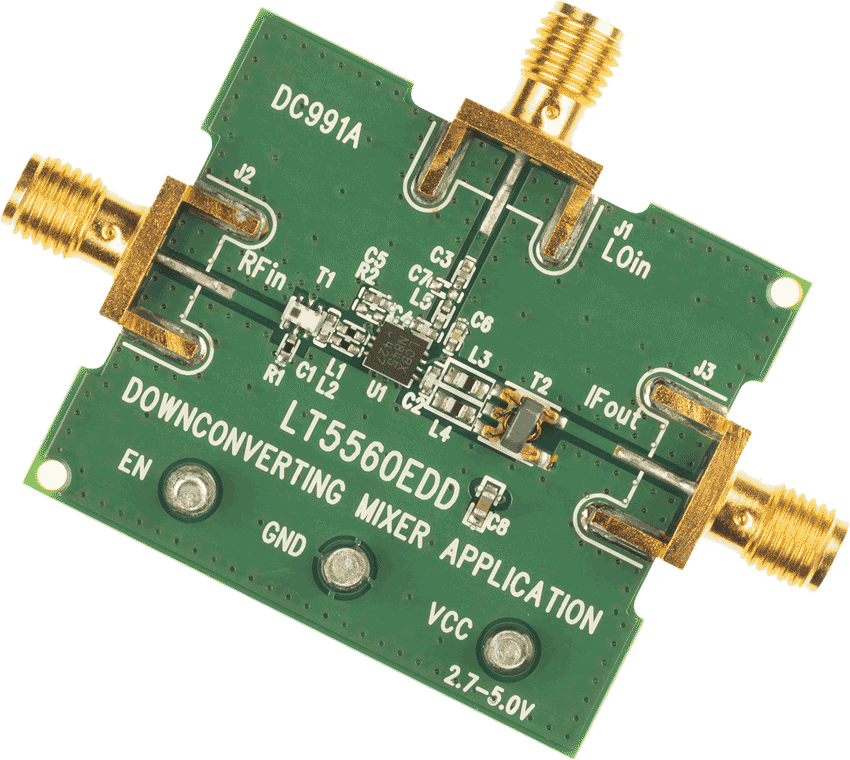

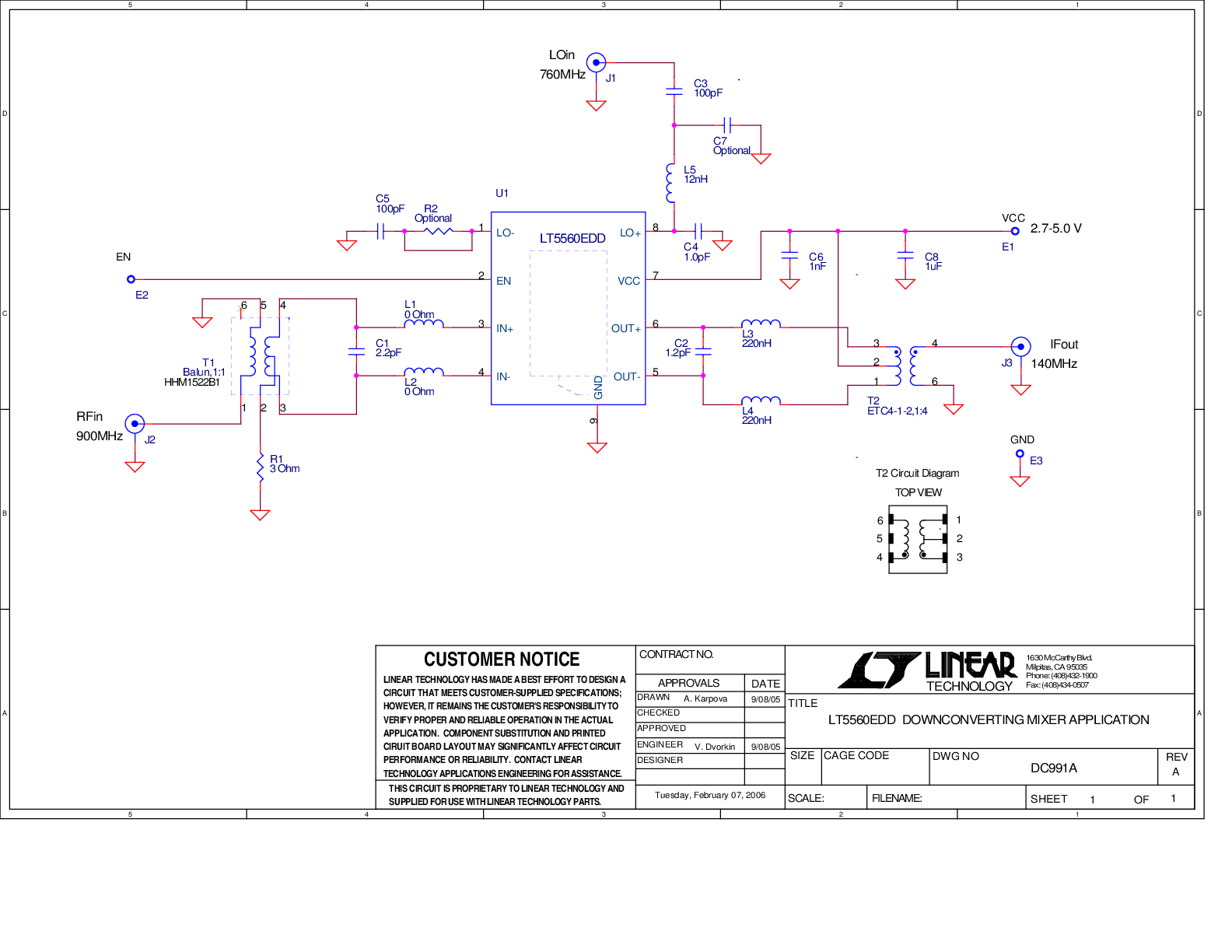

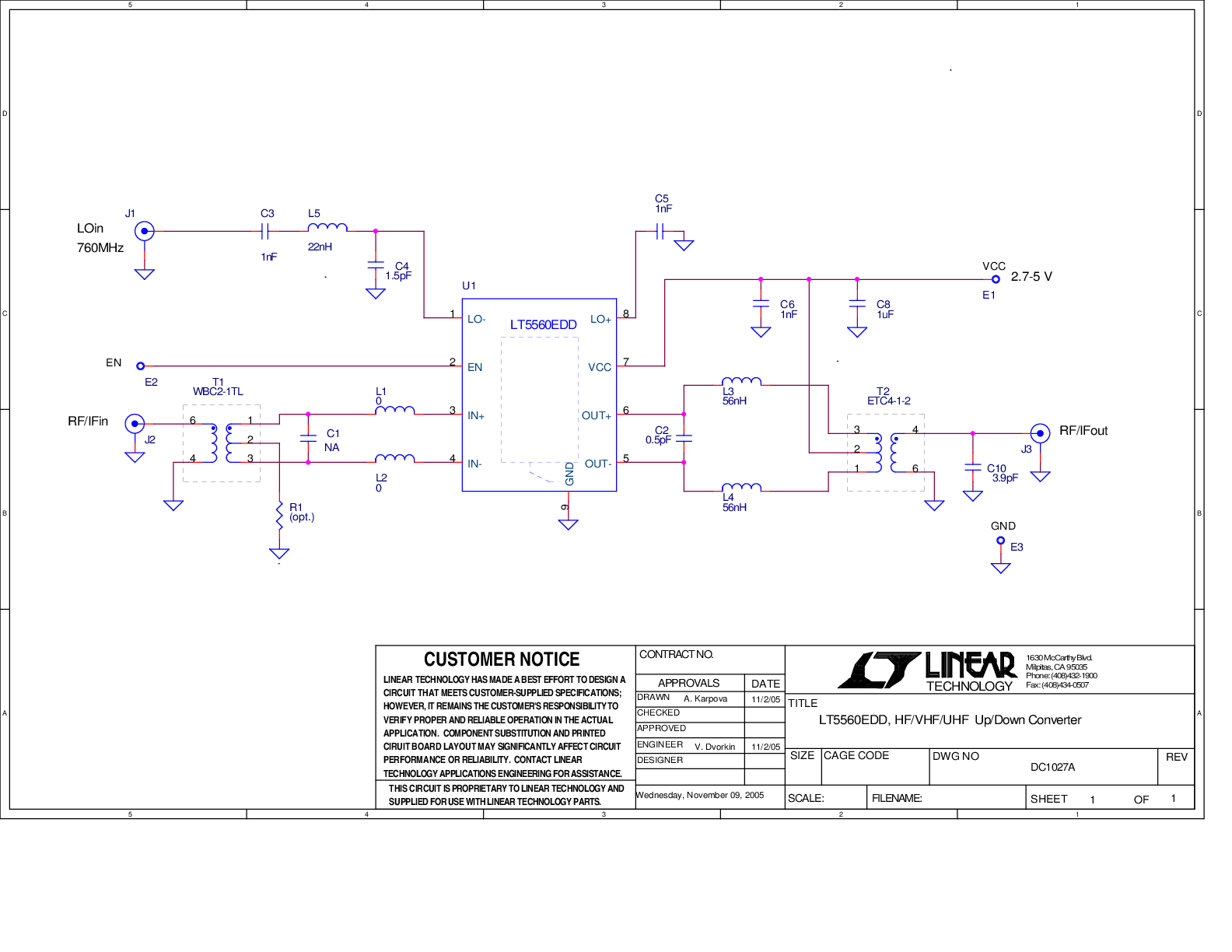

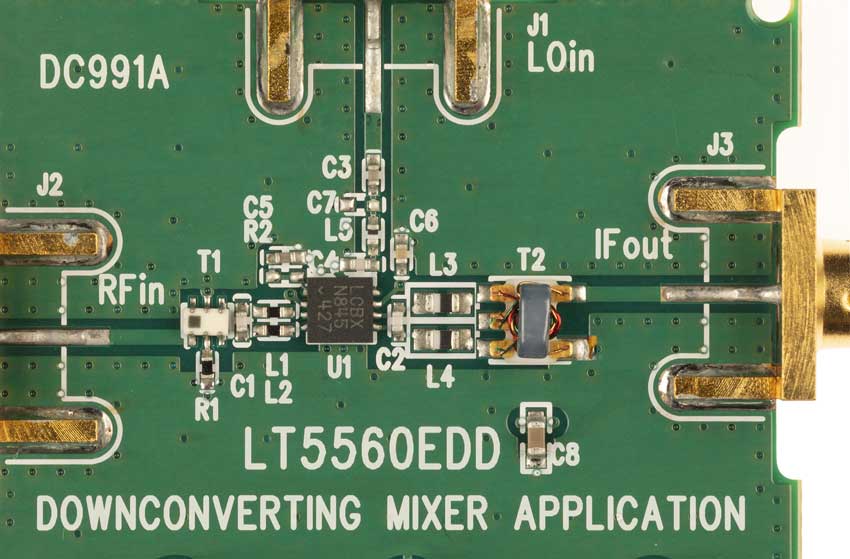

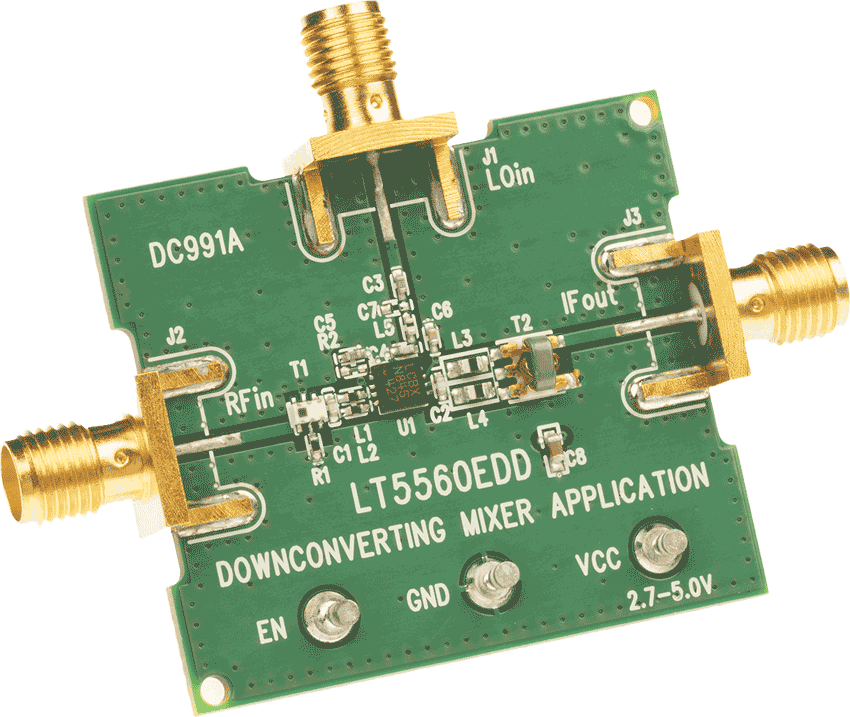

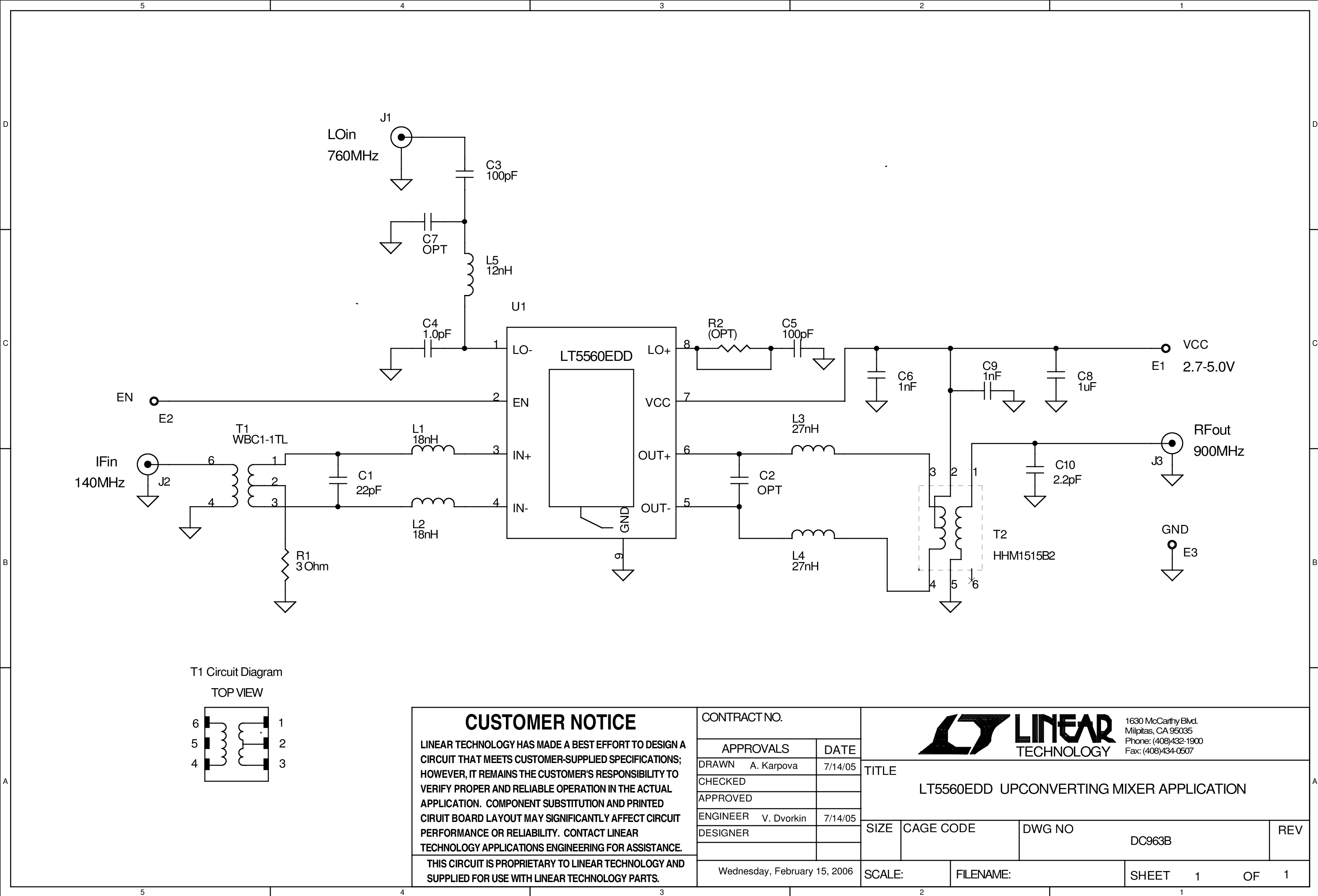

硬件生态系统
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

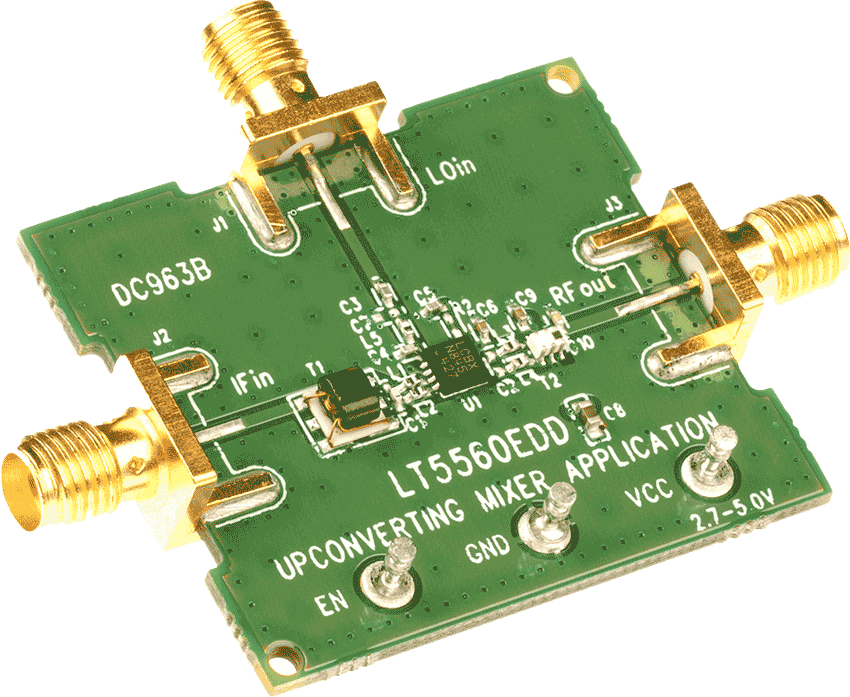

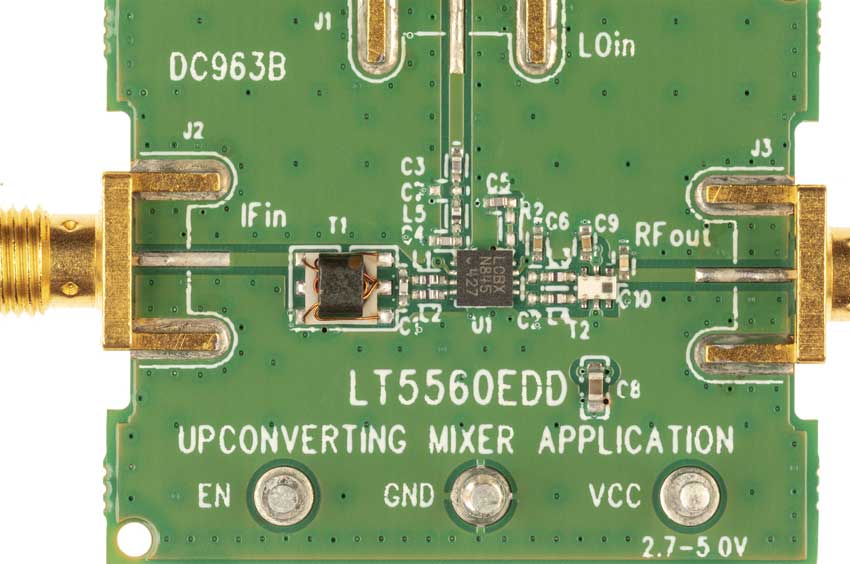

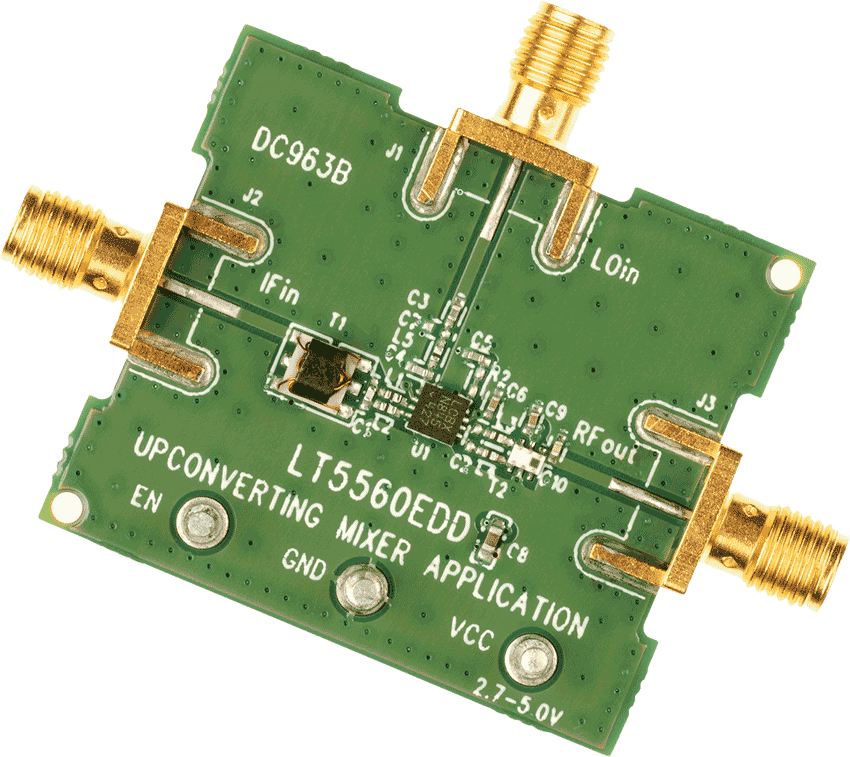

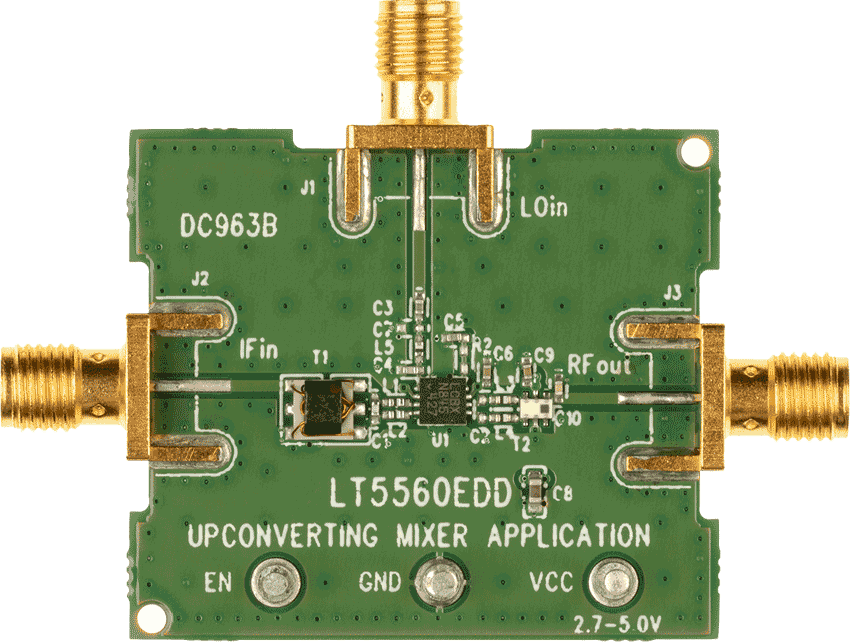

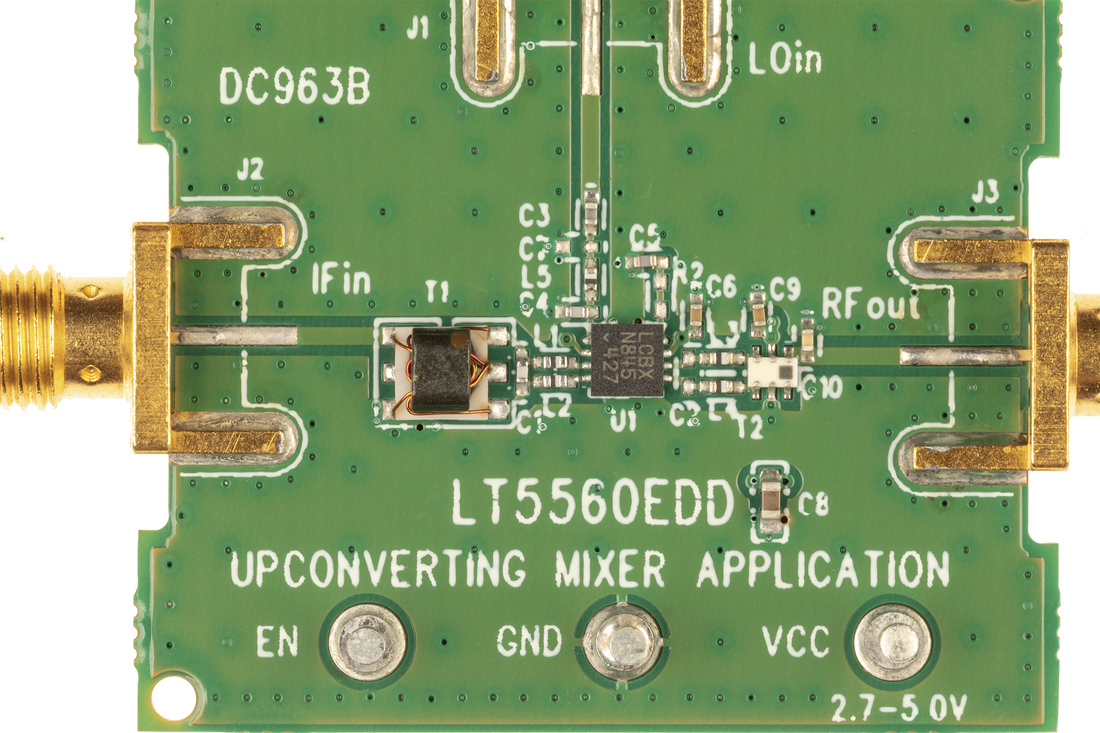

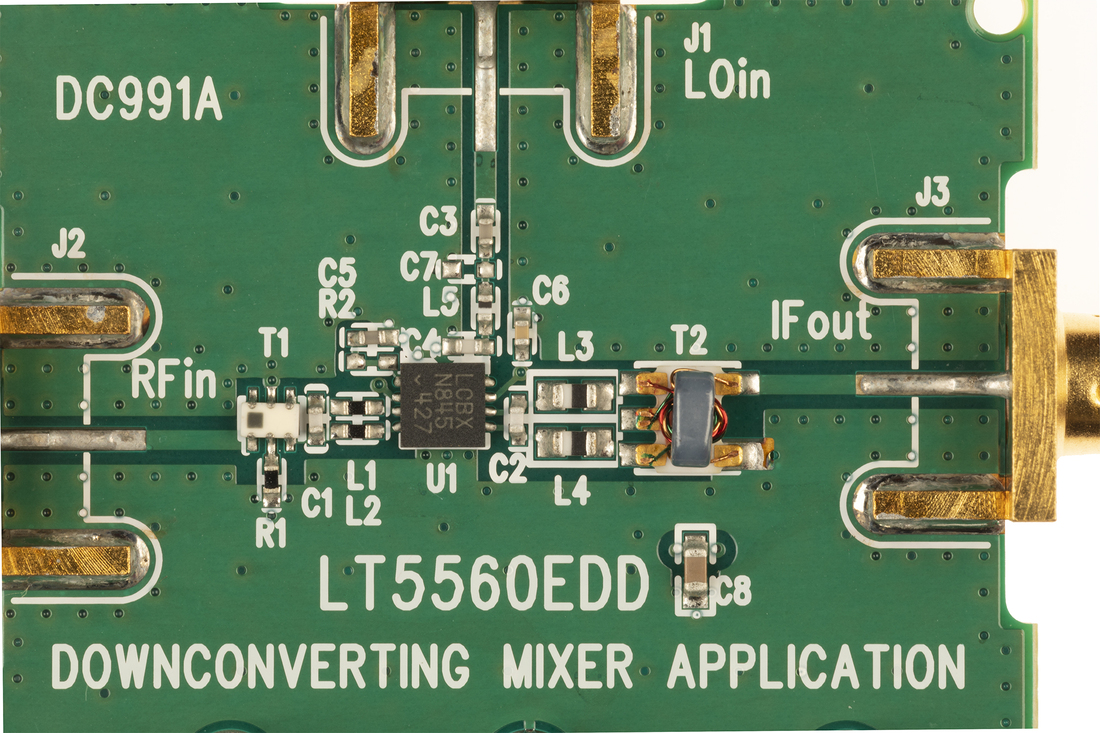

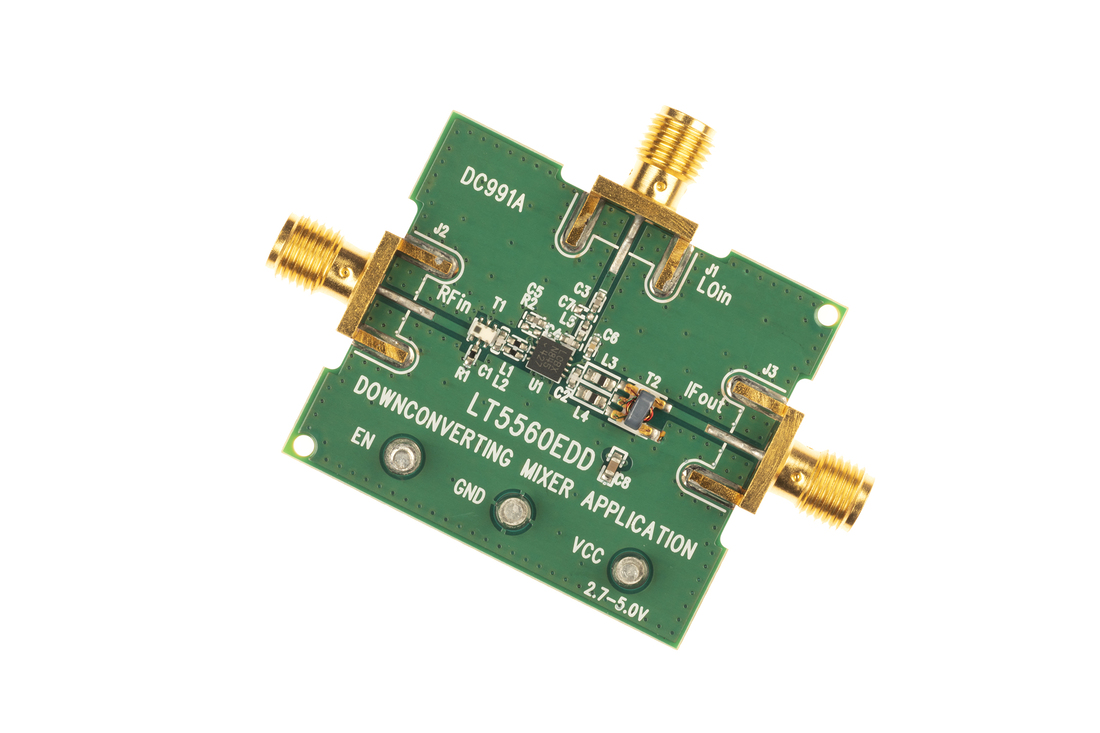

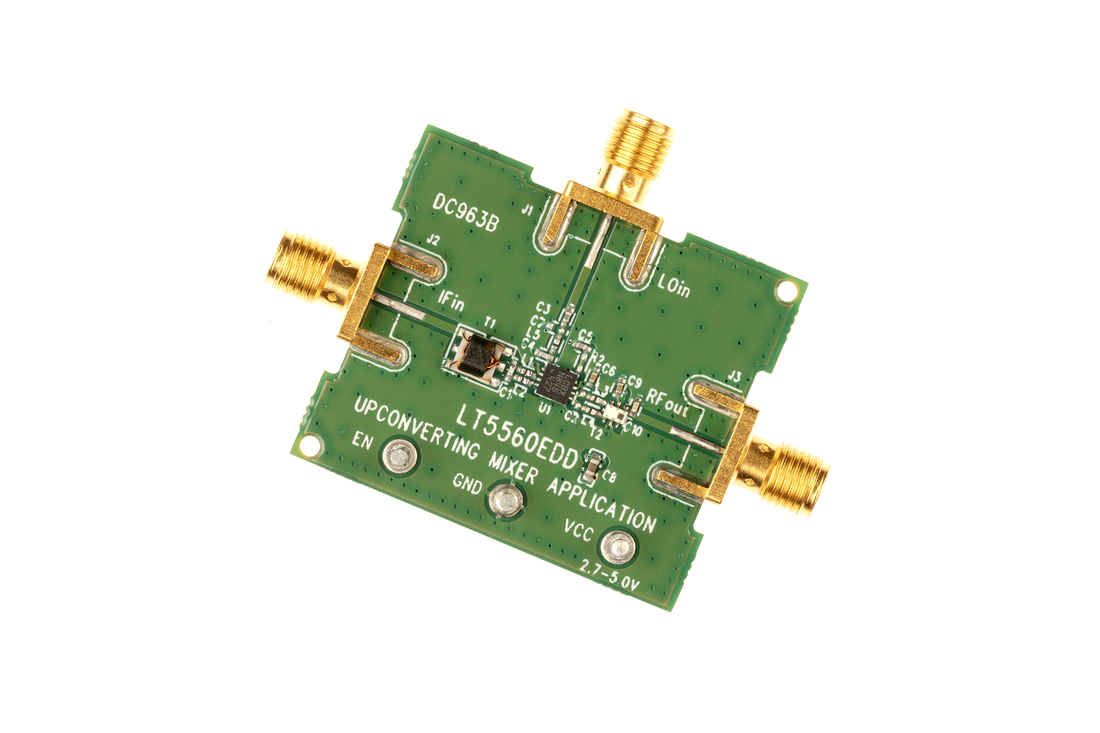

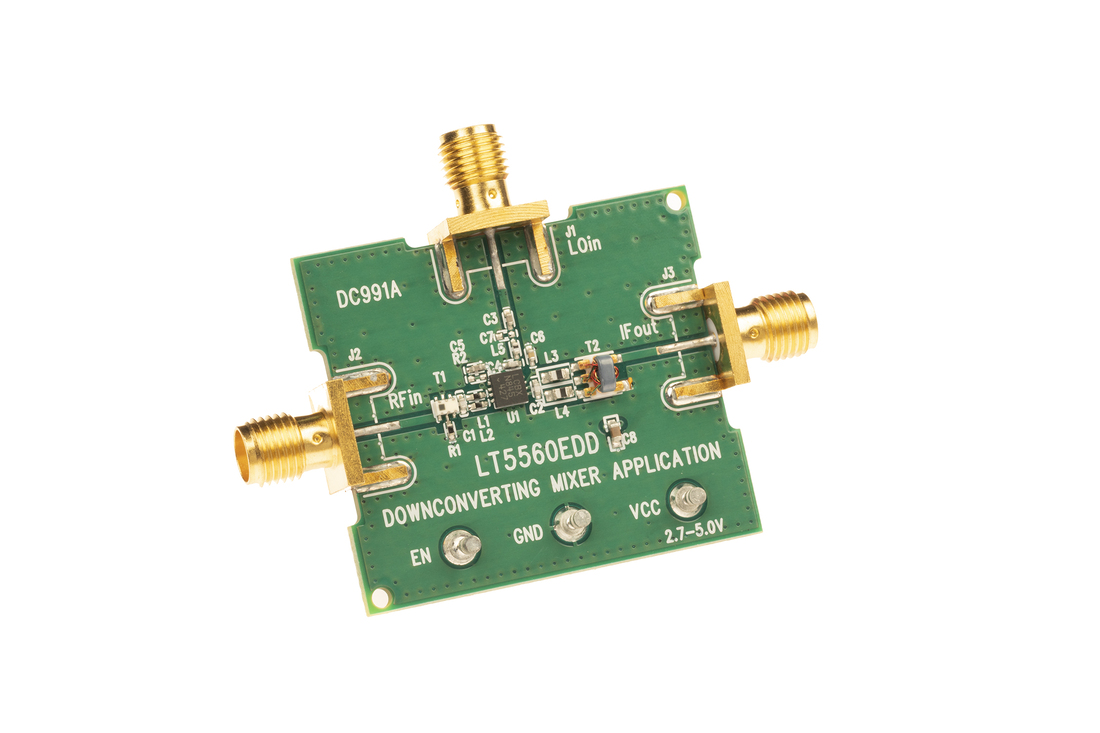

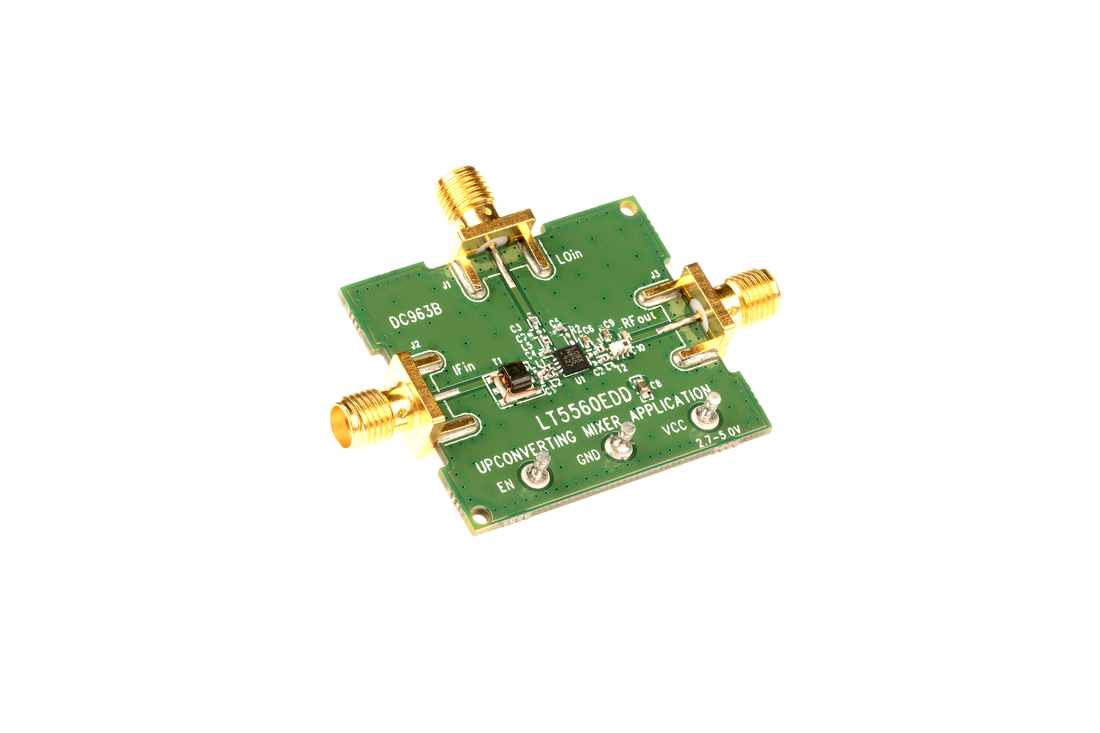

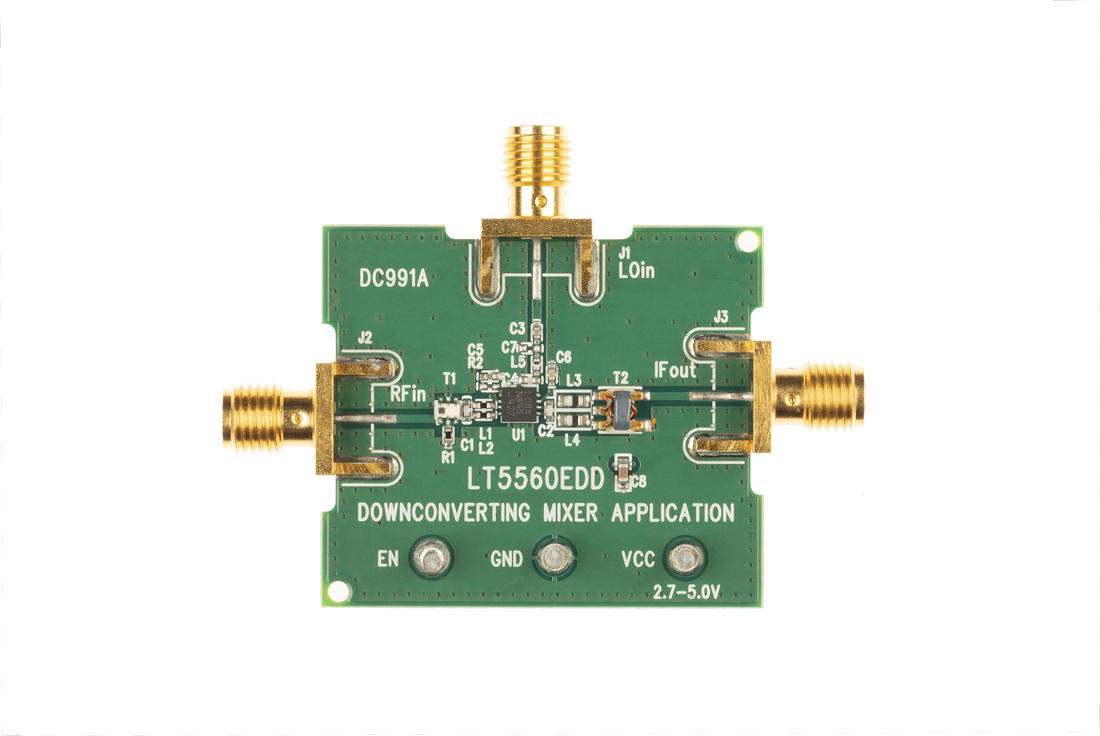

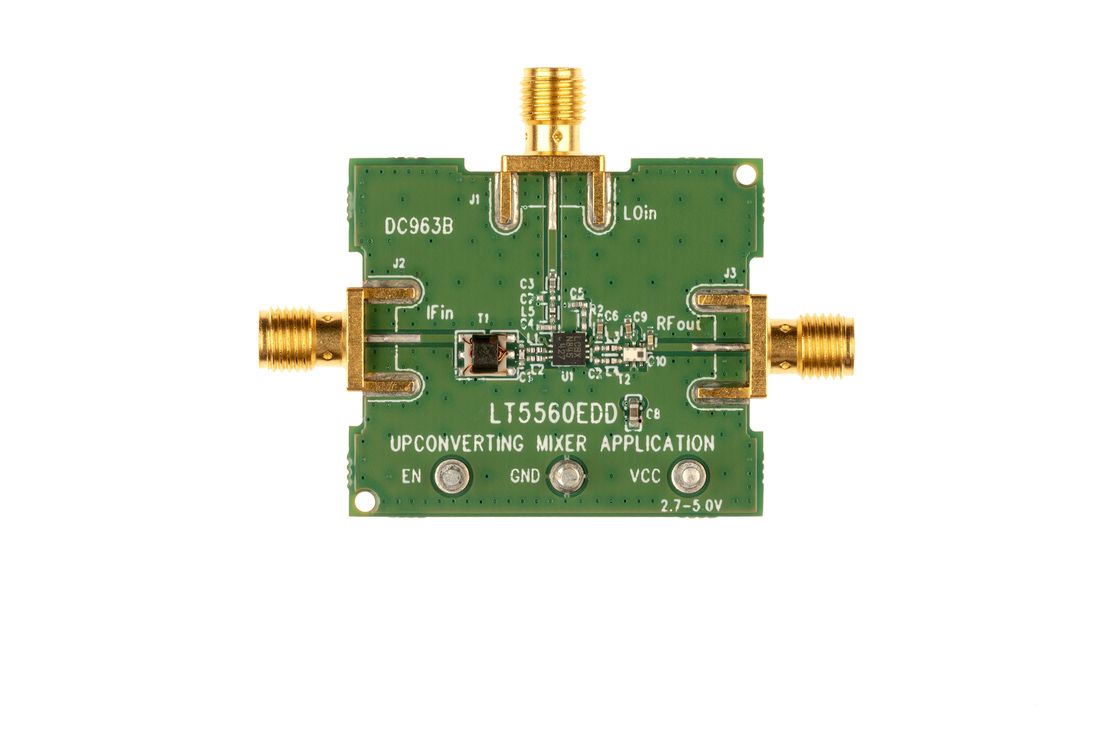

打开工具评估套件
