LT5524
量产具有数字控制式增益的低失真 IF 放大器 / ADC 驱动器
- 产品模型
- 2
概述
- 输出 IP3 (在 100MHz)：40dBm
- 最大输出功率：16dBm
- 带宽：LF 至 540MHz
- 传播延迟：0.8ns
- 最大增益：27dB
- 增益控制范围：22.5dB
- 增益控制步进：1.5dB
- 增益控制稳定时间：500ns
- 噪声指数：在 100MHz 为 8.6dB (最大增益)
- 输出噪声层：–138dBm/Hz (最大增益)
- 反向隔离：–92dB
- 单电源：4.75V 至 5.25V
- 停机模式
- 使能 / 停用时间：1μs
- 差分 I/O 接口
- 20 引脚 TSSOP 封装
LT®5524 是一款带宽范围横跨低频 (LF) 至 540MHz 的可编程增益放大器 (PGA)。它由一个带后置高线性度放大器的数字控制式可变衰减器组成。4 个并行数字输入实现了 22.5dB 的增益控制范围 (步进分辨率为 1.5dB)。一个片内电源稳压器 / 滤波器有助于将放大器信号通路与外部噪声源隔离开来。
LT5524 的开环架构能够在所有的应用负载条件下提供稳定的工作性能，包括驱动容性负载时的无峰化 AC 响应以及出众的反向隔离性能。
LT5524 可进行宽带操作，此时，输出差分 RC 时间常数将设定带宽，它也可用作一个具有合适输出滤波器的窄带驱动器。
应用
- 高线性度 ADC 驱动器
- IF 采样接收机
- VGA IF 功率放大器
- 50Ω 驱动器
- 仪表应用
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT5524EFE#PBF | 20-Lead TSSOP w/ EP | ||
| LT5524EFE#TRPBF | 20-Lead TSSOP w/ EP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL |
||
| LT5524EFE#PBF | 量产 | |
| LT5524EFE#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC6412 | 最后购买期限 | 800MHz、31dB 范围模拟控制型 VGA |
| LTC6430-20 | 推荐用于新设计 | 高线性度、差分 RF / IF 放大器 / ADC 驱动器 |
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

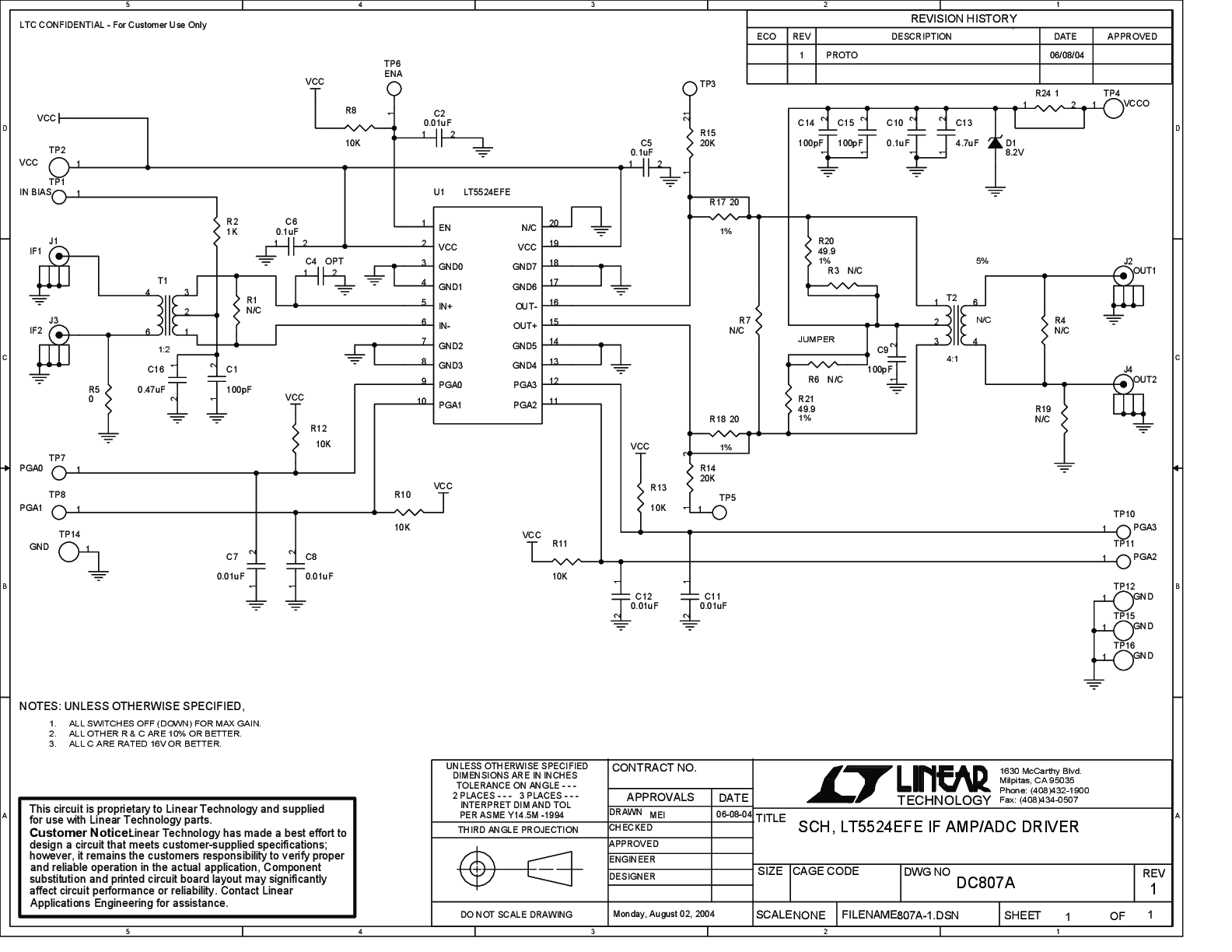

打开工具评估套件
LT5524EFE | IF放大器/ADC驱动器
资料
最新评论
需要发起讨论吗？ 没有关于 LT5524的相关讨论？是否需要发起讨论？
在EngineerZone®上发起讨论
