LT3964

过期

具 I2C 接口的双通道 36V 同步 1.6A 降压型 LED 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽的输入电压范围：4V 至 36V
  • 两个独立的 1.6A/40V 同步降压转换器
  • 用于内部 True Color PWM™ 调光 (8192:1)、模拟调光和故障报告的 I2C 接口
  • 1000:1 外部 True Color PWM 调光和 10:1 外部模拟调光
  • 用于 PWM 和输出断接的 PMOS 开关驱动器
  • ±3% 恒定电流调节
  • 可调的频率：200kHz 至 2MHz
  • 具时钟输出的频率同步
  • 具报告功能的可编程 OPENLED 保护
  • 具报告功能的短路保护
  • 具迟滞的可编程欠压闭锁
  • 内部补偿
  • 用于 I2C 的 9 个唯一器件地址
  • 采用 5mm x 6mm 36 引脚 QFN 封装

LT®3964 是一款具有 I2C 接口的双通道同步降压型 DC/DC 控制器，专为充当一个恒定电流和恒定电压源而设计，非常适合于驱动 LED。它所采用的固定频率和峰值电流模式拓扑可在一个很宽的电源和输出电压范围内实现稳定的操作。参考于地的电压 FB 引脚充当几个 LED 保护功能部件的输入，而且还使转换器能起一个恒定电压源的作用。最大输出电流由一个外部电阻器设定，输出电流放大器具有一个轨至轨共模范围。LT3964 采用 I2C 接口与一个微控制器进行通信，以读取 LED 故障、写入 PWM 和模拟调光寄存器、并设定故障屏蔽。I2C PWM 输入提供高达 8192:1 的 LED 调光比。I2C 可编程 CTRL 寄存器负责设定外部 CTRL 引脚的增益，以及最大电流检测门限，从而提供额外的模拟调光能力。



Applications

  • 一般用途、工业、医疗和汽车照明
  • 恒定电流、恒定电压源
LT3964
具 I2C 接口的双通道 36V 同步 1.6A 降压型 LED 驱动器
50W Dual Buck 1A LED Driver Efficiency, VIN = 34V Package Image 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT3964
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2424A

LT3964 Demo Board | VIN = 5V to 36V driving two separate LED strings (1ALED/~3.6VLED) at 2MHz

立即购买 更多内容

产品详情

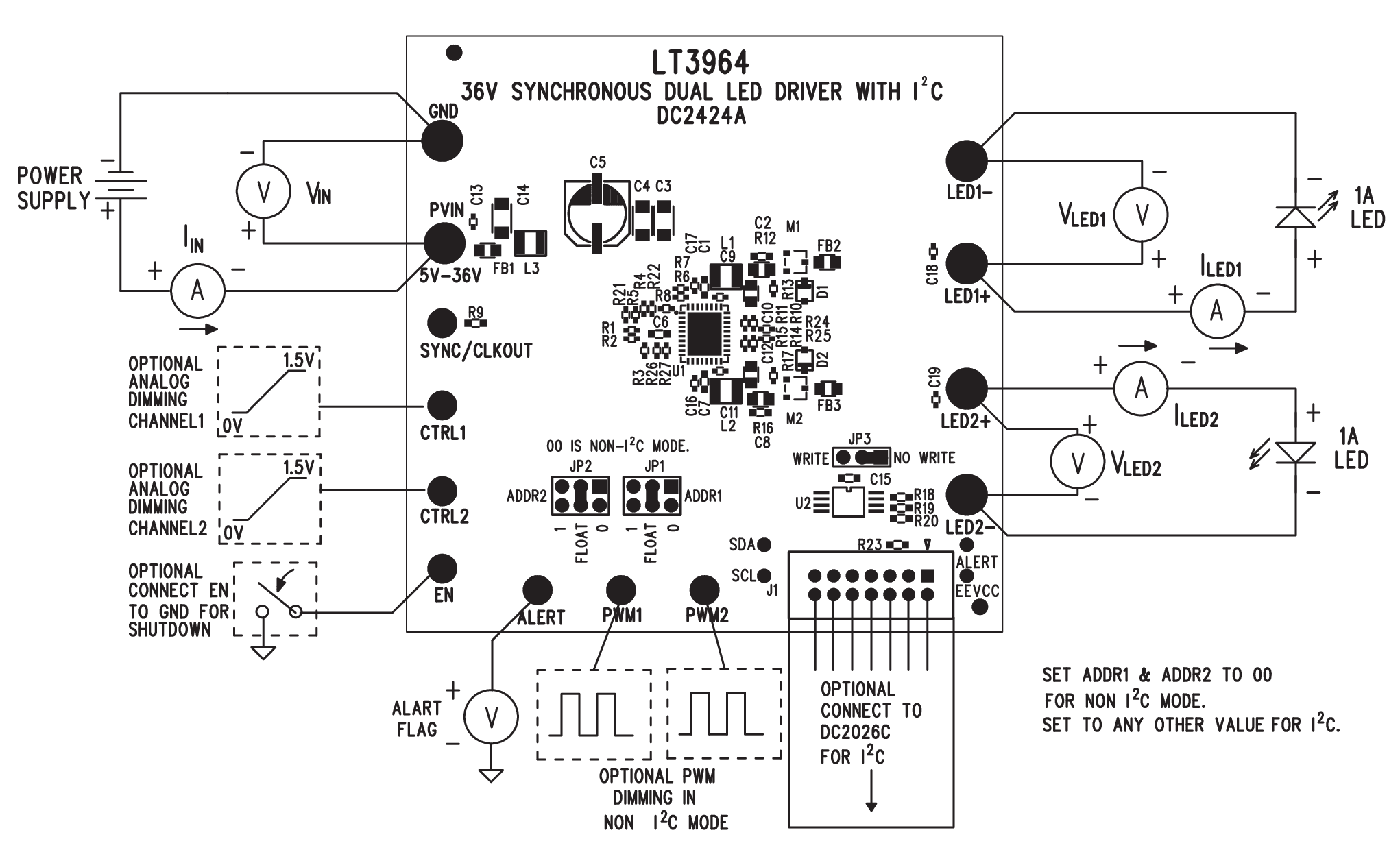

The DC2424A is a 36V synchronous dual LED driver with I2C featuring the LT3964. It drives two separate LEDs (or channels of LEDs) at 1A when VIN is between 5V and 36V. DC2424A runs at 2MHz switching frequency. Its two channels can drive separate LED strings which can have different currents, voltages, or dimming ratios. It can be controlled with I2C communications or it can be run in non-I2C mode with proper ADDR pin settings. It is protected against both open and short LED conditions and reports the faults. In I2C mode, faults can be enabled or disabled. Up to 9 different DC2424As can be placed on the same I2C bus with unique addresses. A graphical user interface (GUI) is available through QuikEval™ when connected to a DC2026C Linduino® One demo circuit.
DC2424A
LT3964 Demo Board | VIN = 5V to 36V driving two separate LED strings (1ALED/~3.6VLED) at 2MHz

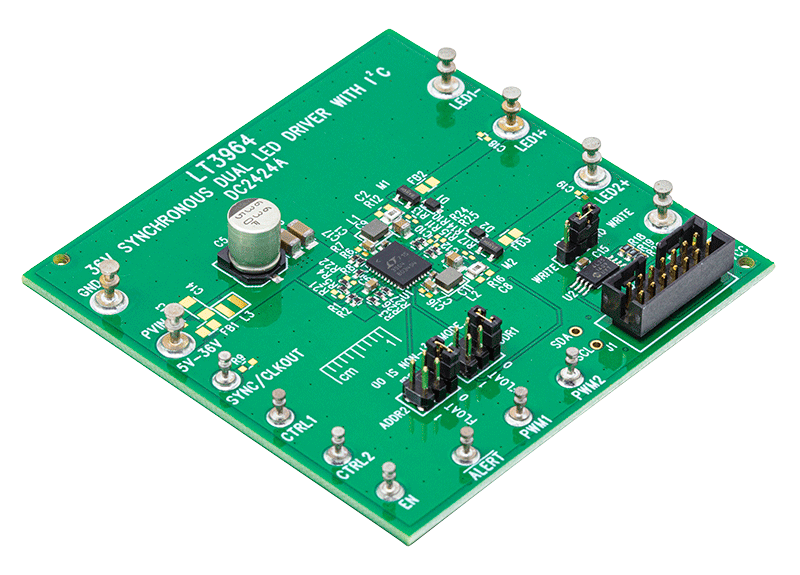

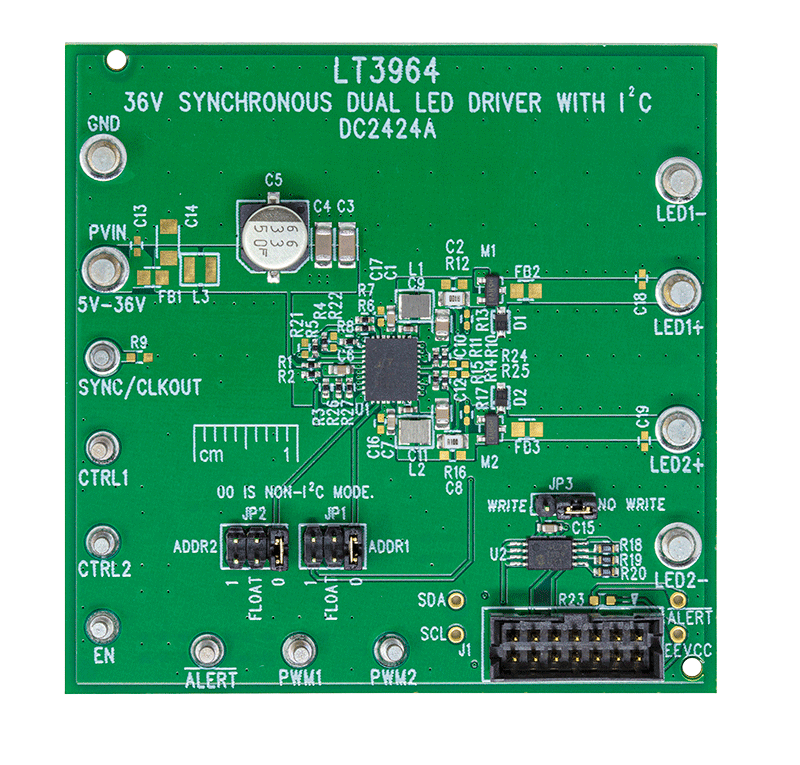

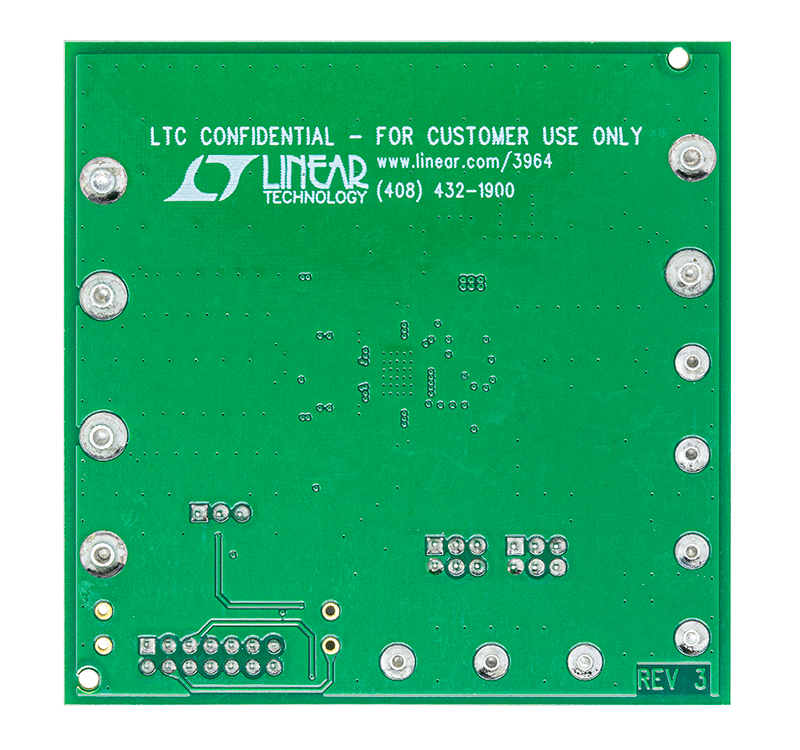

DC2424A Evaluation Board DC2424A Evaluation Board - Top View DC2424A Evaluation Board - Bottom View DC2424A
