LT1970

具可调精准电流限值的 500mA 功率运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • ±500mA 最小输出电流
  • 源电流和吸收电流限值的独立调整
  • 2% 电流限值准确度
  • 采用单个或分离工作电源
  • 停机 / 使能控制输入
  • 开路集电极状态标志:
    • 吸收电流限值
    • 源电流限值
    • 热停机
  • 故障自动保险电流限值和热停机
  • 1.6V/µs 转换速率
  • 3.6MHz 增益带宽乘积
  • 快速电流限值响应:2MHz 带宽
  • 规定温度范围:–40°C 至 85°C

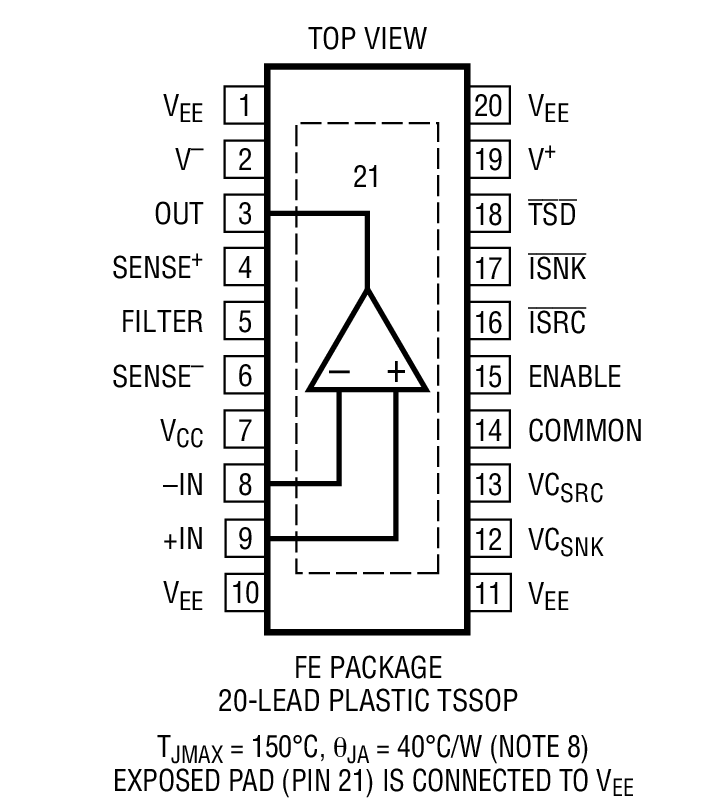

  • 20 引线 TSSOP 封装

更多细节
show more Icon

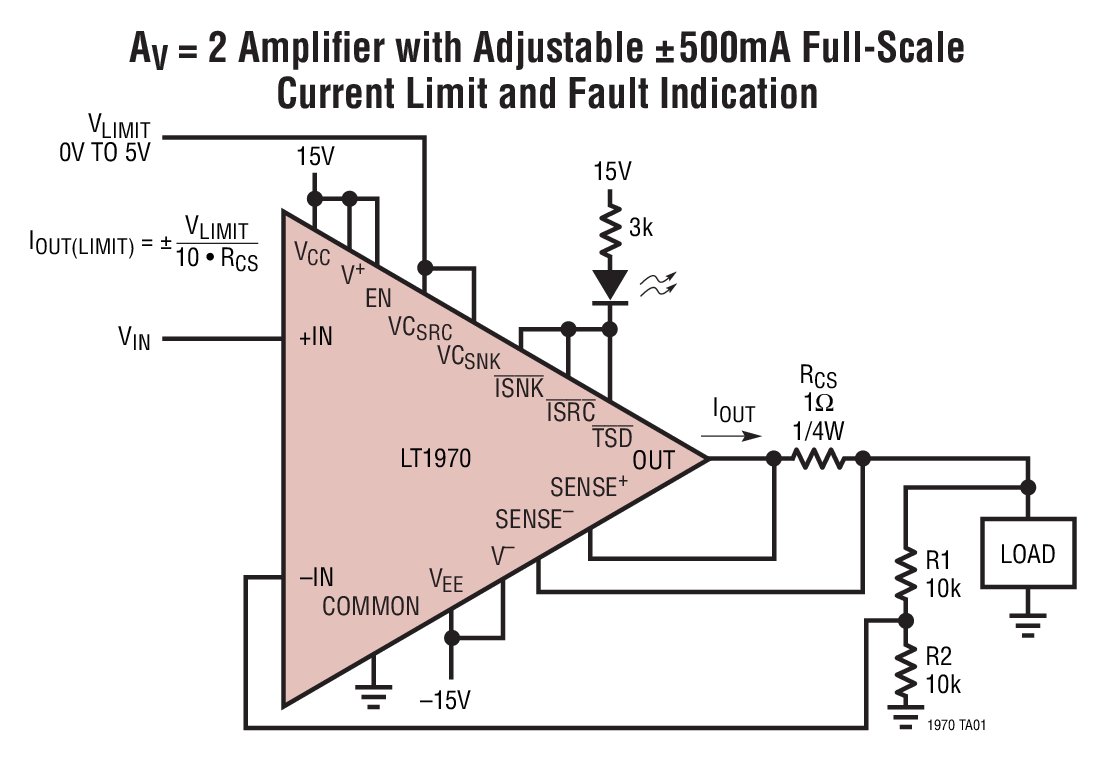

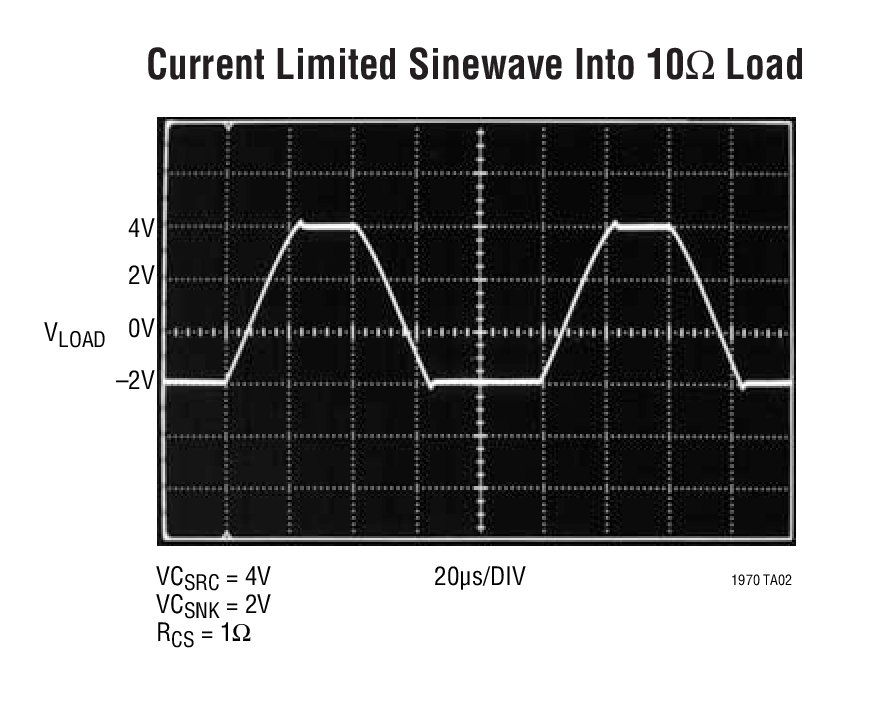

LT1970 是一个具有精准外部控制电流限值功能的 ±500mA 功率运算放大器。分离的控制电压能以 2% 的准确度来设置源电流和吸收电流限值检测门限。可通过增加外部功率晶体管来提升输出电流。

该电路可采用总电源电压为 5V 至 36V 的单电源或分离电源。在正常操作中,输入级电源和输出级电源是相连的 (VCC 至 V+ 和 VEE 至 V)。为了降低功耗,可由独立和较低电压电源来给输出级 (V+,V) 供电。该放大器的整体增益是稳定的,且具有 3.6MHz 增益带宽乘积和 1.6V/µs 转换速率。电流限值电路在 VCSRC 或 VCSNK 控制输入与放大器输出之间的 2MHz 响应工作。

开路集电极状态标志指示信号电流限值电路的启动,以及放大器的热停机。一个使能逻辑输入在被拉低时将放大器置于低功率、高阻抗输出状态。热停机和一个 ±800mA 固定电流限值能够在故障状态下对芯片起保护作用。

LT1970 采用 20 引线 TSSOP 封装,并具有一个用于加快散热的导热铜底板。

应用

  • 自动测试设备
  • 实验室电源
  • 马达驱动器
  • 热电冷却器驱动器
