概览
优势和特点
- 失调电压：150µV (最大值)
- 输入偏置电流：900pA (最大值)
- 失调电压漂移：1.2µV/ºC (最大值)
- 轨至轨输出摆幅
- 采用单电源或分离电源工作
- 开环电压增益：1,000,000 (最小值)
- 1.2mA 电源电流
- 转换速率：0.4V/µs
- 增益带宽：1.1MHz
- 低噪声：13nV/√Hz (在 1kHz)
- 扁平 (高度仅 1mm) ThinSOT™ 封装
产品详情

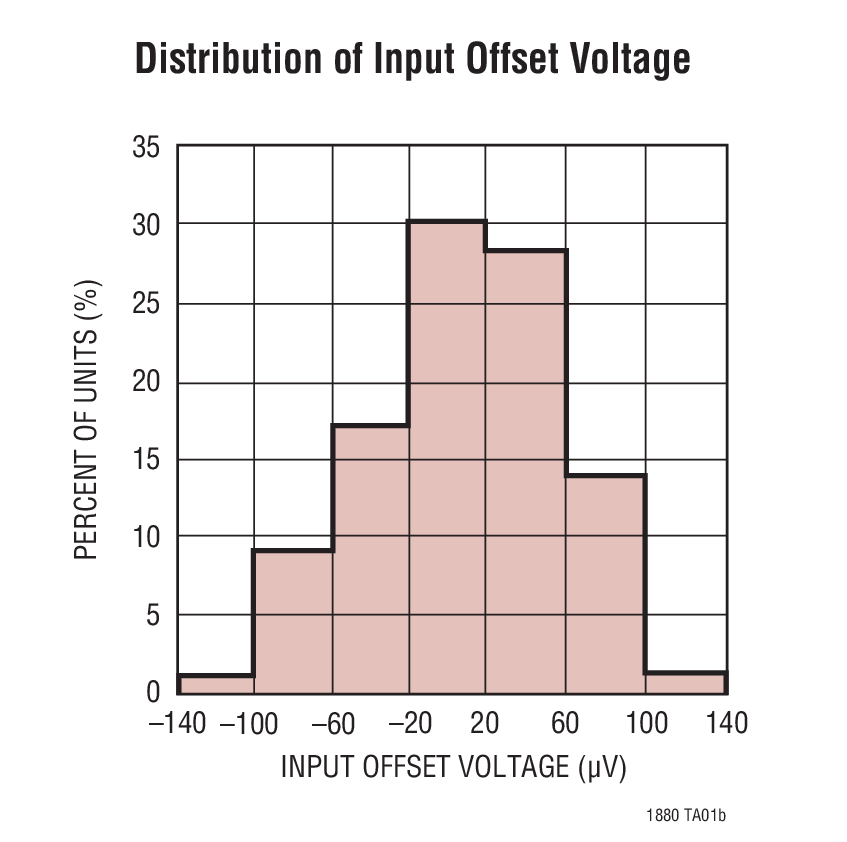

LT®1880 运算放大器在采用 SOT-23 封装的情况下提供了高准确度输入性能和轨至轨输出摆幅。输入失调电压被修整至低于 150µV，而且低漂移性能在整个工作温度范围内保持了这种准确度。输入偏置电流超低，最大值仅为 900pA。
该放大器可以采用任何总电源电压位于 2.7V 至 36V 之间的工作电源 (其技术规格针对 5V 至 ±15V 的电源范围进行了全面拟订)。输出电压摆动至负电源的 55mV 以内和正电源的 250mV 以内，从而使得这款放大器成为低电压单电源操作的上佳选择。
0.4V/µs 的转换速率和一个 1.2mA 的电源电流在低功率精准放大器中提供了超群的响应和稳定时间性能。

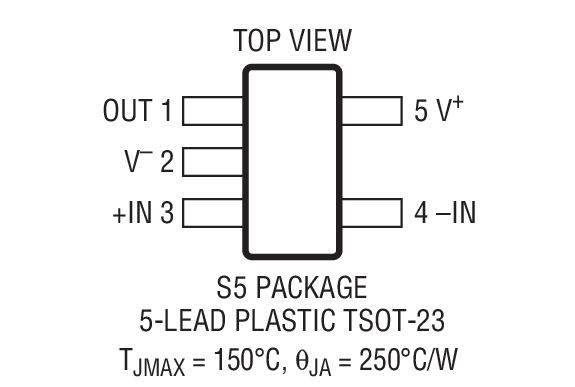

LT1880 采用 5 引脚 SOT-23 封装。
Applications
- 热电偶放大器
- 桥式换能器调理器
- 仪表放大器
- 电池供电型系统
- 光电流放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R423 Reliability Data3/26/2018
-
DC417B - Demo Manual2/1/2012
-
High Voltage Amplifiers9/10/2013
-
LT1880 SOT-23 Op Amp Saves Board Space in Precision Applications5/1/2001 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1880
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1880CS5#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LT1880CS5#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LT1880IS5#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LT1880IS5#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| Wafer Fabrication Data | R423 Reliability Data |
