概览

优势和特点

  • –3dB 带宽:320MHzAV = 1
  • 增益-带宽乘积:180MHzAV ≥ 10
  • 转换速率:350V/μs
  • 宽电源范围:2.5V 12.6V
  • 大输出电流:85mA
  • 低失真,5MHz–90dBc
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 输入失调电压,轨至轨:2.5mV (最大值)
  • 共模抑制:89dB (典型值)
  • 电源抑制:87dB (典型值)
  • 开环增益:100V/mV (典型值)
  • 停机引脚:LT1809
  • 单通道器件采用 8 引脚 SO 6 引脚 SOT-23 封装
  • 双通道器件采用 8 引脚 SO MSOP 封装
  • 工作温度范围:–40ºC 85ºC
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装

产品详情

LT®1809 / LT1810 是单通道/双通道、低失真、轨至轨输入和输出运算放大器,具有一个 350V/μs 的转换速率。这些放大器拥有一个 320MHz 的 -3dB 带宽 (在单位增益条件下)、一个 180MHz 的增益-带宽乘积 (AV ≥10) 和一个 85mA 的输出电流,以适应低电压、高性能信号调理系统的需要。

LT1809 / LT1810 具有一个包括两个电源轨的输入范围,以及一个在任一电源轨的 20mV 之内摆动的输出,旨在最大限度地拓宽低电源电压应用中的信号动态范围。

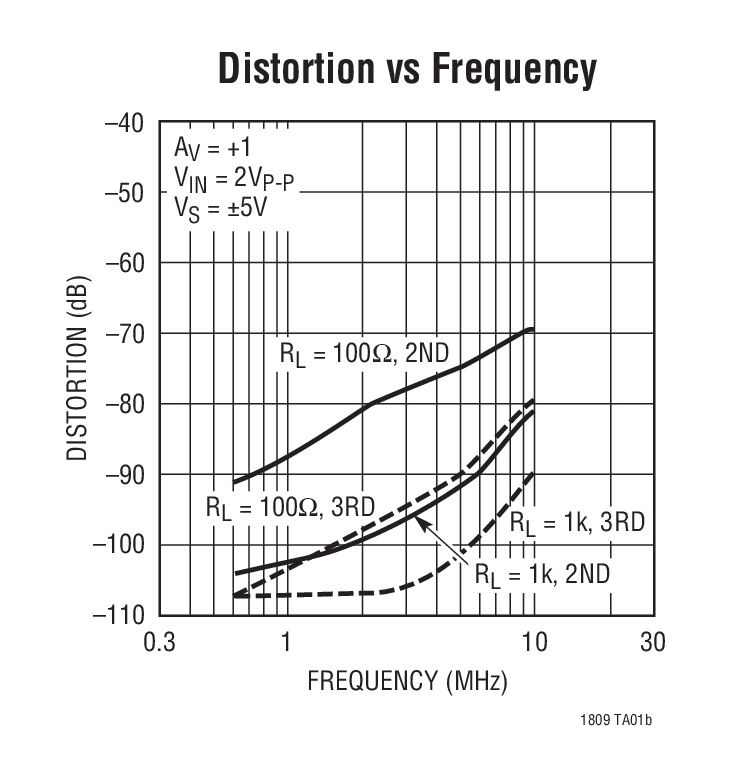

LT1809 / LT1810 具有非常低的失真 (在高达 5MHz 的频率条件下为 -90dBc),因而使得它们能够在高性能数据采集系统中使用。

LT1809 / LT1810 能够在 2.5V 至 12.6V 的电源范围内保持其性能,并针对 3V、5V 和 ±5V 电源拟订了技术规格。输入可以被驱动至电源范围以外,而不会造成损坏或输出倒相的情况。

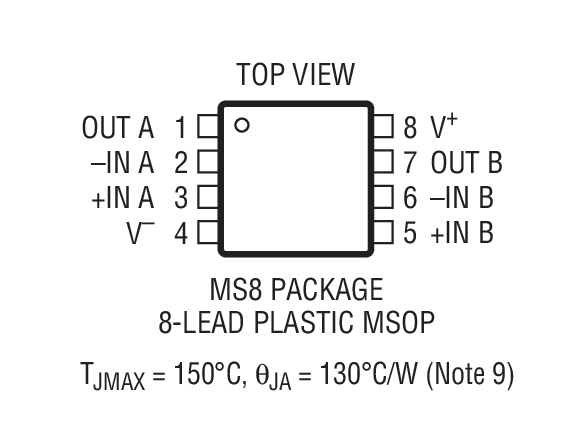

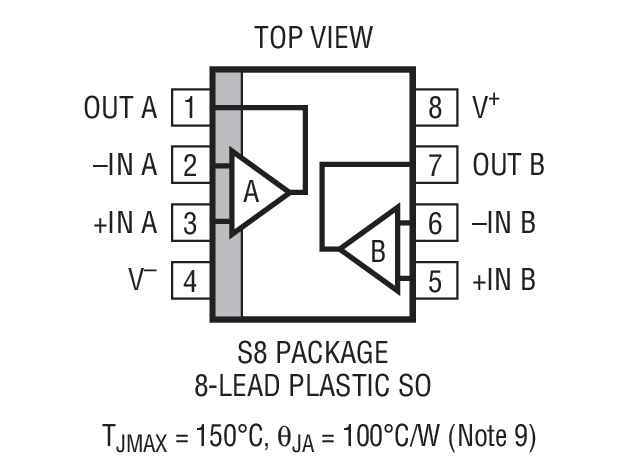

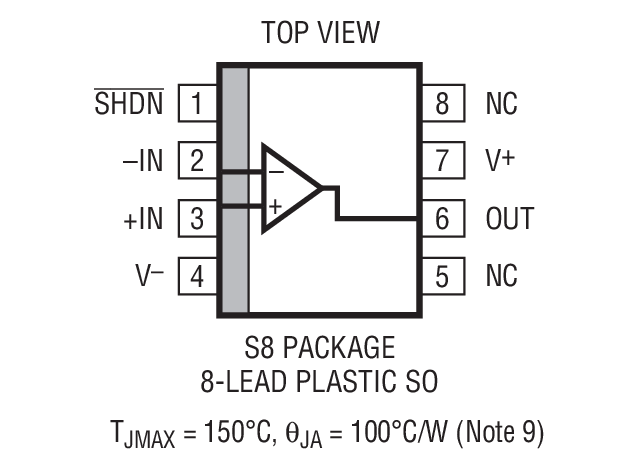

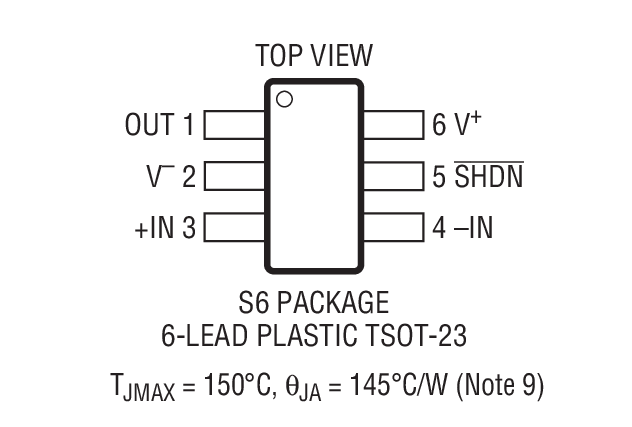

LT1809 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1810 具有标准的双通道运算放大器引出脚配置,并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器,以改善输入/输出范围和性能。


应用

  • 驱动 A/D 转换器
  • 低电压信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 视频线路驱动器



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
