概览
优势和特点
- 轨至轨输入和输出
- 小外形 SOT-23 封装
- 增益带宽乘积：10MHz
- –40ºC 至 85ºC 工作温度范围
- 转换速率：2.25V/µs
- 低输入失调电压：1.5mV (最大值)
- 高输出电流：25mA (最小值)
- 技术规格针对 3V、5V 和 ±5V 电源而拟订
- 高电压增益：1000V/mV (10k 负载)
- 高 CMRR：96dB (典型值)
- 高 PSRR：90dB (典型值)
- 输入偏置电流：300nA (最大值)
- 输入失调电流：25nA (最大值)
- 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装
产品详情

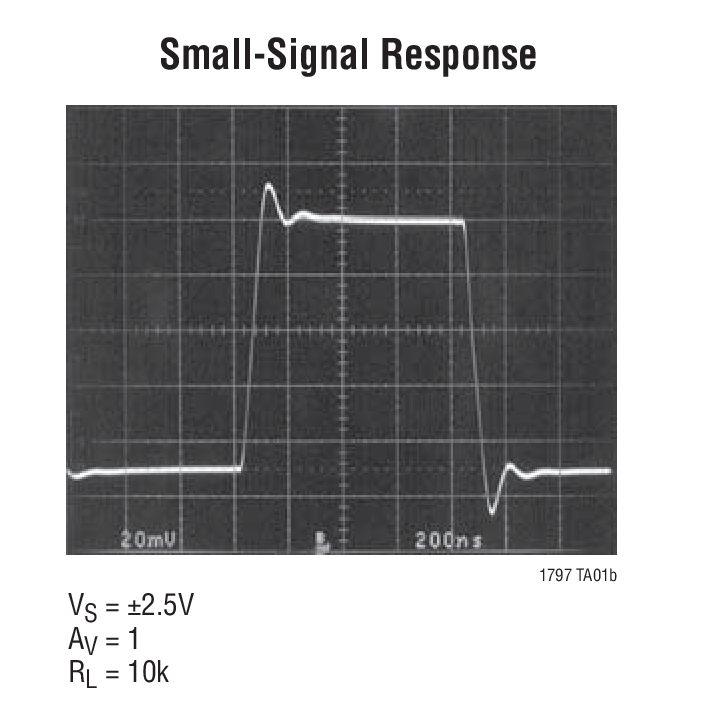

LT®1797 是一款具有稳定单位增益的 10MHz 运算放大器，可提供小外形 SOT-23 封装，采用总电压位于 2.7V 至 12V 之间的单工作电源和分离工作电源。该放大器吸收 1mA 的静态电流，并具有一个 2.25V/µs 的转换速率。
LT1797 的输入共模范围包括两个电源轨，从而使其成为电流检测应用的理想选择。输入级拥有反相保护功能，用于防止在输入被驱动至电源电压范围之外时产生误输出。输入引脚中包括保护电阻器，这样，当强制输入高于或低于电源电压时，电流就不会变得过大。
LT1797 的输出可以摆至 V+ 的 50mV 以内及 V– 的 8mV 以内，而不会在任何一种情况下吸收过大的电流。这款放大器能够驱动高达 25mA 的负载，并且仍然保持了轨至轨输入和输出能力。

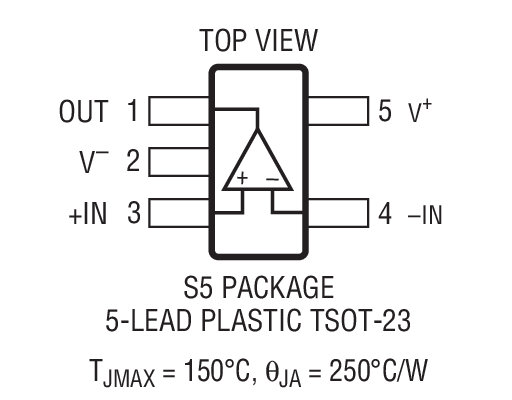

LT1797 运算放大器采用节省空间的 5 引脚 SOT-23 封装。
应用
- 便携式仪表
- 轨至轨缓冲放大器
- 低电压信号处理
- 驱动 A/D 转换器
- 电池供电型系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R378 Reliability Data3/22/2018
-
DC417B - Demo Manual2/1/2012
-
采用降压型控制器产生负电压1/1/2019
-
Synchronous Switching Regulator Controller Allows Inputs up to 100V8/1/2004 LT Journal
-
SOT-23 10MHz Rail-to-Rail Op Amp Saves Board Space and Power11/1/2000 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1797
