优势和特点
- 超过了针对全速、下游 ADSL 线路驱动器的所有要求
- ±500mA 最小 IOUT
- ±11.1V 输出摆幅，VS = ±12V，RL = 100Ω
- ±10.9V 输出摆幅，VS = ±12V，IL = 250mA
- 低失真：–82dBc (在 1MHz，给 50Ω 负载提供 2VP-P)
- 省电的可调电源电流
- 功率增强型小占板面积封装：
20 引脚 TSSOP 封装和 20 引脚 SW 封装 - 200MHz 增益带宽
- 500V/μs 转换速率
- 规格在 ±15V、±12V 和 ±5V
产品详情
LT1794是一款500mA小输出电流、双通道运算放大器，具有出色的失真性能。这些放大器的增益非常稳定，但可以很容易对较低增益进行补偿。扩展输出摆幅支持较低供电轨以降低系统功耗。电源电流通过外部电阻设置以优化功耗。LT1794具有平衡的高阻抗输入以及低输入偏置电流和输入失调电压。可以轻松实现有源端接，进一步降低系统功耗。短路保护和热关断确保了器件的耐用性。
这些输出将100Ω负载驱动至±11.1V（±12V电源电压下）和±10.9V（250mA负载下）。增加了较低电源电压摆幅的LT1794可用于升级LT1795线路驱动器应用。

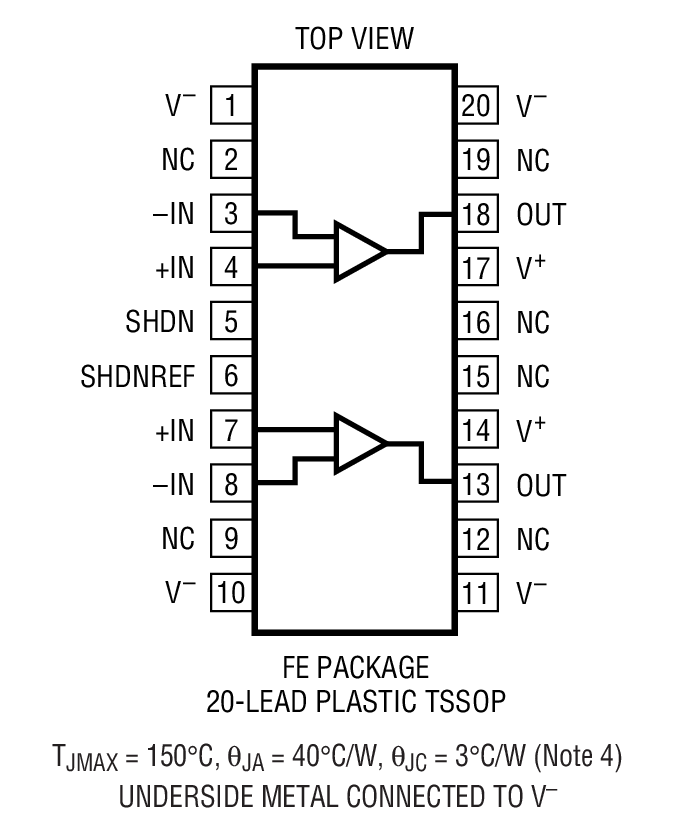

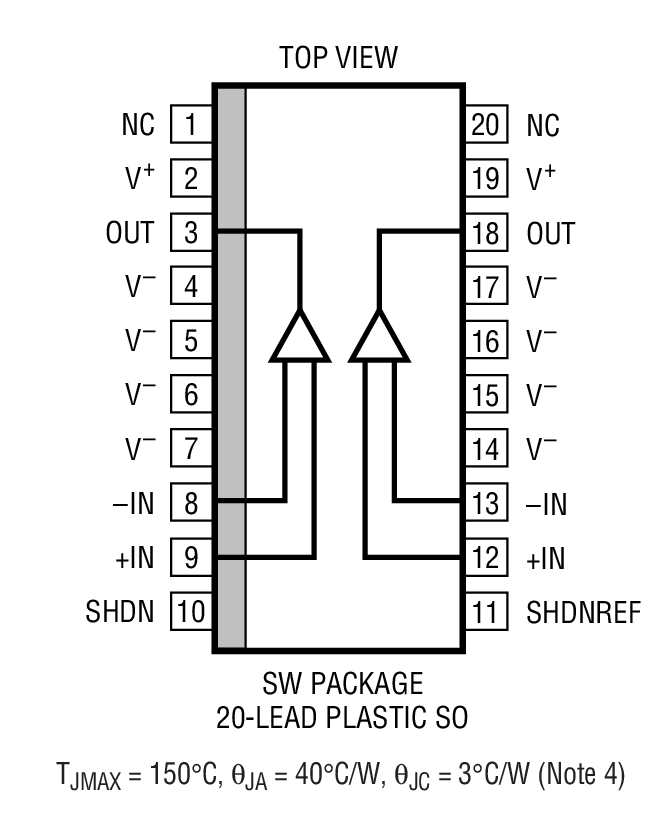

LT1794采用极小的散热增强型20引脚TSSOP封装，较大程度地提高了线路驱动器应用中的端口密度。同时还提供20引脚SW封装。
应用
- 高密度ADSL中央局线路驱动器
- 高效率ADSL、HDSL2、G.lite、SHDSL线路驱动器
- 缓冲器
- 测试设备放大器
- 电缆驱动器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
