LT1787

量产

精准、高压侧电流 检测放大器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入失调电压：75µV (最大值)
  • 60V 电源操作 (LT1787HV)
  • 12 位动态范围
  • 工作电流：60µA
  • 用户可选的外部检测电阻器
  • 双向高压侧电流检测
  • 单向或双向输出
  • 输入噪声滤波
  • -40℃ 至125℃ 工作电压范围
  • 采用 8 引脚 SO 和 MSOP 封装

LT®1787 是一款完整的微功率精准高压侧电流检测放大器。LT1787 通过一个外部检测电阻器两端的电压来监视双向电流。一个电流或电压输出负责指示检测电流的方向和大小。LT1787 提供了大于 12 位的动态范围和 40µV 的超低输入失调电压 (典型的全标度输入电压为 250mV)。板载精准电阻器设定了一个数值为 8 的固定增益。利用一个布设于 FIL- 和 FIL+ 引脚之间的电容器轻松地实现了输入信号滤波。LT1787HV 可在 2.5V 至 60V 的总电源电压范围内运作，而 LT1787 则可在 2.5V 至 36V 的总电源电压条件下工作。这两种器件版本均具有超过 120dB 的 PSRR。LT1787/LT1787HV的消耗电流仅为 60µA，并采用 8 引脚 SO 和 MSOP 封装。

Applications

  • 电池监视
  • 功率监视
  • 便携式电话
  • 蜂窝电话
  • 便携式测试/测量系统
  • 电池式系统

LT1787
精准、高压侧电流 检测放大器

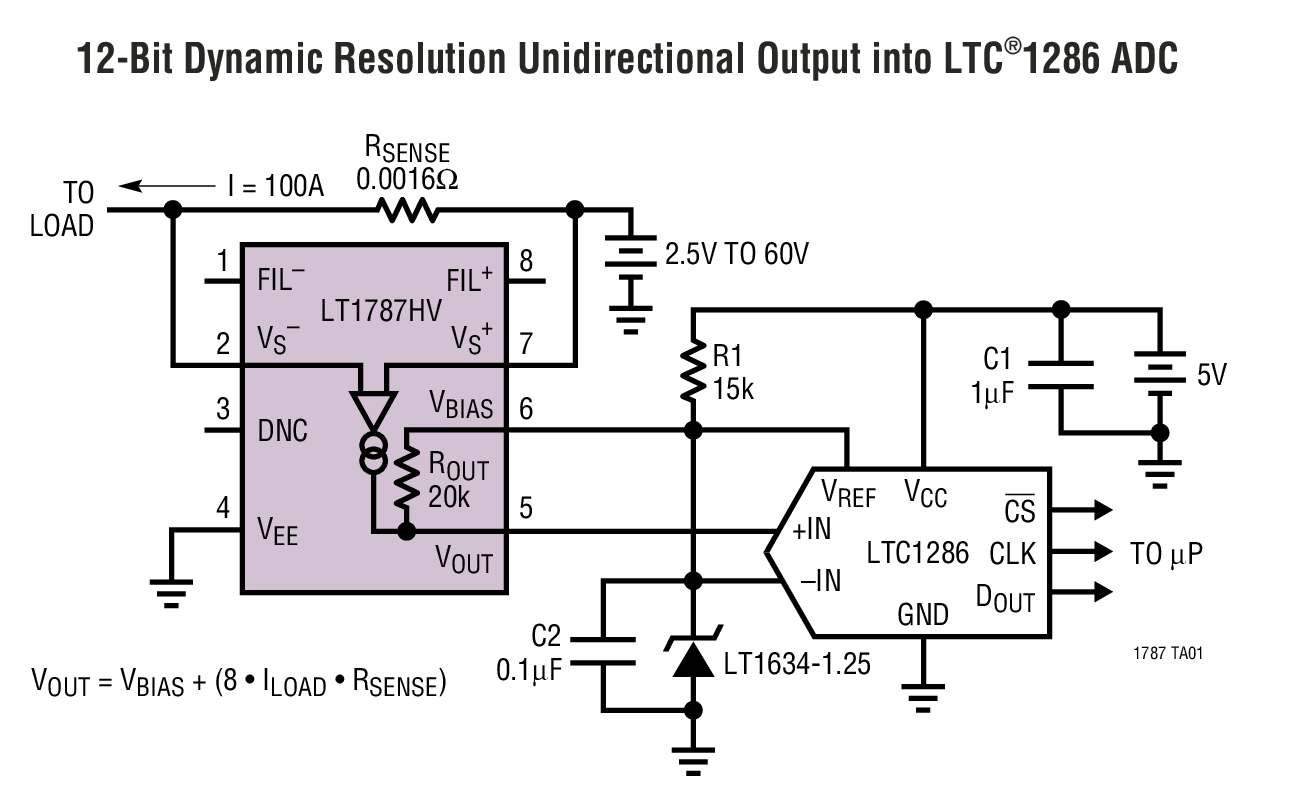

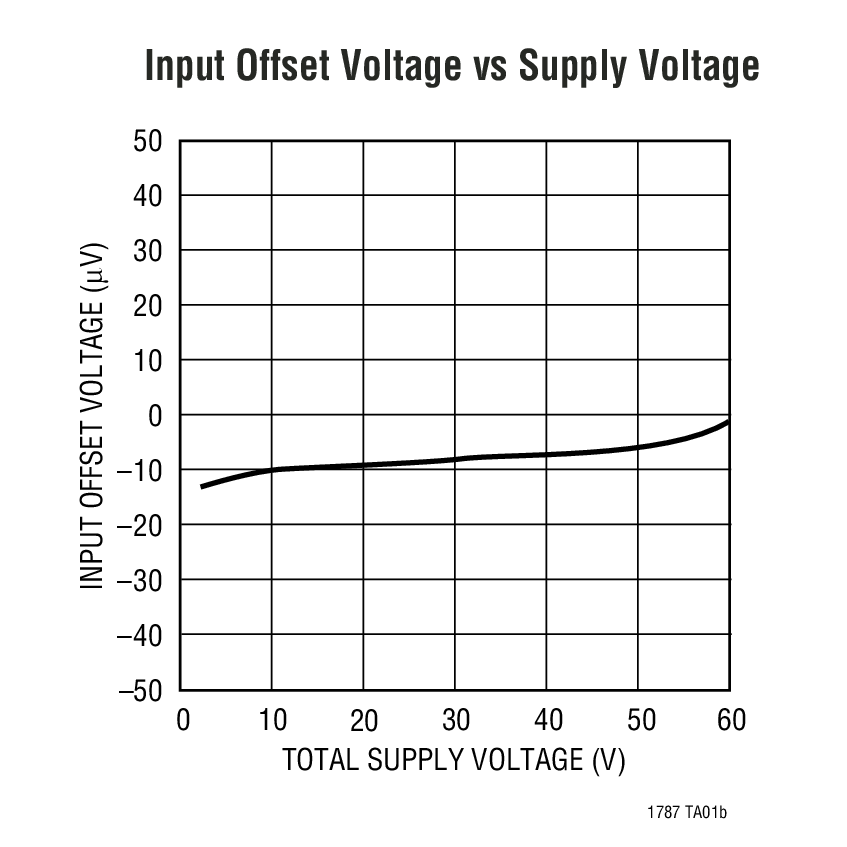

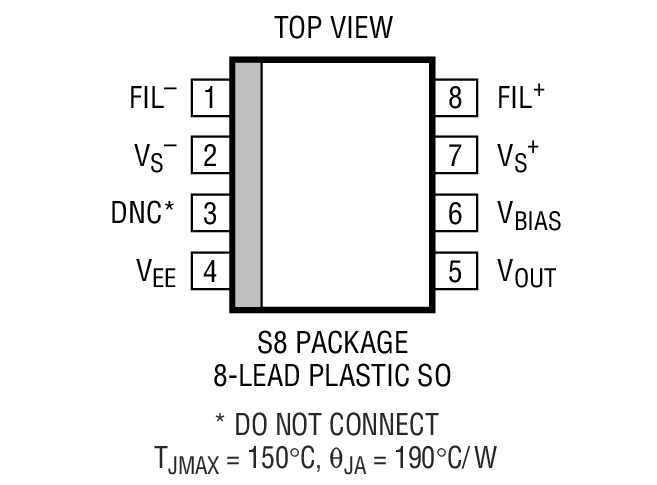

12-Bit Dynamic Resolution Unidirectional Output into LTC1286 ADC Input Offset Voltage vs Supply Voltage Product Package 1 Product Package 2
