特性
- 轨至轨输入和输出
- 经 100% 测试的低电压噪声:
- 在 1kHz 时的典型值为 3.2nV/√Hz
- 在 1kHz 时的最大值为 4.5nV/√Hz

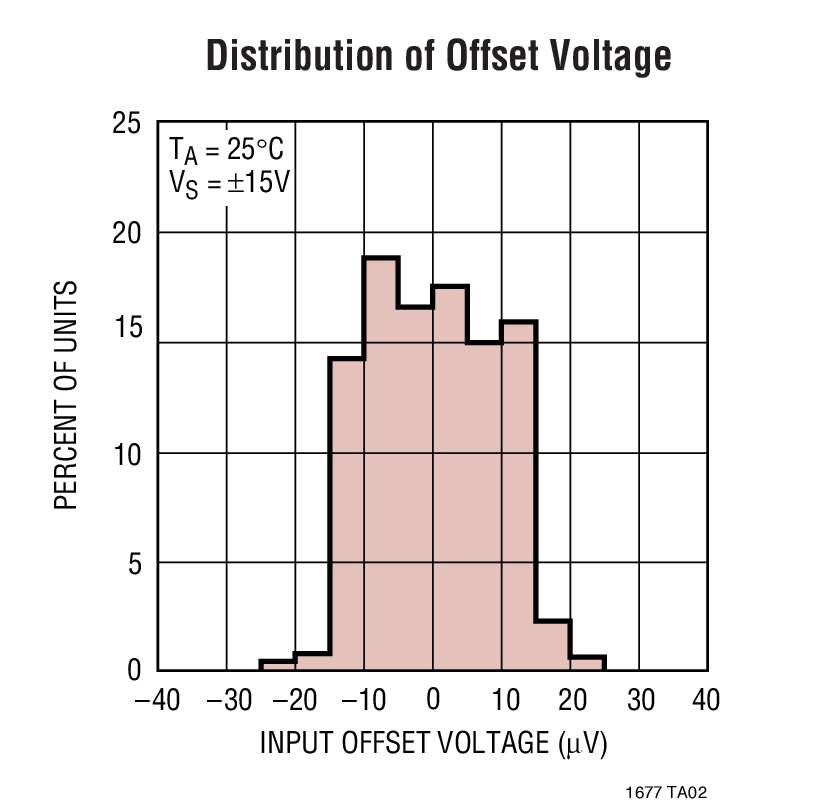

- 失调电压:60μV (最大值)
- 低的 VOS 漂移:0.2μV/°C (典型值)
- 低的输入偏置电流:20nA (最大值)
- 宽电源范围:3V 至 ±18V
- 高的 AVOL:7V/μV (最小值),RL = 10k
- 高 CMRR:109dB (最小值)
- 高 PSRR:108dB (最小值)
- 增益带宽乘积:7.2MHz
- 转换速率:2.5V/μs
- 工作温度范围:–40°C 至 85°C
更多细节
LT®1677 具有轨至轨运算放大器可提供的最低噪声性能:3.2nV/√Hz 宽带噪声、13Hz 的 1/f 拐角频率和 0.1Hz 至 10Hz 频率范围内的 90nV 峰至峰噪声。低噪声与出色的精度相结合:20μV 失调电压和 0.2μV/°C 漂移、130dB 共模和电源抑制以及 7.2MHz 增益带宽乘积。共模范围超过电源电压达 100mV。
LT1677 的电压增益极高 ,在驱动一个 10k 负载时为 1,900,000 (典型值)。
在器件的设计、加工和测试过程中,对多项关键参数整体分布的优化给予了特殊的关注。因此,与同类竞争轨至轨放大器相比,其规格指标有了引人注目的改善。
应用
- 低噪声信号处理
- 微伏 (μV) 级准确度门限检测
- 应变仪放大器
- 磁头前置放大器
- 直接耦合音频增益级
- 红外线探测器
- 电池供电型传声器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
6
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1677
文档
7
筛查
1 应用
全部
全部
可靠性数据
1
更新 03/22/2018
英文
R334 Reliability Data
27.68 K
用户手册
1
更新 02/01/2012
英文
DC417B - Demo Manual
137.00K
技术文章
2
HTML
更新 05/01/2000
英文
HTML
更新 09/01/2009
英文
设计笔记
2
HTML
更新 04/01/2000
日文
HTML
更新 04/01/2000
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
6
参考资料 1
产品选型卡 1
设计资源 6
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

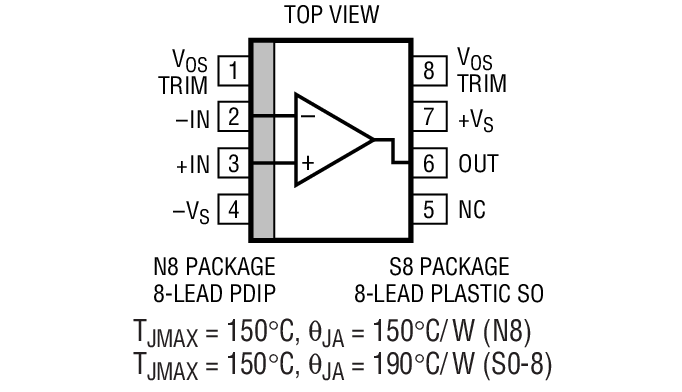

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
