特性
- 100MHz 像素切换
- –3dB 带宽:250MHz
- 通道切换时间:2.5ns
- 可扩展至较大的阵列
- 可直接驱动电缆
- 高转换速率:1100V/μs
- 低切换瞬变:50mV
- 停机电源电流:100μA
- 输出短路保护
- 采用小型 16 引脚 SSOP 封装

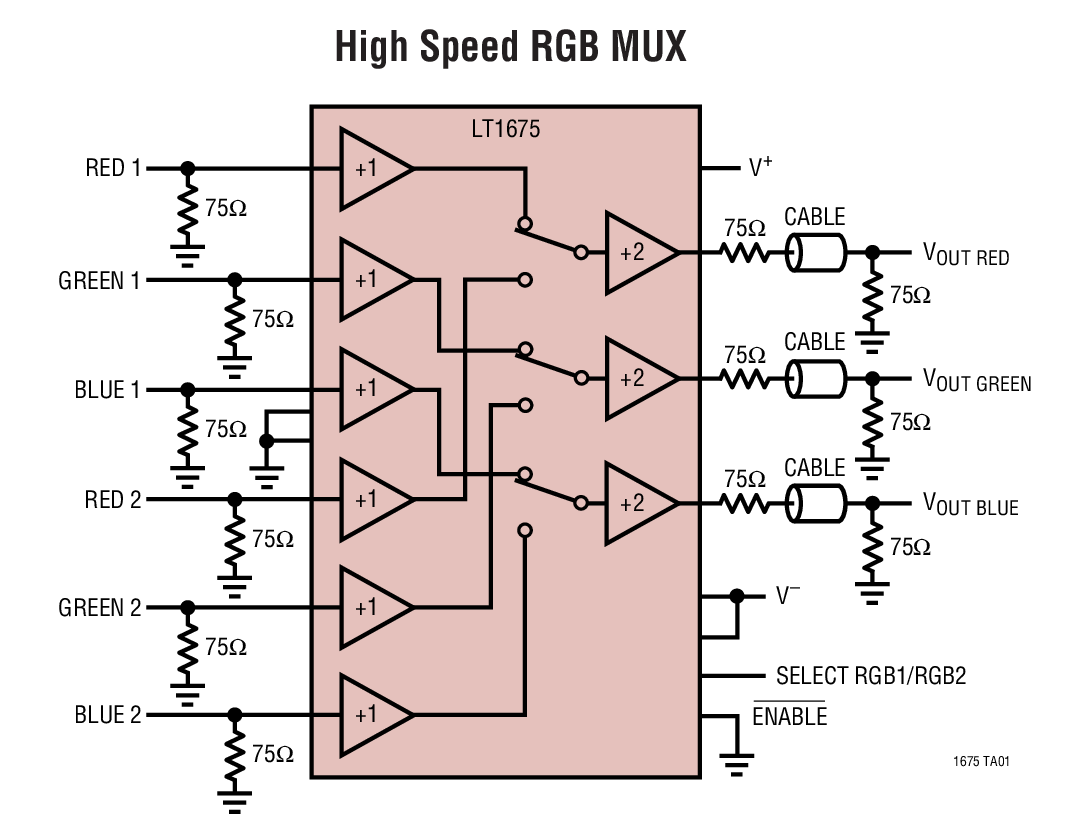

LT®1675 是一款高速 RGB 多路复用器,专为像素切换和快速工作站绘图而设计。该器件片内集成了 3 个单刀双掷 (SPDT) 开关和 3 个电流反馈放大器。电流反馈放大器负责驱动双端接 50Ω 或 75Ω 电缆,并针对数值为 2 的固定增益进行配置,因而免除了 6 个外部增益设定电阻器。SPDT 开关被设计为“先断后连”,以较大限度减少耦合至输入的无用信号。
LT1675-1 是具有两个输入、单个输出的单通道版本,非常适合视频同步等单通道应用。

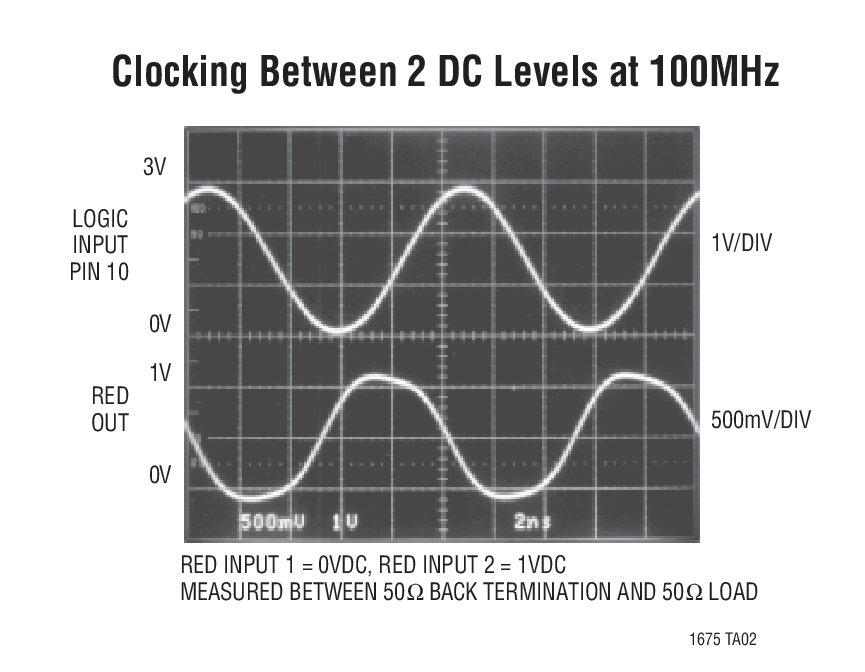

LT1675 拥有高切换速度的关键是凌力尔特 (现隶属 ADI) 的专有高速双极型工艺。该多路复用器 (MUX) 能够以高于 100MHz 的速率在信号源之间切换,具有高于 1100V/μs 的转换速率和 250MHz 的 –3dB 带宽。电源要求为 ±4V 至 ±6V,功耗仅为 300mW (采用 ±5V 电源) 或 100mW (LT1675-1)。可扩展特性采用停用引脚将关断器件中的功耗减低至接近 0mW。
与采用大尺寸多引脚封装的同类竞争解决方案不同,LT1675 可提供 16 引脚窄体 SSOP 封装。这种小占板面积 (SO-8 封装的尺寸) 可打造一款非常干净的高性能解决方案。LT1675-1 采用纤巧型 MSOP 封装和 SO-8 封装。
应用
- RGB 切换
- 工作站绘图
- 像素切换
- 同轴电缆驱动器
- 高速信号处理
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1675
文档
筛查
1 应用
数据手册
2
用户手册
1
523.00K
可靠性数据
1
20.05 K
技术文章
1
设计笔记
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

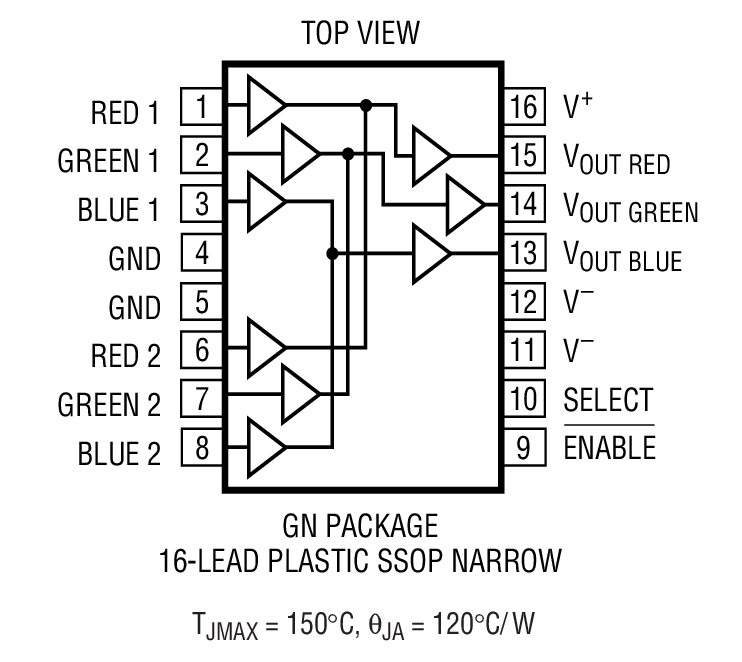

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LT1675CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) |
|
|
LT1675CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
|
|

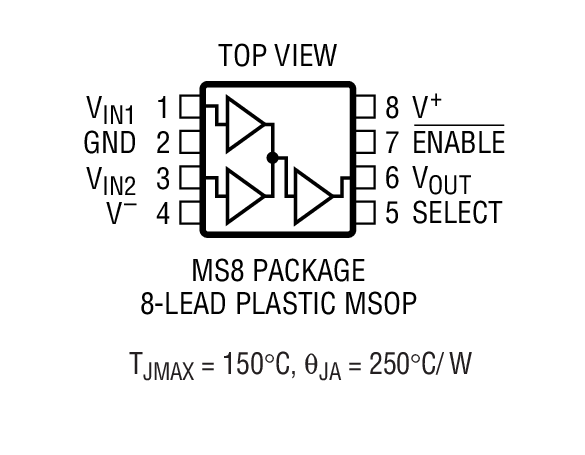

LT1675CMS8-1#PBF | 8-Lead MSOP |
|
|
LT1675CMS8-1#TRPBF | 8-Lead MSOP |
|
|

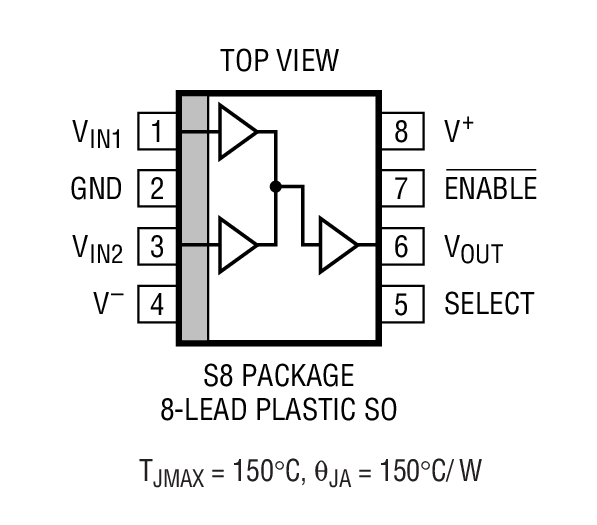

LT1675CS8-1#PBF | 8-Lead SOIC (Narrow 0.15 Inch) |
|
|
LT1675CS8-1#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
|
- LT1675CGN#PBF
- 引脚/封装图-中文版
- 16-Lead SSOP (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1675CGN#TRPBF
- 引脚/封装图-中文版
- 16-Lead SSOP (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1675CMS8-1#PBF
- 引脚/封装图-中文版
- 8-Lead MSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1675CMS8-1#TRPBF
- 引脚/封装图-中文版
- 8-Lead MSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1675CS8-1#PBF
- 引脚/封装图-中文版
- 8-Lead SOIC (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1675CS8-1#TRPBF
- 引脚/封装图-中文版
- 8-Lead SOIC (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LT1675CGN#PBF
量产
LT1675CGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LT1675CGN#PBF
量产
LT1675CGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LT1675CGN#PBF
量产
LT1675CGN#TRPBF
量产
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT1675CMS8-1#PBF
量产
LT1675CMS8-1#TRPBF
量产
2月 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT1675CMS8-1#PBF
量产
LT1675CMS8-1#TRPBF
量产
10月 24, 2024
- 24_0246
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LT1675CS8-1#PBF
量产
LT1675CS8-1#TRPBF
量产
10月 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1675CS8-1#PBF
量产
LT1675CS8-1#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1675CS8-1#PBF
量产
LT1675CS8-1#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LT1675CGN#PBF
量产
LT1675CGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LT1675CGN#PBF
量产
LT1675CGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LT1675CGN#PBF
量产
LT1675CGN#TRPBF
量产
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT1675CMS8-1#PBF
量产
LT1675CMS8-1#TRPBF
量产
2月 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
10月 24, 2024
- 24_0246
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LT1675CS8-1#PBF
量产
LT1675CS8-1#TRPBF
量产
10月 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1675CS8-1#PBF
量产
LT1675CS8-1#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1675CS8-1#PBF
量产
LT1675CS8-1#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC240A
LT1675CGN | 集成电流反馈放大器的250MHz RGB视频2:1多路复用器
产品详情

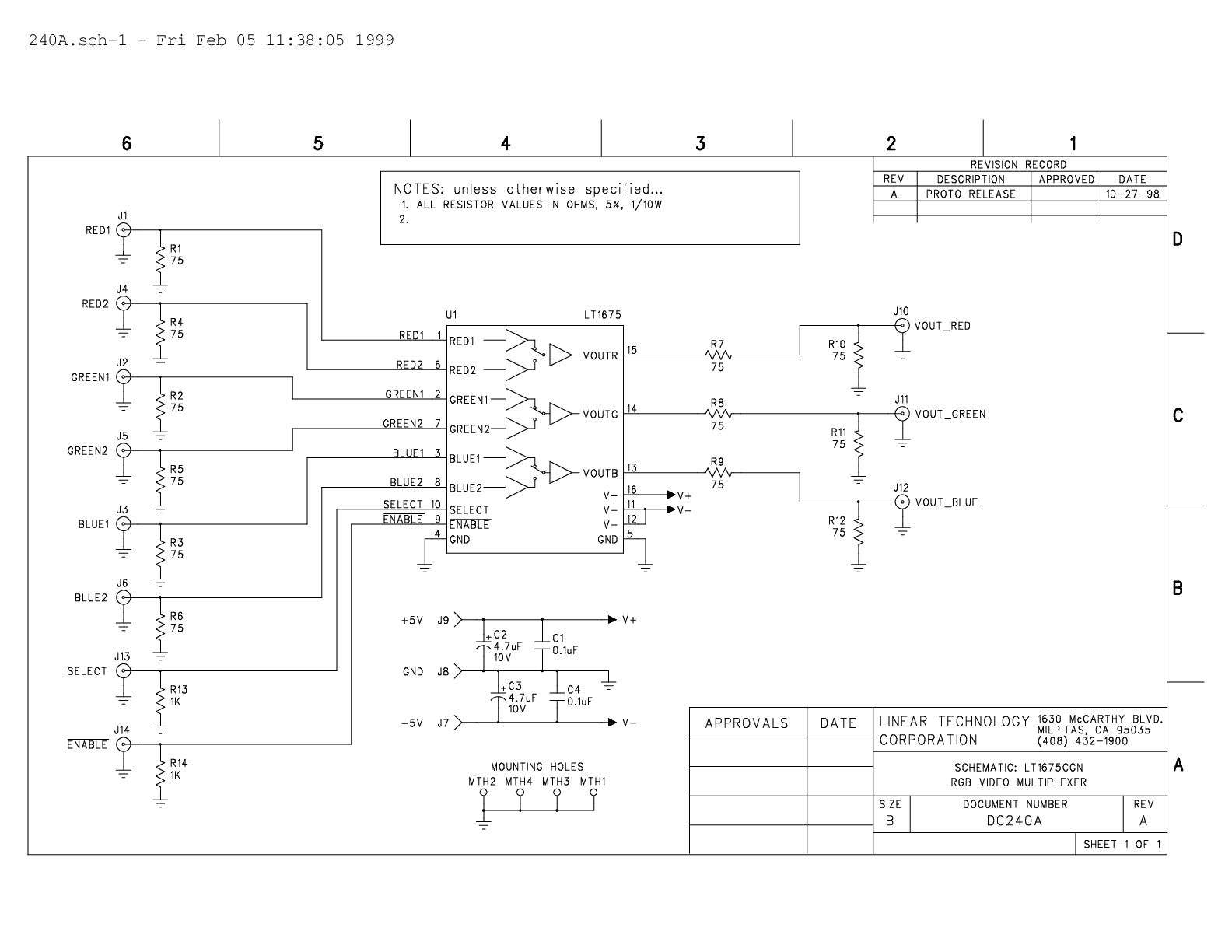

DC240A:LT1675集成放大器的250MHz、三通道和单通道RGB多路复用器演示板。
