特性
- 50MHz 增益带宽
- 800V/μs 转换速率
- 每个放大器的最大电源电流为 5mA
- 具稳定的单位增益
- C-Load™ 运放可驱动全容性负载
- 9nV/√Hz 输入噪声电压
- 1mV 最大输入失调电压
- 1μA 最大输入偏置电流
- 250nA 最大输入失调电流
- 驱动 500Ω 负载时的最小输出摆幅为 ±13V
- 驱动 150Ω 负载时的最小输出摆幅为 ±3.2V
- 4.5V/mV 最小 DC 增益，RL = 1k
- 60ns 稳定时间至 0.1%，10V 阶跃
- 0.2% 差分增益，AV = 2，RL = 150Ω
- 0.3° 差分相位，AV = 2，RL = 150Ω
- 规格在 ±2.5V、±5V 和 ±15V
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®1361 / LT1362 是双通道和四通道低功率、高速运算放大器，具备卓越的 AC 和 DC 性能。与具有相似带宽的同类器件相比，这两款放大器拥有低得多的电源电流和较高的转换速率。电路拓扑是一个具有匹配高阻抗输入和电流反馈放大器之转换特性的电压反馈放大器。高转换速率和单级设计提供了卓越的稳定特性，从而使这个电路成为数据采集系统的理想选择。每个输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±13V，和采用 ±5V 电源把一个 150Ω 负载驱动至 ±3.2V。另外，这两款放大器还能在驱动任何容性负载时保持稳定，因而使得它们适用于缓冲器或电缆驱动应用。
LT1361 / LT1362 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的双极型互补制造工艺。如果需要 LT1361 / LT1362 的单通道放大器版本，请参见 LT1360 的产品手册。假如需要具有较高电源电流的较高带宽器件，请参阅 LT1363 至 LT1365 的产品手册。倘若需要较低电源电流放大器，则请查阅 LT1354 至 LT1359 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。
应用
- 宽带放大器
- 缓冲器
- 有源滤波器
- 视频及 RF 放大
- 电缆驱动器
- 数据采集系统
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
3
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1361
文档
8
筛查
1 应用
全部
-
全部
-
数据手册
-
设计笔记
-
用户手册
-
可靠性数据
-
技术文章
全部
-
全部
-
英文
设计笔记
2
更新 06/28/2016
英文
HTML
更新 07/01/1995
英文
用户手册
2
更新 09/24/2009
英文
DC296A - Demo Manual
103.00K
更新 09/24/2009
英文
DC306A - Demo Manual
308.00K
可靠性数据
1
更新 03/23/2018
英文
R290 Reliability Data
21.06 K
技术文章
2
HTML
更新 02/01/2000
英文
HTML
更新 09/01/1999
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
8
数据手册 1
可靠性数据 1
用户手册 2
设计笔记 2
技术文章 2
设计资源 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1361CN8#PBF |
8-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1361CS8#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1361CS8#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
- LT1361CN8#PBF
- 引脚/封装图-中文版
-
8-Lead PDIP (Narrow 0.3 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1361CS8#PBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1361CS8#TRPBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
10月 8, 2024
- 24_0234
Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
LT1361CN8#PBF
量产
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
LT1361CN8#PBF
量产
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LT1361CN8#PBF
量产
10月 8, 2024
- 24_0236
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
10月 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 8, 2024
- 24_0234
Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
10月 8, 2024
- 24_0236
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
10月 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
软件和型号相关生态系统
评估套件 2

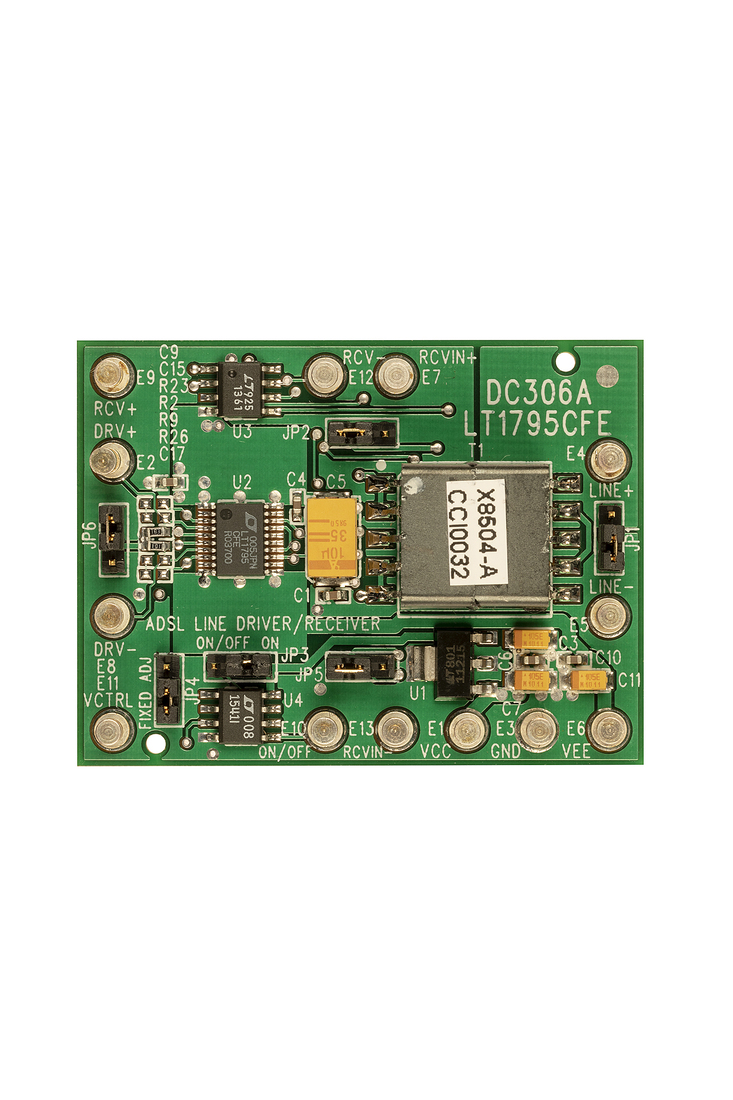

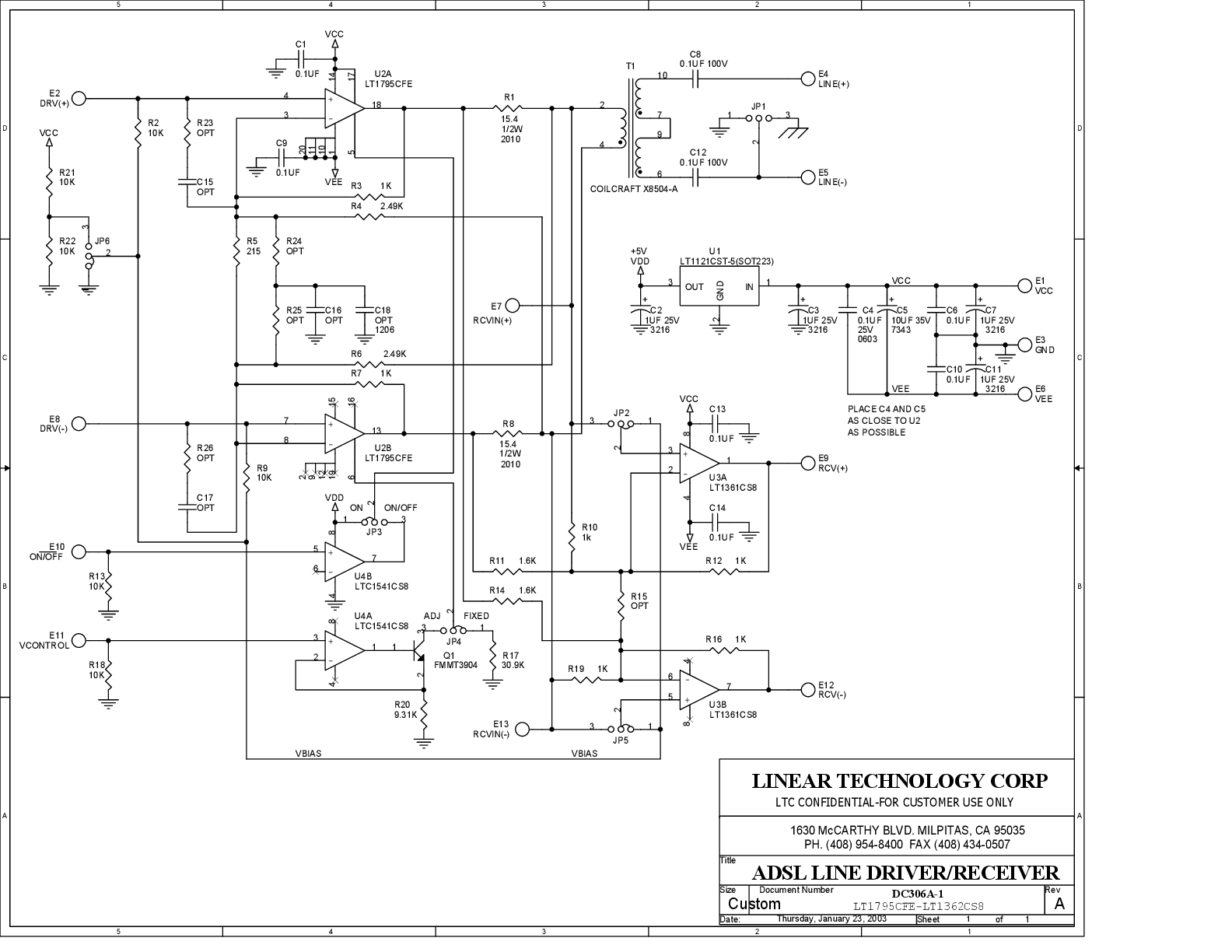

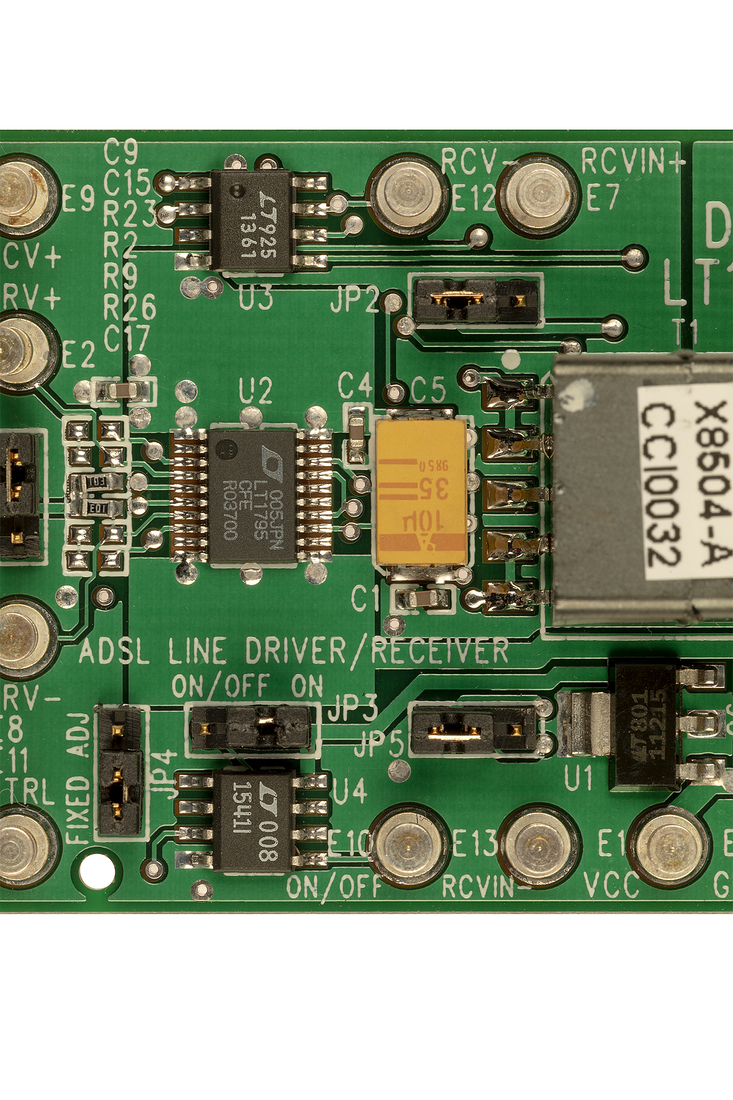

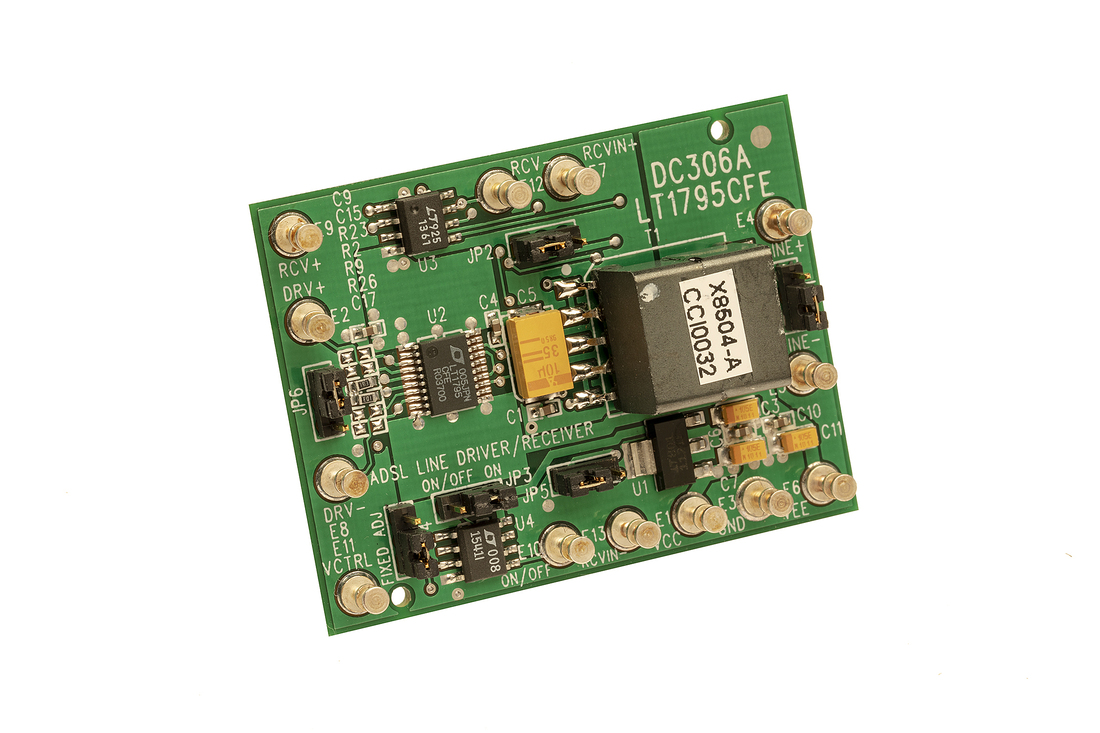

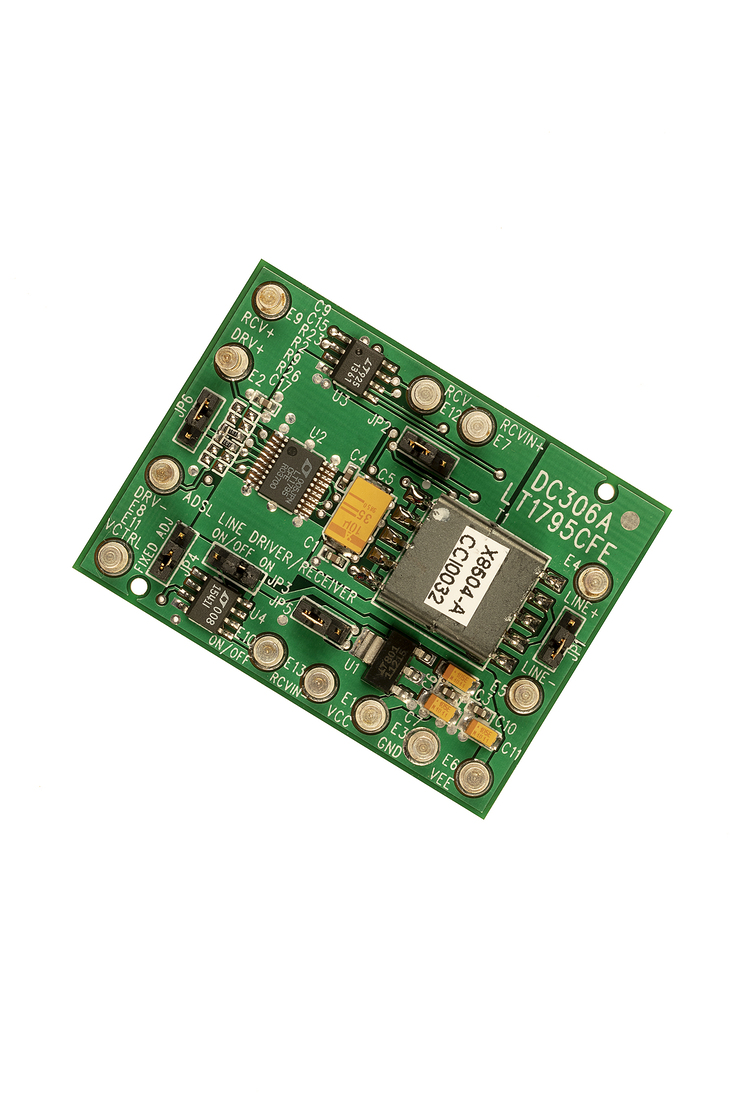

DC306A-A
LT1795CFE, LT1361CS8 | ADSL Line Driver/Receiver
产品详情
DC306A-A Demo Board for:
LT1361 Dual and Quad 50MHz, 800V/µs Op Amps
LT1795 Dual 500mA/50MHz Current Feedback Line Driver Amplifier
资料
DC296A
LT1361CS8、LT1210CR | 集成15A负载脉冲发生器的移动CPU VRM测试仪，1路输入，3路输出
产品详情
DC296A演示板适用于：
LT1361双通道和四通道50MHz、800V/µs运算放大器
LT1210 1.1A、35MHz电流反馈放大器(CFA)
资料
