产品模型
5
特性
- 增益-带宽：500MHz
- 可在增益 = 10 的情况下保持稳定 (未补偿)
- 转换速率：200V/μs
- 输入噪声电压：3nV/√Hz
- C-LOAD™ 运放可驱动容性负载
- 外部补偿引脚
- 最大输入失调电压：300μV
- 最大输入偏置电流：300nA
- 最大输入失调电流：300nA
- 可为 500Ω 负载提供的最小输出摆幅：±12V
- 最小 DC 增益：100V/mV，RL = 500Ω
- 至 0.1% 的稳定时间：75ns，10V 阶跃
- 至 0.01% 的稳定时间：120ns，10V 阶跃
- 差分增益：0.4%，AV = 2、RL = 150Ω
- 差分相位：0.1°，AV = 2、RL = 150Ω
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®1222 是一款具绝佳 DC 性能的低噪声、非常高速运算放大器。在未补偿的情况下，LT1222 可在数值为 10 或更大的噪声增益条件下保持稳定，或者，对于较低的闭环增益也可以从外部对该器件进行补偿，付出的代价是带宽和转换速率有所降低。与具有相似带宽及转换速率的器件相比，LT1222 具有减低的输入失调电压、较低的输入偏置电流、较低的噪声和较高的 DC 增益。该电路为单增益级，包括用于获得精准度和高速度的专有 DC 增益提升线路。高增益和快速稳定时间使得这款电路成为数据采集系统的理想选择。另外，此电路还能驱动容性负载，从而使其适用于缓冲器或电缆驱动器应用。补偿节点还可用于对输出摆幅实施箝位。
LT1222 隶属于一个快速、高性能放大器系列，该系列运用了凌力尔特公司的高级互补双极型制造工艺。对于单位增益稳定的应用，可以采用 LT1220；而对于数值为 4 或更大的增益，则可使用 LT1221。
Applications
- 宽带放大器
- 缓冲器
- 有源滤波器
- 视频及 RF 放大
- 电缆驱动器
- 8 位、10 位、12 位数据采集系统
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
5
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1222
文档
9
筛查
1 应用
全部
-
全部
-
数据手册
-
应用笔记
-
设计笔记
-
用户手册
-
可靠性数据
全部
-
全部
-
英文
-
日文
数据手册
1
应用笔记
2
更新 08/20/2007
英文
更新 08/20/2007
英文
设计笔记
3
更新 07/28/2014
英文
更新 02/21/2008
日文
用户手册
2
更新 02/01/2012
英文
DC417B - Demo Manual
137.00K
更新 11/08/2016
英文
DC1416A - Demo Manual
224.35 K
可靠性数据
1
更新 03/23/2018
英文
R164 Reliability Data
25.66 K
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
8
数据手册 1
可靠性数据 1
用户手册 2
应用笔记 2
设计笔记 2
参考资料 1
视频
1
设计资源 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1222CN8#PBF |
8-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1222CS8#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1222CS8#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1222IS8#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1222IS8#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
- LT1222CN8#PBF
- 引脚/封装图-中文版
-
8-Lead PDIP (Narrow 0.3 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1222CS8#PBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1222CS8#TRPBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1222IS8#PBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1222IS8#TRPBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
LT1222CN8#PBF
量产
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LT1222CN8#PBF
量产
12月 14, 2023
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LT1222CS8#PBF
量产
LT1222CS8#TRPBF
量产
LT1222IS8#PBF
量产
LT1222IS8#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1222CS8#PBF
量产
LT1222CS8#TRPBF
量产
LT1222IS8#PBF
量产
LT1222IS8#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
12月 14, 2023
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LT1222CS8#PBF
量产
LT1222CS8#TRPBF
量产
LT1222IS8#PBF
量产
LT1222IS8#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1222CS8#PBF
量产
LT1222CS8#TRPBF
量产
LT1222IS8#PBF
量产
LT1222IS8#TRPBF
量产
软件和型号相关生态系统
评估套件 2
DC417B
DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
产品详情
DC417B：演示板
资料

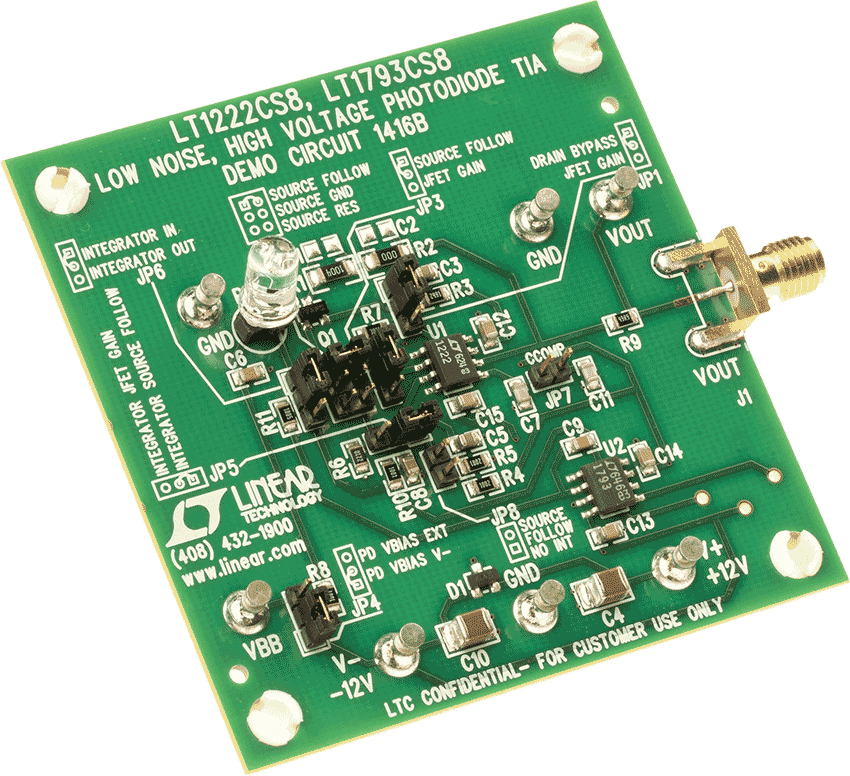

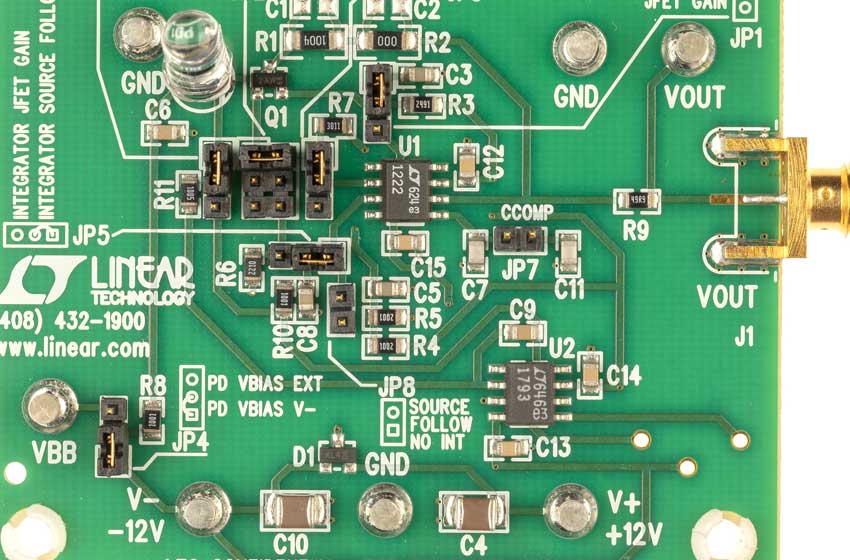

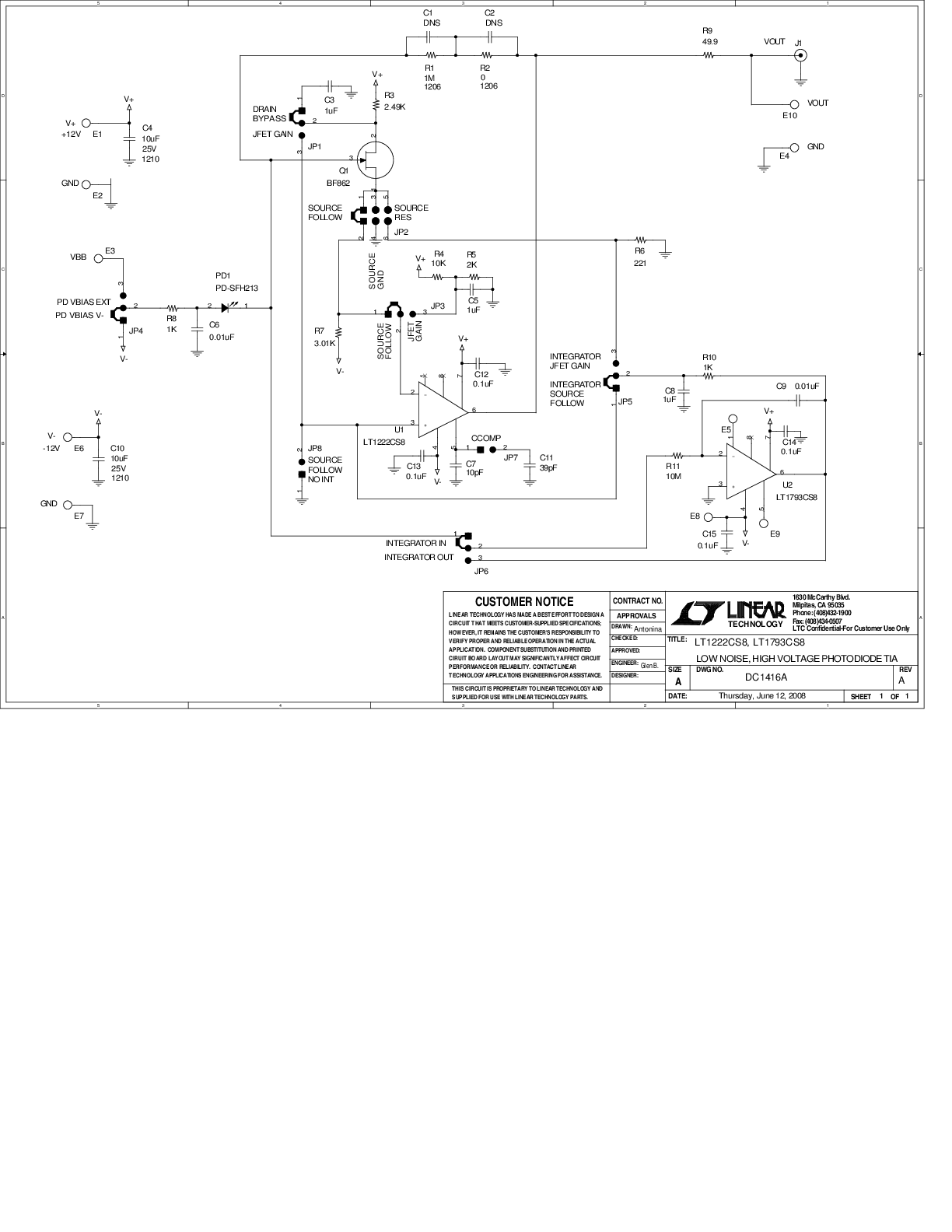

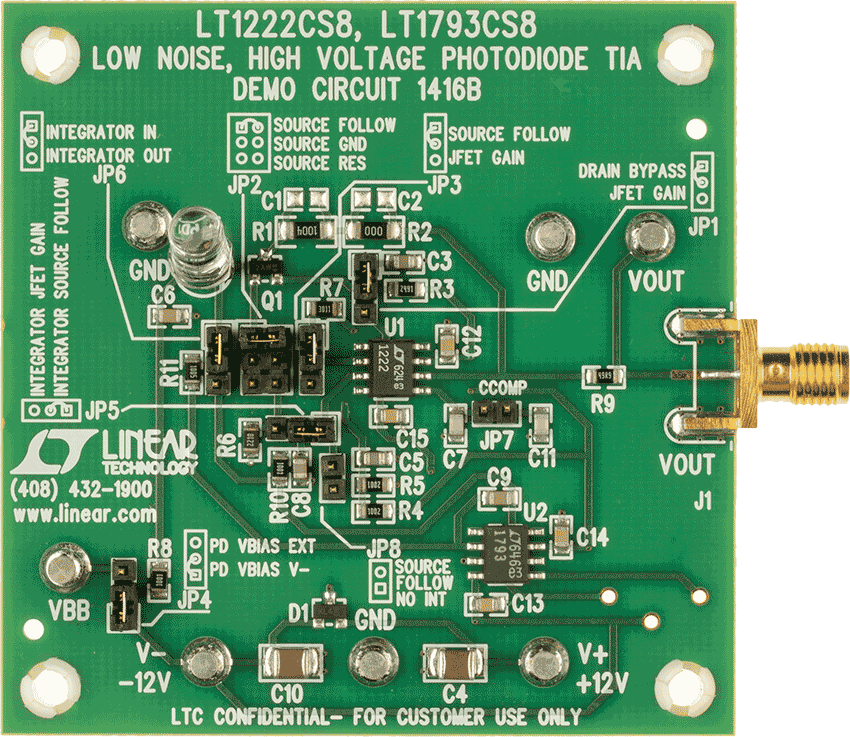

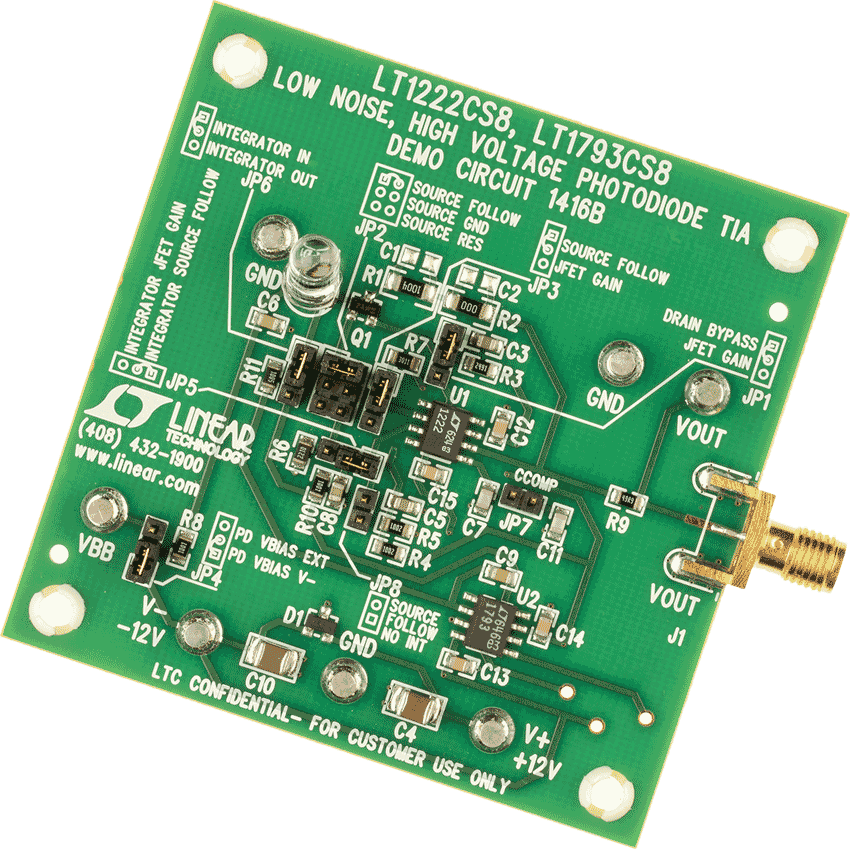

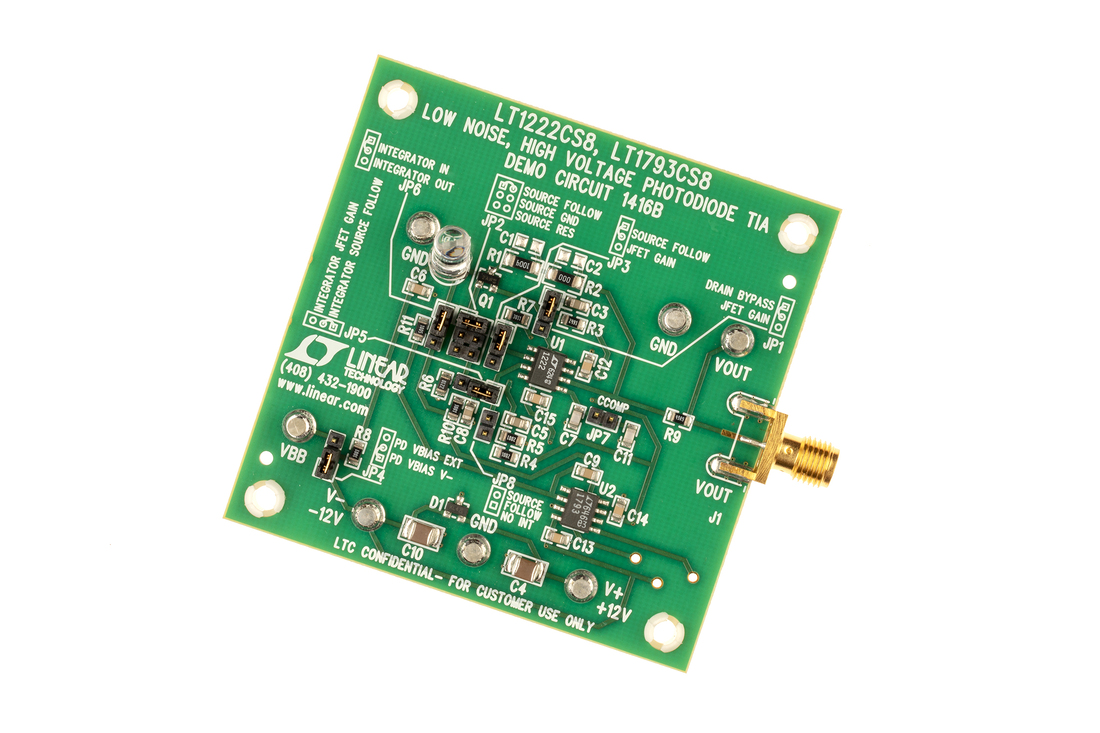

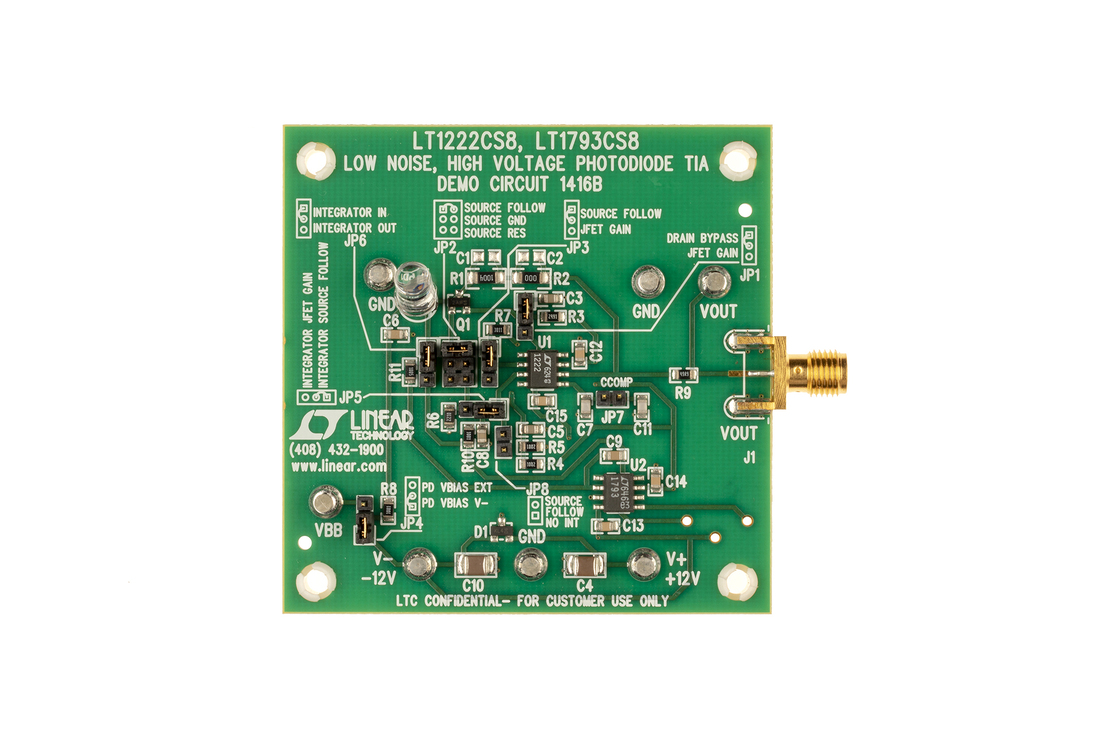

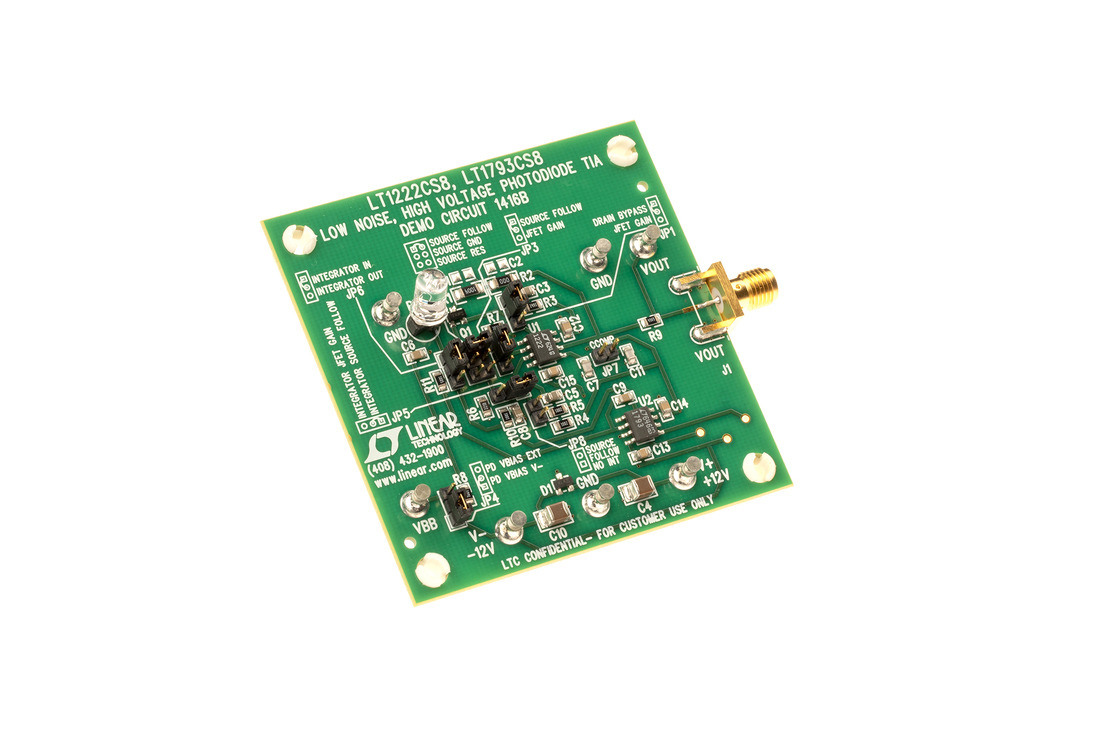

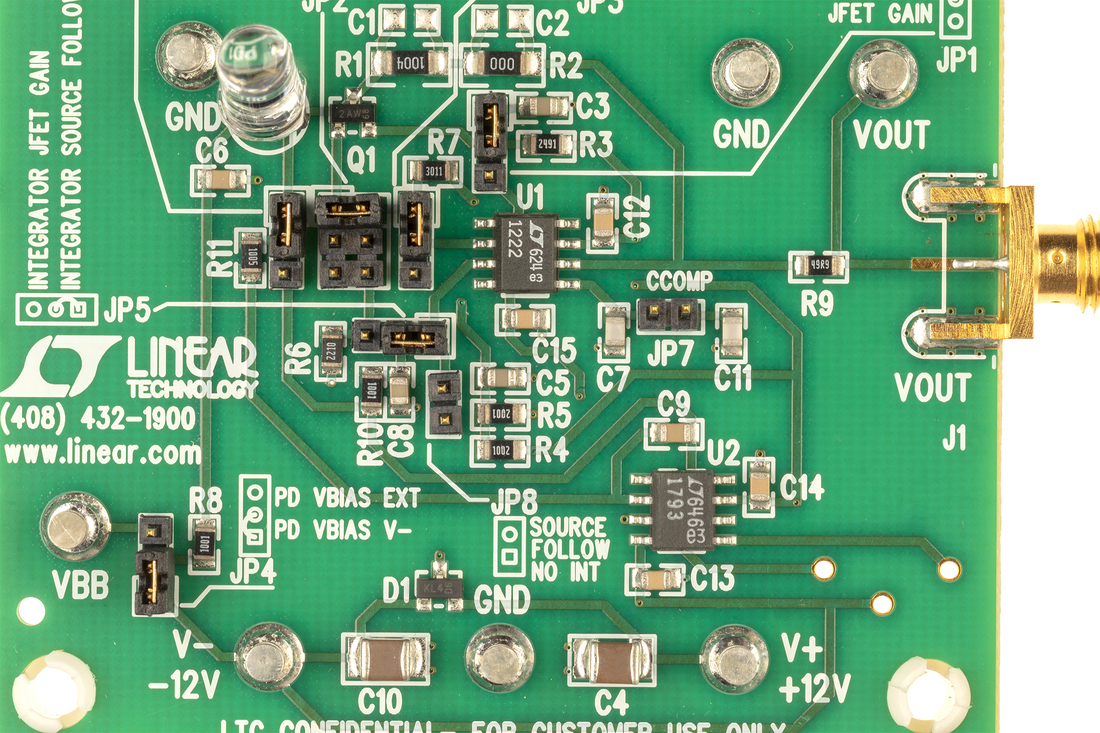

DC1416B
LT1222CS8 Demo Board | 500mHz, 3nV√Hz Operational Amplifier
产品详情
DC1416B: Demo Board for the LT1222 500MHz, 3nV√Hz, AV ≥ 10 Operational Amplifier.
资料
