概览
优势和特点

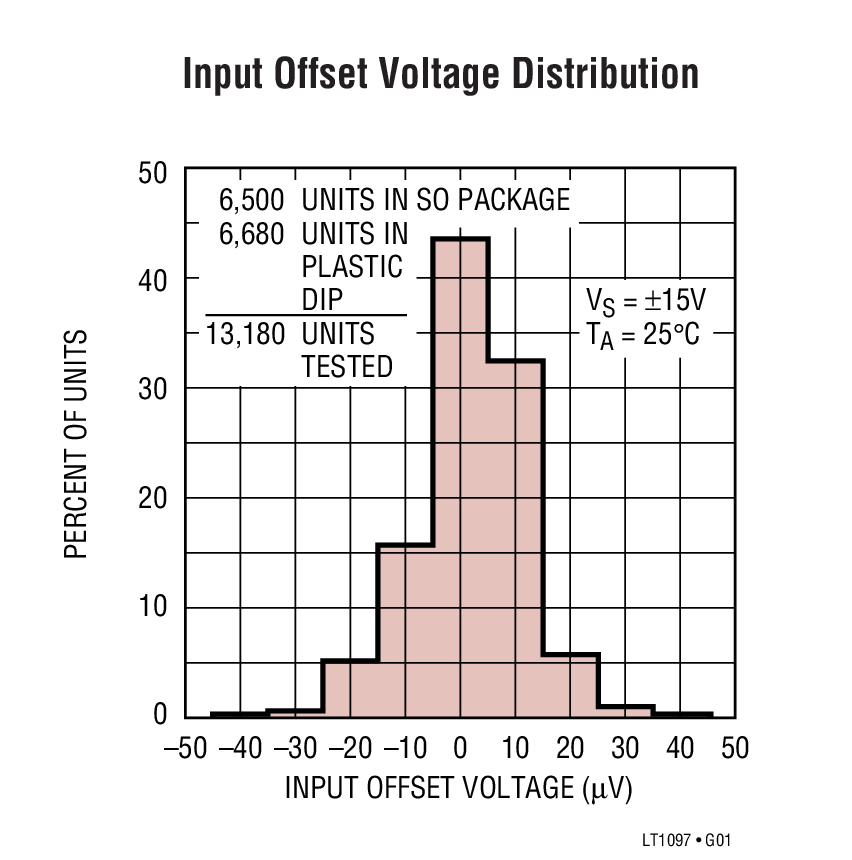

- 失调电压 ……………………………… 50μV (最大值)
- 失调电压漂移 ................................. 1μV/°C (最大值)
- 偏置电流 ……………………….……. 250pA (最大值)
- 失调电流 ……………………….……. 250pA (最大值)
- 偏置和失调电流漂移 …………….… 4pA/°C (最大值)
- 电源电流 .......................................... 560μA (最大值)
- 0.1Hz 至 10Hz 噪声 .............. 0.5μVp-p，2.2pAp-p
- 共模抑制比 (CMRR) ……………….. 115dB (最小值)
- 电压增益 …………………………….. 117dB (最小值)
- 电源抑制比 (PSRR) ………………… 114dB (最小值)
- 保证可依靠两节镍镉 (NiCad) 电池供电运作
产品详情
LT®1097 在整合低价格及出色精准性能方面创立了一个新标准。
在所有的运算放大器数据表中，在首页上列举的规格指标针对的都是精选的昂贵等级产品，而低成本等级产品的指标则被“深埋”在数据表之中，不易察觉。
LT1097 没有任何的精选等级，“特点”部分所罗列的出色性能指标针对的是其专属的等级。
LT1097 的设计工作着重于优化所有精准规格的性能 (在仅 350μA 电源电流)。典型值为 10μV 失调电压、40pA 偏置和失调电流、0.2μV/°C 和 0.4pA/°C 漂移。共模和电源抑制比、电压增益通常超过 128dB。
对于精准、低功率运放重要的所有参数均得以优化。因此，当使用 LT1097 时在大多数应用中都不必进行误差分配计算。
应用
- 以改善的性价比替代 OP-07 / OP-77 / OP-97 / OP-177 / AD707 / LT1001
- 高阻抗差动放大器
- 对数放大器 (宽动态范围)
- 热电偶放大器
- 高精度仪表
- 有源滤波器 (采用小电容器)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R106 Reliability Data3/26/2018
-
AN45 - Measurement and Control Circuit Collection11/29/2012
-
AN28 - Thermocouple Measurement9/20/2010
-
AN72 - A Seven-Nanosecond Comparator for Single Supply Operation8/20/2007
-
AN67 - Linear Technology Magazine Circuit Collection, Volume III8/20/2007
-
AN59 - Applications of the LT1300 and LT1301 Micropower DC/DC Converters8/20/2007
-
DC417B - Demo Manual2/1/2012
-
DN107 - C-Load TM Op Amps Conquer Instabilities6/28/2016
-
DN83 - C-Load TM Op Amps Tame Instabilities6/28/2016
-
DN56 - 3V Operation of Linear Technology Op Amps7/24/2014
-
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison7/24/2014
-
DN51 - Gain Trimming In Instrumentation Amplifier Based Systems7/23/2014
-
Design Note 101: A Precision Wideband Current Probe for LCD Backlight Measurement4/1/1995
-
Consider New Precision Amplifiers for Updated Industrial Equipment Designs9/1/2009 LT Journal
-
May 2000 New Instrumentation Amplifier: Single-Resistor Gain Set and Precision Front End Make Accuracy Easy5/1/2000 LT Journal
-
New Instrumentation Amplifier: Single-Resistor Gain Set and Precision Front End Make Accuracy Easy5/1/2000 LT Journal
-
16-Bit Parallel DAC Has 1LSB Linearity, Ultralow Glitch and Accurate 4-Quadrant Resistors2/1/1999 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1097
配套产品推荐
LT1097 配套产品
推荐 µModule Isolator
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

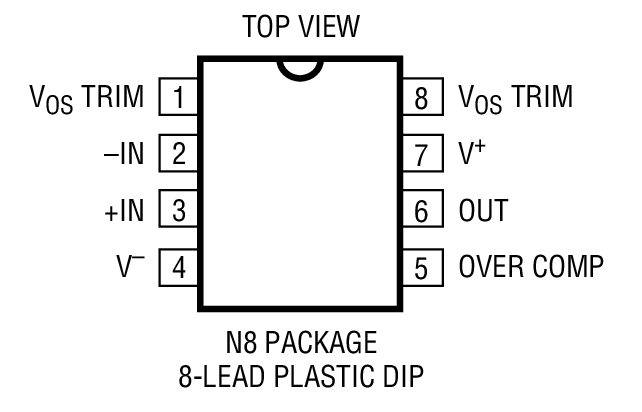

| LT1097CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |

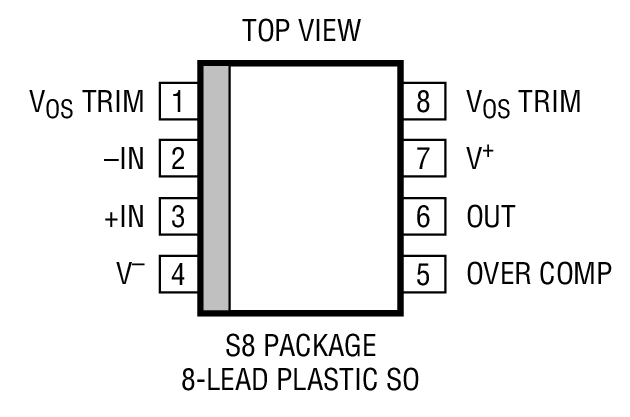

| LT1097S8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1097S8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R106 Reliability Data |
