LT1022

高速、精准、JFET 输入运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT1022 - Operational Amplifiers (Op Amps) Download 2.52 KB LTspice LT1022 - Operational Amplifiers (Op Amps) Download 2.52 KB
产品模型 2
特性

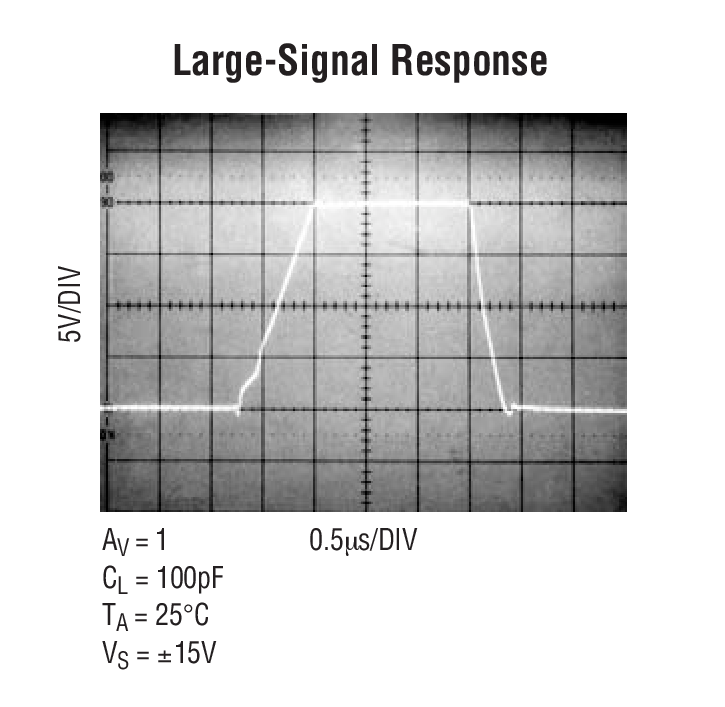

  • 保证的转换速率：23V/μs (最小值)
  • 保证的失调电压：250μV (最大值)
    • –55°C 至 125°C：750μV (最大值)
  • 保证的漂移：5μV/°C (最大值)
  • 保证的偏置电流
    • 70°C：180pA (最大值)
    • 125°C：4nA (最大值)
  • 增益-带宽乘积：8.5MHz (典型值)
  • 至 0.05% 的稳定时间 (10V 阶跃)：0.9μs (典型值)

更多细节
show more Icon

LT®1022 JFET 输入运算放大器兼具高速和精准性能。

26V/μs 转换速率和 8.5MHz 增益-带宽乘积与 80μV (典型值) 失调电压、1.5μV/°C 漂移、在 70°C 时的 50pA 偏置电流和在 125°C 时的 500pA 偏置电流得以同时实现。

250μV 最大失调电压指标在 14 位、10V 系统中代表小于 1/2 最低有效位误差。

LT1022A 满足或超过所有的 OP-16A 和 OP-16E 规格要求。它具有更快的速度和更高的准确度，并且在低温条件下没有稳定性问题。

如下面所示，LT1022 可用作 12 位电流输出 D/A 转换器的输出放大器。

如需一款准确度更高、功耗更低、但是速度较慢的 JFET 输入运放，请查阅 LT1055 的产品手册。


Applications

  • 快速 D/A 输出放大器 (12、14、16 位)
  • 高速仪表
  • 快速、精准的采样及保持
  • 电压至频率转换器
  • 对数放大器
