LT1015

过期

高速双通道线路接收器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 已停产：仅供信息参考。如需潜在替代产品，请联系ADI公司。
  • 响应时间：10ns
  • 锁存的建立时间：2ns
  • 5V单电源供电
  • 8引脚封装实现双重功能
  • 无输入摆率要求
  • 芯片内置锁存功能
  • 真差分输入

已停产：仅供信息参考。如需潜在替代产品，请联系ADI公司。

LT1015是一款双通道高速比较器，适用于线路接收器及其他通用快速比较器功能。该器件响应时间为10ns，具备真差分输入、TTL输出，可用单个5V电源供电。独特的输出级设计几乎能消除转换期间的电源毛刺。这大幅降低了多线路应用中的不稳定性和串扰问题。区别于以往的TTL输出比较器，它对最小输入摆率没有要求。

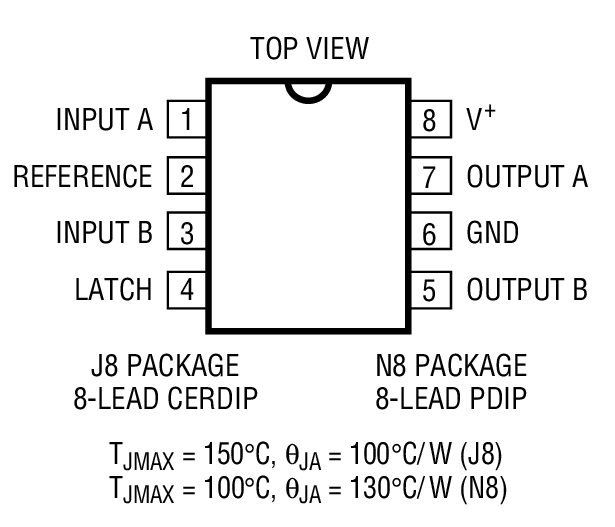

LT1015配备真锁存引脚，用于保持输出数据。建立时间为2ns，使比较器能够以远快于实际直通响应时间的速度捕获数据。8引脚miniDIP封装和陶瓷封装可实现高封装密度。

应用
  • 高速差分线路接收器
  • 脉冲幅度/宽度鉴频器
  • 时序与延迟发生器
  • 模数转换接口
LT1015
高速双通道线路接收器

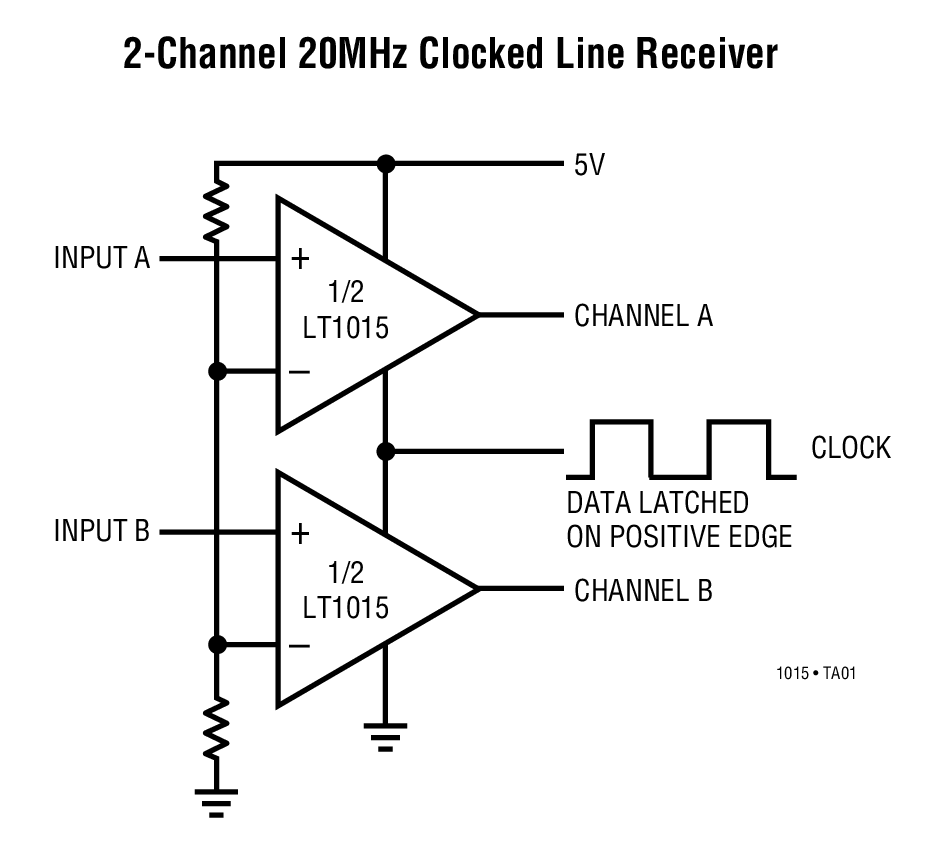

2-Channel 20MHz Clocked Line Receiver Product Package 1
