特性
- 1/2/4/8/16/32可编程时钟分频
- 延迟调节：1/2时钟周期的倍数，或60个步进（步长典型值为20 ps）
- 噪底：-170 dBc/Hz（100 MHz输出）
- 最高4 GHz工作频率，800 mVp-p LVPECL输出
- 3.3V工作电压（或5V工作电压，带可选片内稳压器以便实现优质性能）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
HMC988LP3E是一款超低噪声时钟分频器，可进行1/2/4/8/16/32分频。该器件是一款多功能器件，额外功能有：可调输出相位、可调延迟（60个步进，步长约20 ps）、时钟同步功能和时钟反转选项。 时钟分频器采用紧凑型3x3 mm SMT QFN封装，具有高级功能。 该器件采用3.3V电源供电，可连接5V电源并利用可选片内稳压器。 可以旁路片内稳压器。 SPI总线上最多可以同时使用8个可寻址HMC988LP3E器件。HMC988LP3E适合数据转换器应用，相位噪声要求极低。
应用
- 基站数字预失真路径(DPD)
- 高性能自动测试设备(ATE)
- 背板时钟偏斜管理
- 多个时钟路径的相位相干
- 时钟延迟管理可改善建立和保持时间裕量
- PCB信号传播时间失调电路
- ADC/DAC采样保持电路
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC988LP3E |
16-Lead QFN (3mm x 3mm w/ EP)
|
|
|
| HMC988LP3ETR |
16-Lead QFN (3mm x 3mm w/ EP)
|
|
- HMC988LP3E
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC988LP3ETR
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 6, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC988LP3E
最后购买期限
HMC988LP3ETR
最后购买期限
7月 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
HMC988LP3E
最后购买期限
HMC988LP3ETR
最后购买期限
根据型号筛选
产品型号
产品生命周期
PCN
6月 6, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC988LP3E
最后购买期限
HMC988LP3ETR
最后购买期限
7月 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
评估套件 1

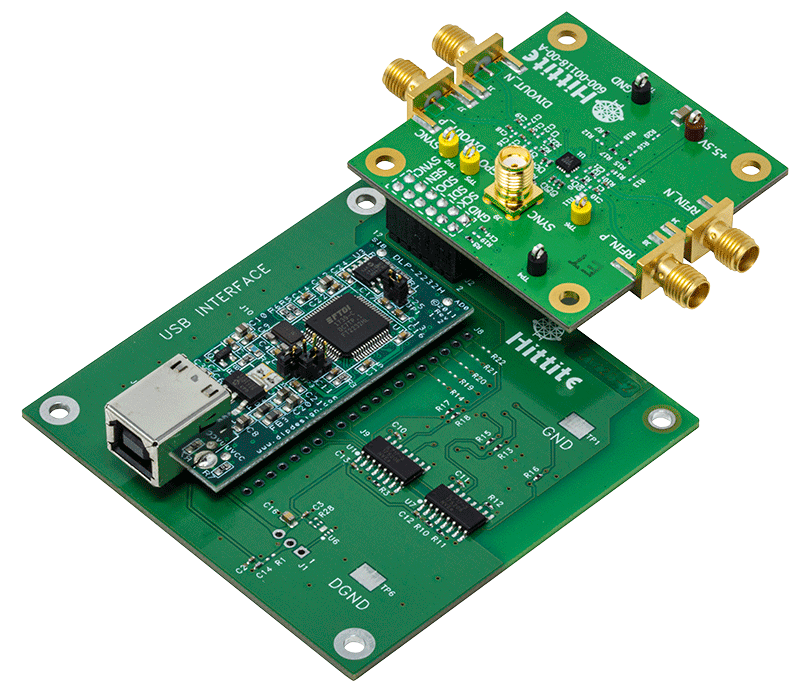

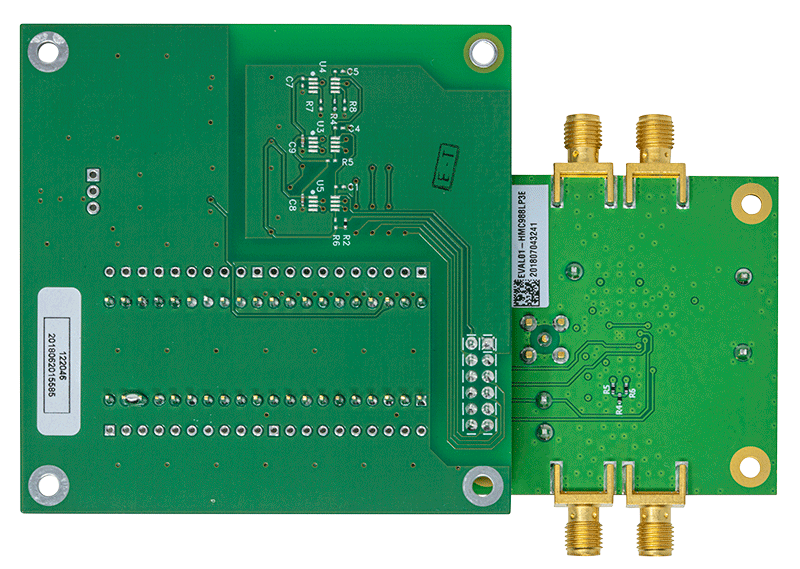

EVAL-HMC988LP3E
HMC988LP3E评估板
产品详情
本页提供评估HMC988LP3E的评估板订购信息。
设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
