概览
优势和特点
- 衰减范围：1 dB LSB步进至31 dB
- 插入损耗：典型值6 dB（33 GHz）
- 衰减精度：±0.5 dB（典型值）
- 输入线性度
o 0.1 dB压缩(P0.1dB)：24 dBm（典型值）
o 三阶交调点(IP3)：40 dBm（典型值） - 功率处理：27 dBm
- 双电源供电：±5 V
- CMOS/TTL兼容并行控制

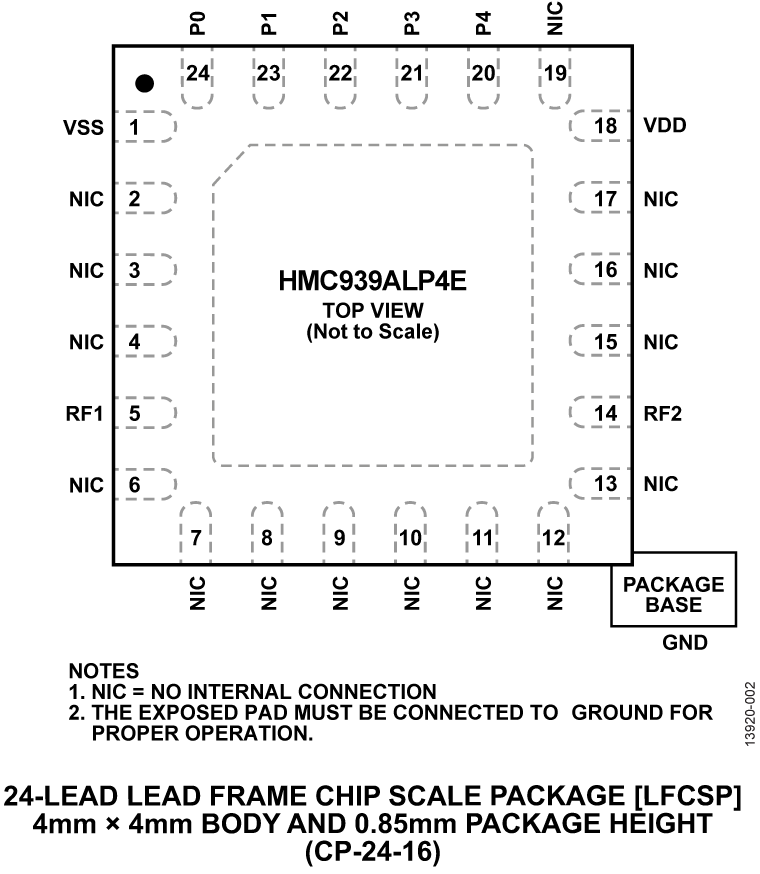

- 24引脚、4 mm × 4 mm LFCSP封装
HMC939ATCPZ-EP支持防务和航空航天应用（AQEC标准）
- 下载HMC939ATCPZ-EP数据手册(pdf)
- 军用温度范围：-55°C至+125°C
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
产品详情
HMC939ALP4E是一款5位数字衰减器，以1 dB步长提供31 dB的衰减控制范围。
HMC939ALP4E在100 MHz至33 GHz的指定频率范围内提供较佳的插入损耗、衰减精度和输入线性度。
HMC939ALP4E需要VDD = +5 V和VSS = −5 V双电源电压供电，通过集成片内驱动器提供CMOS/TTL兼容并行控制接口。
该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装。有关HMC939ALP4E的裸片版本，请参见HMC939A-DIE。
应用
- 测试仪器仪表
- 微波无线电和甚小孔径终端(VSAT)
- 军用无线电、雷达、电子对抗(ECM)
- 宽带电信系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
工具及仿真模型
S参数
ZIP
HMC939ALP4 S-Parameters
1.36 M
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC939ALP4E | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| HMC939ALP4ETR | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| HMC939ATCPZ-EP-PT | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 4mm x 0.85mm w/ EP) | |
| HMC939ATCPZ-EP-R7 | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 4mm x 0.85mm w/ EP) | |
| Wafer Fabrication Data |
