概览
优势和特点
- 幅度稳定时间：200 ns
- 宽带抑制：≥35 dB
- 机械调谐设计的单芯片替代方案

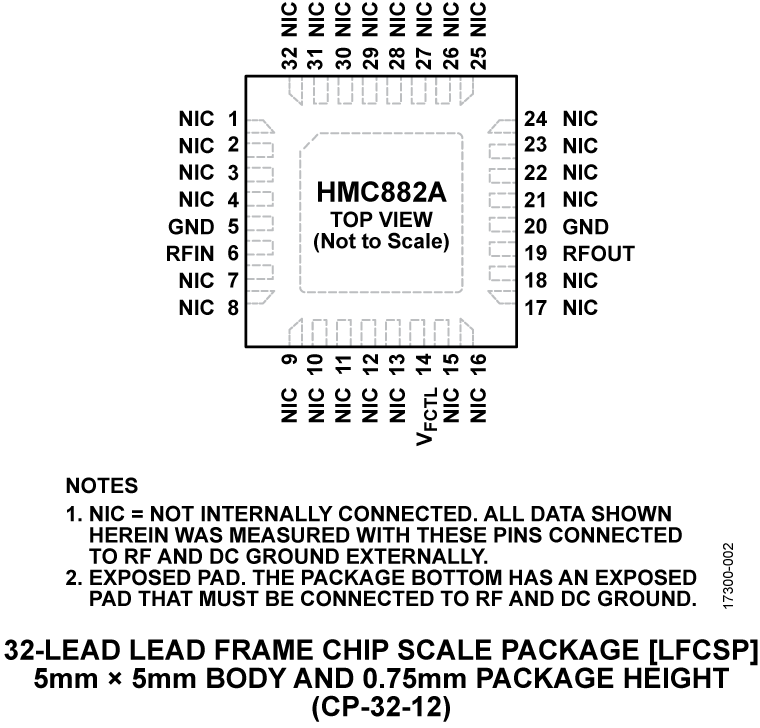

- 符合 RoHS 指令的 32 引脚 5 mm × 5 mm LFCSP 封装
产品详情

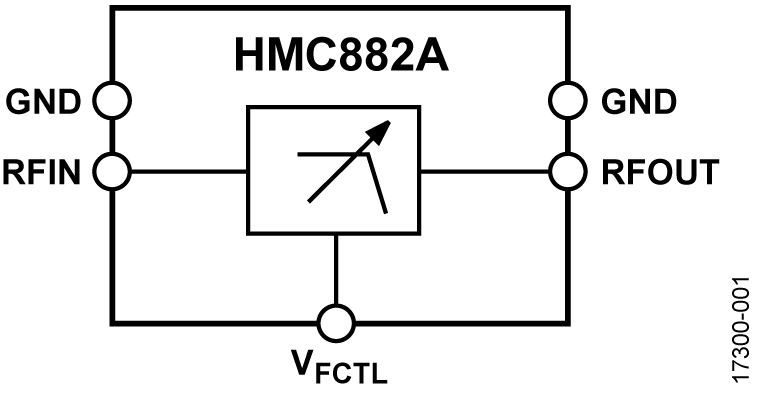

HMC882A 是一款单片微波集成电路 (MMIC) 低通滤波器，具有用户可选的截止频率 (f3dB)。可以通过使用介于 0 V 和 14 V 之间的单一模拟调谐电压在 3.95 GHz 至 6.9 GHz 的范围内改变该截止频率。此低通滤波器在1.28 × f3dB GHz 时提供 3 dB 的低插入损耗、13 dB 的回波损耗和 >20 dB 的阻带衰减。这款可调谐滤波器可用作外形大得多的开关滤波器组和腔调谐滤波器的较小替代方案。由于采用单片设计并具有低达 −165 dBc/Hz 的残余相位噪声，HMC882A 具有出色的颤噪效应，可在高级通信应用中提供动态可调的解决方案。该低通可调谐滤波器封装在符合 RoHS 指令的 5 mm × 5mm LFCSP 封装中。
应用
- 测试与测量设备
- 军用雷达和电子战/电子对抗 (ECM)
- 卫星通信和航空航天
- 工业设备和医疗器械
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

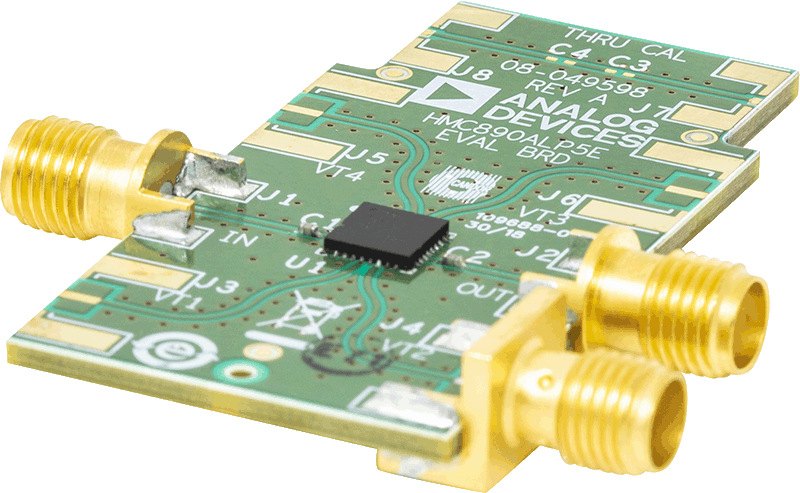

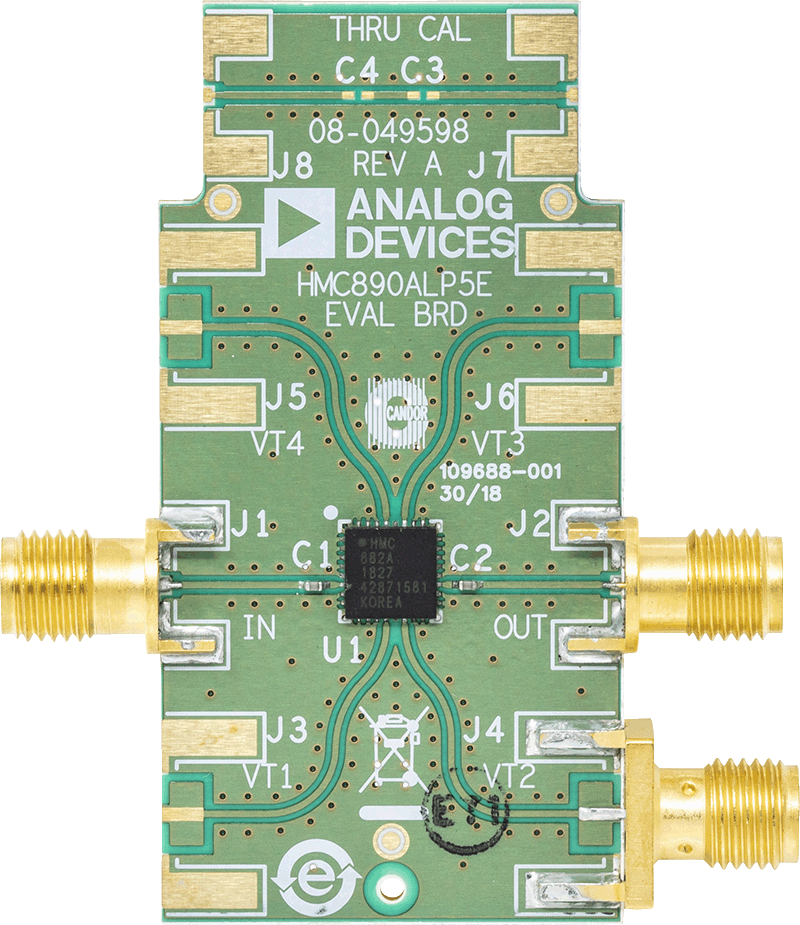

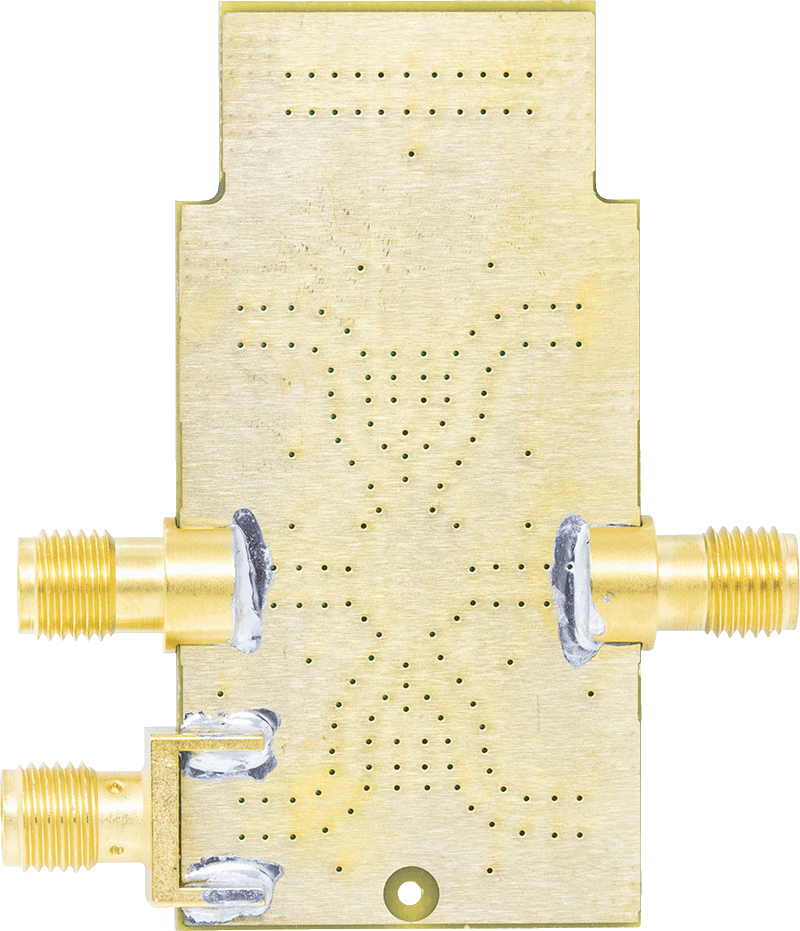

评估套件 (1)
参考资料
工具及仿真模型
S参数
S-Parameter Files (S2P)
S-Parameters for RF and Microwave Tunable Filters
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC882ALP5E | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| HMC882ALP5ETR | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
