HMC864
过期1 W功率放大器芯片，24 - 29.5 GHz
- 产品模型
- 1
Viewing:
概述
- 饱和输出功率：+30.5 dBm (18% PAE)
- 高输出IP3： +40 dBm
- 高增益： 27 dB
- 直流电源： +6V (750mA)
- 无需外部匹配
- 裸片尺寸： 2.41 x 1.65 x 0.1 mm

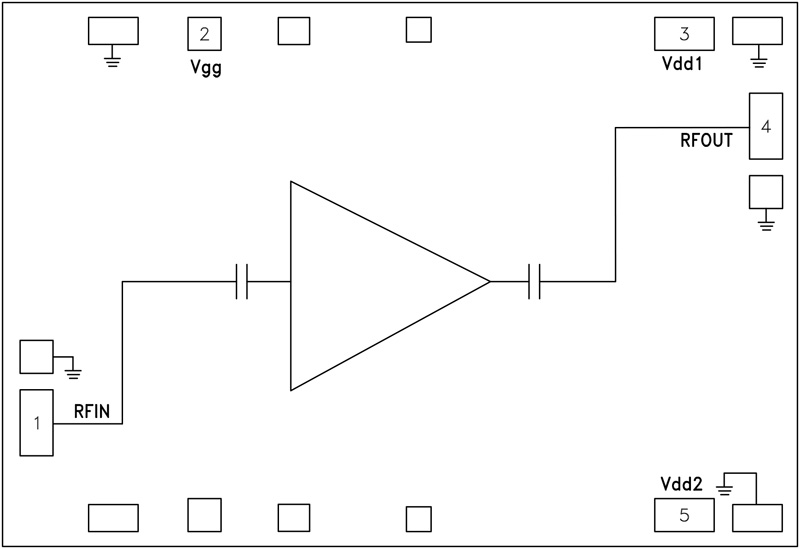

HMC864是一款三级GaAs pHEMT MMIC 1 W功率放大器，工作频率范围为24至29.5 GHz。 HMC864提供27 dB增益，+30.5 dBm饱和输出功率和18% PAE(+6V电源)。 隔直RF I/O匹配至50 Ω，可轻松集成到多芯片模块(MCM)中。 所有数据均通过50 Ω测试夹具中的芯片获取，通过直径为0.025 mm (1 mil)、长度为0.31 mm (12 mil)的线焊连接。
典型应用
- 点对点无线电
- 点对多点无线电 ;
- VSAT
- 军事和太空
参考资料
停产数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC864 | CHIPS OR DIE |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC864 | 过期 | |
这是最新版本的数据手册
