特性
- 高输出功率: +17 dBm
- 低输入功耗驱动: 0至+6 dBm
- Fo隔离: >20 dBc(Fout = 19 GHz时)
- 100 kHz SSB相位噪声: -136 dBc/Hz
- 单电源: +5V (88mA)
- 12引脚3x3mm SMT封装: 9mm²

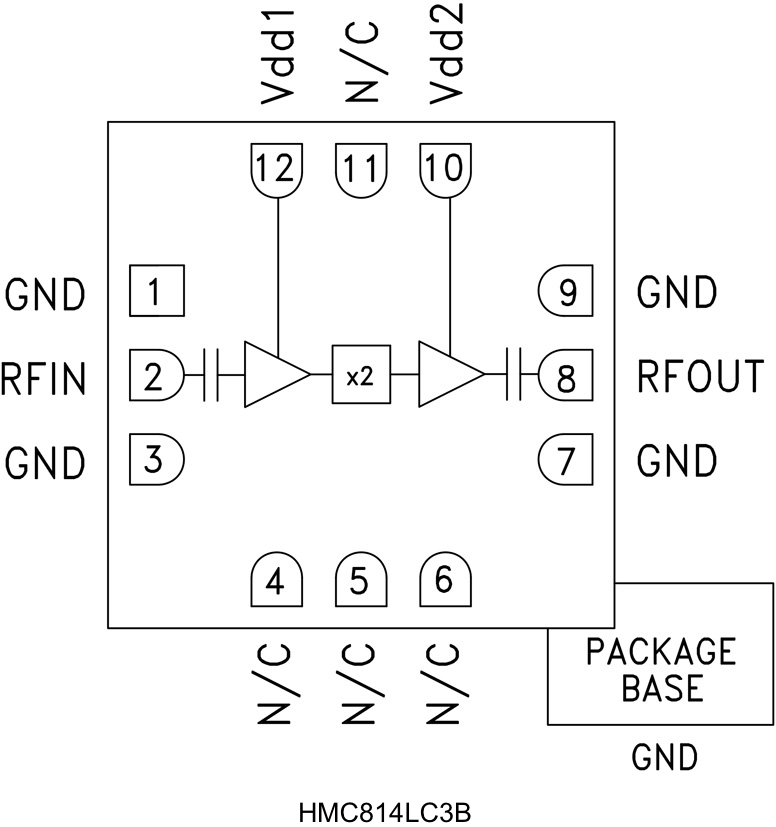

HMC814LC3B是一款使用GaAs PHEMT技术的x2有源宽带倍频器,采用符合RoHS标准的无引脚SMT封装。 由+4 dBm信号驱动时,该倍频器在13至24.6 GHz范围内提供+17 dBm的典型输出功率。 在19 GHz频率下,Fo、3Fo和4Fo隔离大于20 dBc。 HMC814LC3B适合在点对点和VSAT无线电的LO倍频链中使用,与传统方法相比,可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-136 dBc/Hz,有助于保持良好的系统噪声性能。 HMC814LC3B采用符合RoHS标准的封装,无需线焊,可以使用表贴制造技术。
应用
- 时钟生成应用:
SONET OC-192 和SDH STM-64 - 点对点和VSAT无线电
- 测试仪器仪表
- 军用最终用途
- 传感器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
HMC814LC3B | 12-Lead LCC |
|
|
HMC814LC3BTR | 12-Lead LCC |
|
|
HMC814LC3BTR-R5 | 12-Lead LCC |
|
- HMC814LC3B
- 引脚/封装图-中文版
- 12-Lead LCC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- HMC814LC3BTR
- 引脚/封装图-中文版
- 12-Lead LCC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- HMC814LC3BTR-R5
- 引脚/封装图-中文版
- 12-Lead LCC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
评估套件 1

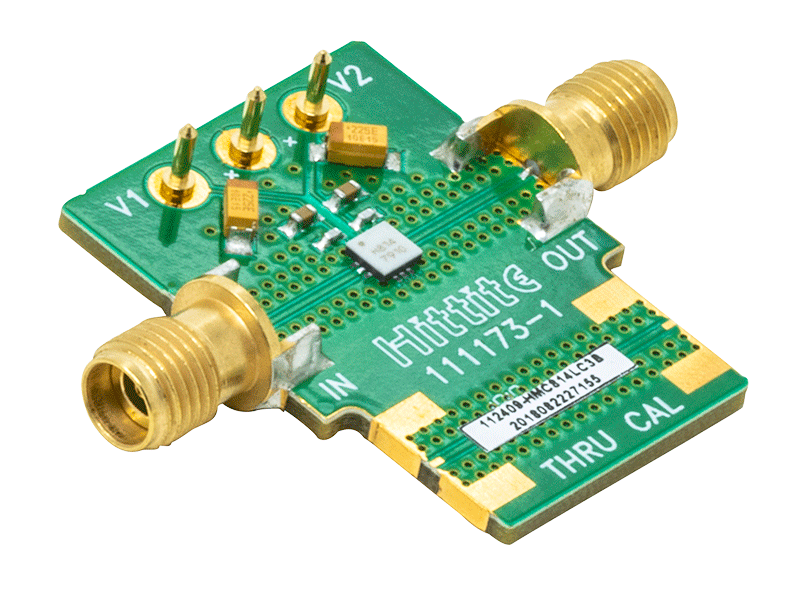

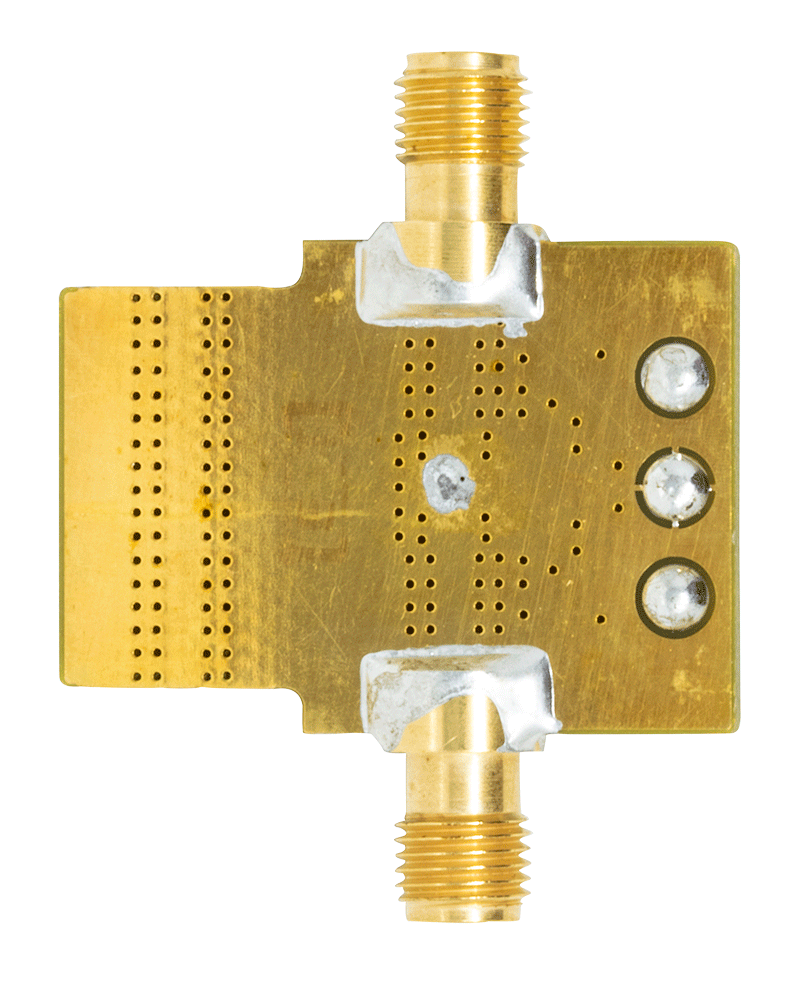

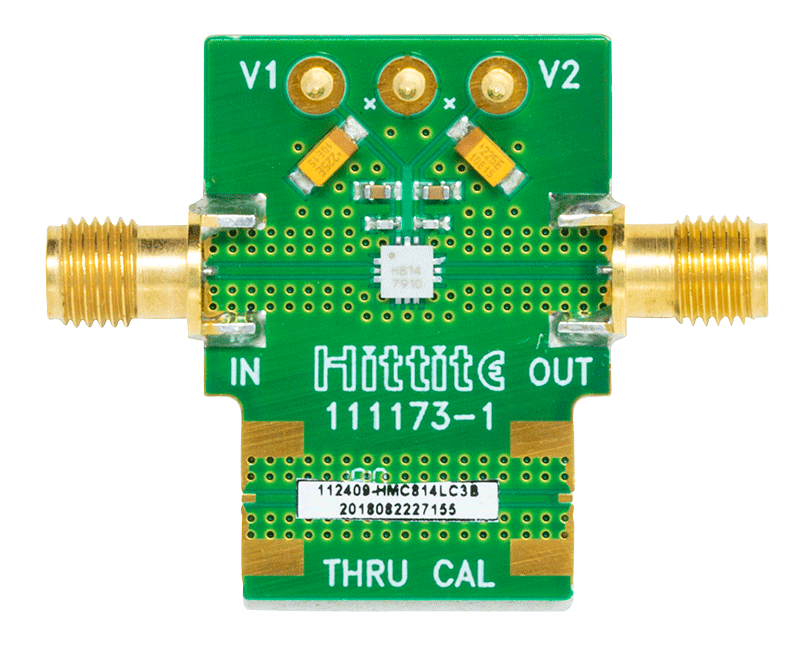

EVAL-HMC814LC3B
HMC814LC3B评估板
产品详情
本页提供评估HMC814LC3B的评估板订购信息。
设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
