HMC813-Die

量产

连续检波对数视频放大器(SDLVA)芯片，1 - 26 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高对数范围： 55 dB
  • 频率平坦度： ±1.5 dB
  • 饱和输出功率： -7 dBm
  • 快速上升/下降时间： 4/10 ns
  • 单正电源： +3.3V
  • ESD灵敏度(HBM)： 1A级
  • 工作温度范围为-55至+85 ℃

HMC813是一款连续检波对数视频放大器(SDLVA)，工作频率范围为1至26 GHz。 HMC813提供55 dB的对数范围。 该器件提供4/10 ns的典型快速上升/下降时间。 HMC813对数视频输出斜率为14.5 mV/dB（典型值）。 最大恢复时间不到20 ns。 HMC813适合高速通道接收机应用，采用+3.3 V单电源供电，功耗仅为150 mA。 此处显示的所有数据均是芯片在50 Ohm环境下使用RF探头接触测得。

应用

  • EW、ELINT和IFM接收机
  • DF雷达系统
  • ECM系统
  • 宽带测试和测量
  • 功率测量和控制电路
  • 军事和太空应用

HMC813-Die

连续检波对数视频放大器(SDLVA)芯片，1 - 26 GHz

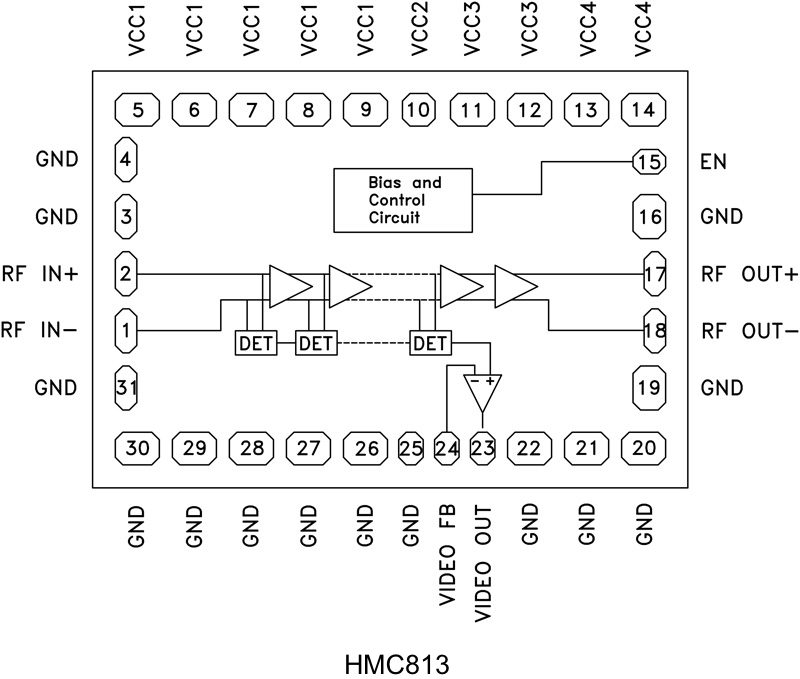

HMC813 Functional Block Diagram
