概览

优势和特点

  • 非反射式50 Ω设计
  • 高隔离度:45 dB(典型值,2 GHz
  • 低插入损耗:0.6 dB2 GHz时)
  • 高功率处理
    • 33 dBm(通过路径)
    • 27 dBm(端接路径)
  • 高线性度
    • 1 dB压缩(P1dB)35 dBm(典型值)
    • 输入三阶交调截点(IIP3)58 dBm(典型值)
  • ESD额定值:2 kV人体模型(HBM)2
  • 单正电源:3.3 V5.0 V

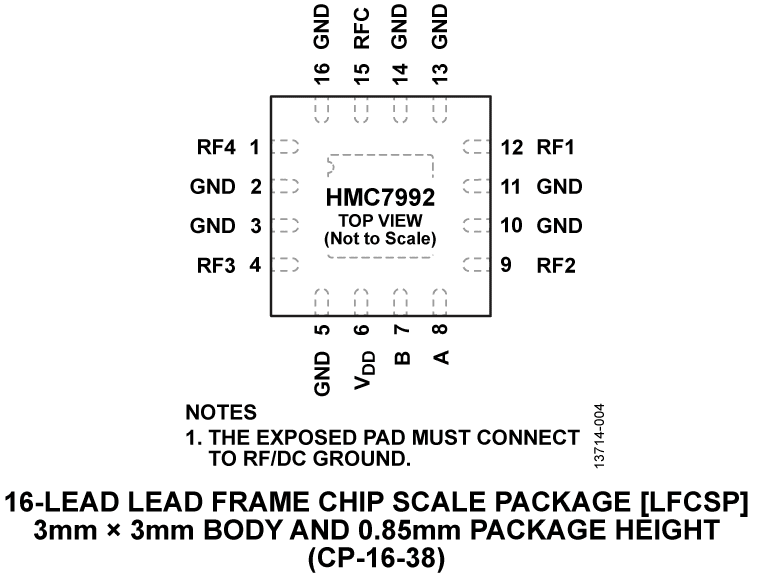

  • 标准TTLCMOS1.8 V兼容控制16引脚、3 mm × 3 mm LFCSP封装(9 mm2)
  • HMC241ALP3E引脚兼容

产品详情

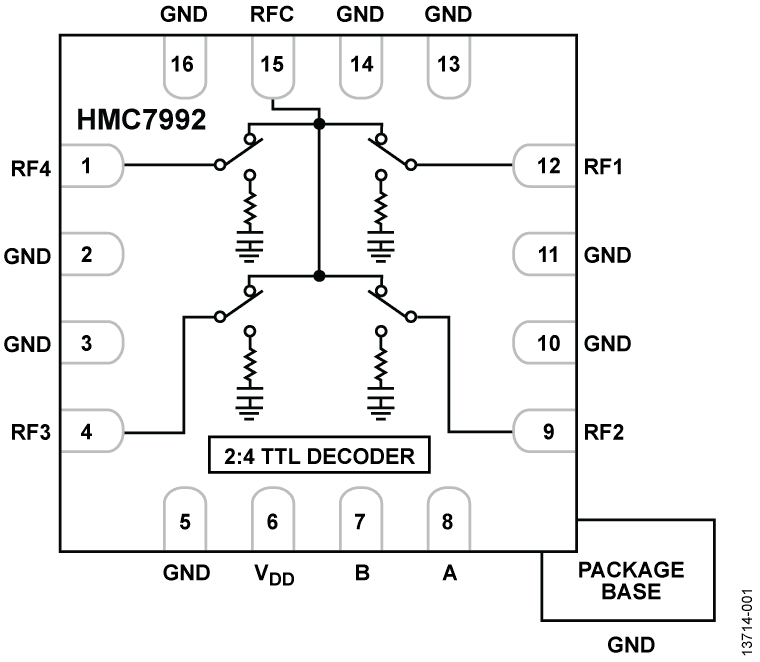

HMC7992是一款通用型、非反射式、0.1 GHz至6.0 GHz、单刀四掷(SP4T)硅开关,采用无引脚、表贴封装。 该开关适合蜂窝基础设施应用,提供45 dB(典型值)的高隔离度(2 GHz)和0.6 dB的低插入损耗(2 GHz)。 它提供高达6.0 GHz的出色功率处理能力,在5 V工作电压时提供35 dBm的1 dB压缩点(P1dB)输入功率。 HMC7992具有0.1 GHz以下的良好低频输入功率处理能力,可在10 kHz以下频率工作,具有21 dBm的典型1 dB压缩以及37 dBm IIP3 (1 MHz)。

片内电路使HMC7992能够在3.3 V至5 V的单正电源电压范围、以及0 V至1.8 V/3.3 V/5.0 V的单正控制电压范围内工作。该开关上集成了2:4解码器,仅需两个控制输入信号和0 V至1.8 V/3.3 V/5.0 V的正控制电压范围即可选择四个射频(RF)路径中的一个路径。

应用

  • 蜂窝/4G基础设施
  • 无线基础设施
  • 汽车远程信息系统
  • 移动无线电
  • 测试设备


产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
