HMC774ALC3B: 7 GHz to 34 GHz, MMIC, Double Balanced Mixer Data Sheet (Rev. A)1/26/2016PDF512 K
概览
优势和特点
- 无源；无需直流偏置
- 输入IP3：20 dBm（典型值），下变频器
- LO至RF隔离：30 dB（典型值）
- 宽IF带宽：DC至8 GHz
- 12引脚、3 mm × 3 mm、陶瓷无铅芯片载体封装
产品详情
HMC774ALC3B是一款通用型双平衡混频器，采用无铅RoHS兼容型表贴封装，可用作7 GHz至34 GHz范围内的上变频器或下变频器。此混频器无需外部元件或匹配电路。HMC774ALC3B采用经过优化的巴伦结构，提供出色的LO至RF及LO至IF隔离性能。
该混频器采用>15 dBm的最佳LO驱动电平性能。HMC774ALC3B无需线焊，可以使用表贴制造技术。
应用
- 点对点无线电
- 点对多点无线电和甚小孔径终端(VSAT)
- 测试设备和传感器
- 军用最终用途
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

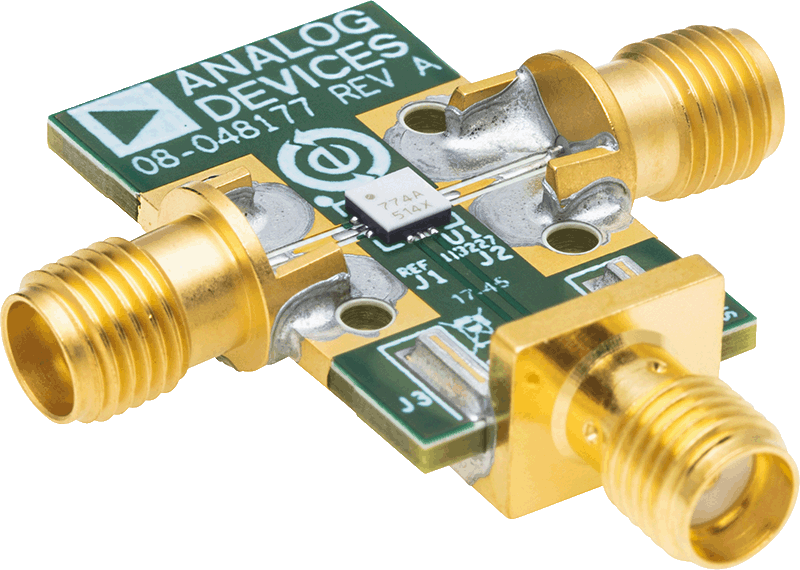

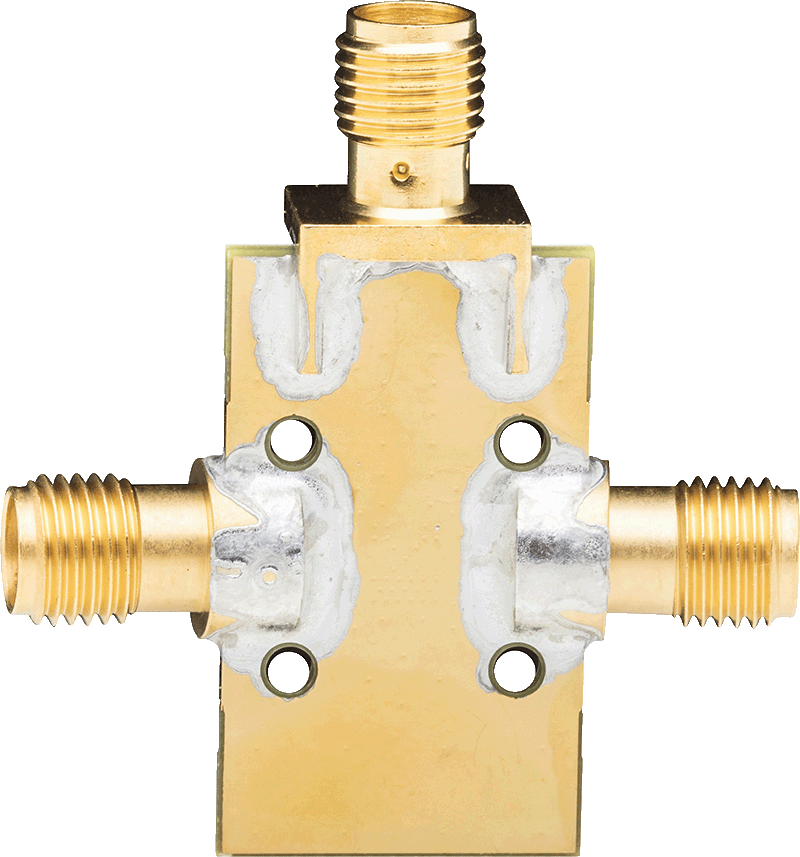

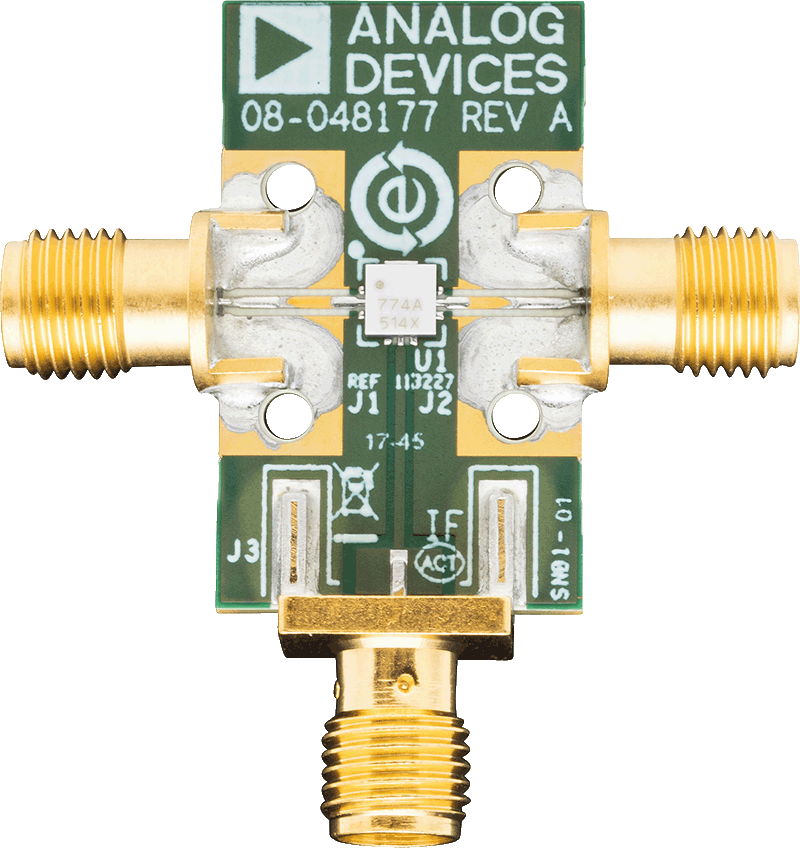

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
S参数
ZIP
HMC774ALC3B S-Parameter
565.91 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC774ALC3B | 材料声明 | 质量和可靠性 | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| HMC774ALC3BTR | 材料声明 | 质量和可靠性 | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| Wafer Fabrication Data |
