HMC774
HMC774 / HMC774LC3B

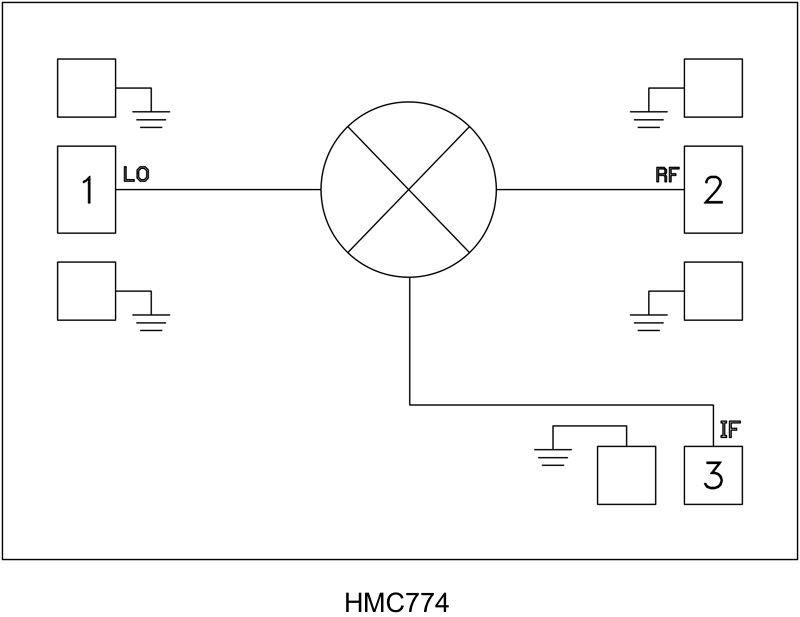

HMC774： GaAs单芯片微波集成电路(MMIC)基波混频器芯片，7 GHz至43 GHz.

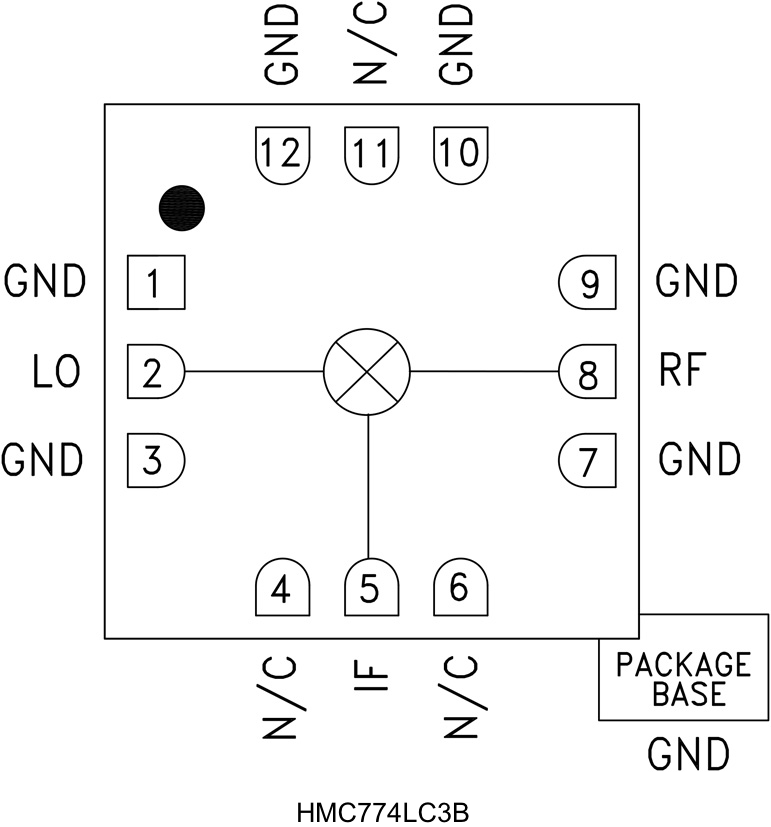

HMC774LC3B： GaAs MMIC，采用表面贴装技术(SMT)，7 GHz至34 GHz
更多
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 无源： 无需直流偏置
- 高输入IP3： 22 dBm
- 高本振(LO)至射频(RF)隔离： 35 dB
- 宽中频(IF)带宽
HMC774： DC至10 GHz
HMC774LC3B： DC至8 GHz
- 上变频和下变频应用(HMC774)
- 裸片尺寸(HMC774)： 1.36 mm × 0.96 mm × 0.1 mm
- 12引脚3 mm × 3 mm SMT封装： 9 mm2 (HMC774LC3B)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
HMC774器件为通用型双平衡混频器，采用芯片(HMC774)和符合RoHS 标准的无引脚SMT封装(HMC774LC3B)，二者均可用作上变频器或下变频器。 HMC774的工作频率范围为7 GHz至43 GHz，HMC774LC3B的工作频率范围为7 GHz至34 GHz。 这些混频器无需外部元件或匹配电路。 HMC774器件采用经过优化的巴伦结构，提供出色的LO至RF及LO至IF抑制性能。 HMC774采用大于13 dBm的LO驱动电平工作，HMC774LC3B采用大于15 dBm的LO驱动电平工作。 HMC774宽带混频器具有一致的转换增益和带宽抑制性能。 HMC774LC3B无需线焊，可以使用表贴制造技术。
应用
- 点对点无线电
- 点对多点无线电
- 甚小孔径终端(VSAT)
- 测试设备和传感器
- 军用最终用途
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC774 | CHIPS OR DIE |
|
|
| HMC774LC3B |
12-Lead LCC (3mm x 3mm w/ EP)
|
|
|
| HMC774LC3BTR |
12-Lead LCC (3mm x 3mm w/ EP)
|
|
|
| HMC774LC3BTR-R5 |
12-Lead LCC (3mm x 3mm w/ EP)
|
|
- HMC774
- 引脚/封装图-中文版
- CHIPS OR DIE
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC774LC3B
- 引脚/封装图-中文版
-
12-Lead LCC (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC774LC3BTR
- 引脚/封装图-中文版
-
12-Lead LCC (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC774LC3BTR-R5
- 引脚/封装图-中文版
-
12-Lead LCC (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
1月 11, 2017
- 16_0010
Discontinuance of Select RF and Microwave Products
HMC774
过期
3月 3, 2016
- 16_0010
Discontinuance of Select RF and Microwave Products
HMC774LC3B
最后购买期限
HMC774LC3BTR
最后购买期限
HMC774LC3BTR-R5
过期
根据型号筛选
产品型号
产品生命周期
PCN
1月 11, 2017
- 16_0010
Discontinuance of Select RF and Microwave Products
3月 3, 2016
- 16_0010
Discontinuance of Select RF and Microwave Products
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
|
7 GHz至34 GHz、MMIC、双平衡混频器 |
|
|
|
GaAs MMIC基波混频器，7 - 43 GHz |
评估套件 1
EVAL-HMC774LC3B
HMC774LC3B评估板
产品详情
本页提供评估HMC774LC3B的评估板订购信息。
