HMC773A

GaAs MMIC基波混频器,6 GHz至26 GHz

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 转换损耗:9 dB(典型值)
  • 本振(LO)至射频(RF)隔离:37 dB(典型值)
  • LO至中频(IF)隔离:37 dB(典型值)
  • RF至IF隔离:20 dB(典型值)
  • 输入三阶交调截点(IP3):20 dBm(典型值)
  • 输出二阶交调截点(IP2):50 dBm(典型值)
  • 针对1 dB压缩(P1dB)的输入功率:10 dBm(典型值)
  • IF带宽:DC至8 GHz
  • 无源;无需直流偏置
  • 3 mm × 3 mm、12引脚陶瓷LCC封装
更多细节
show more Icon

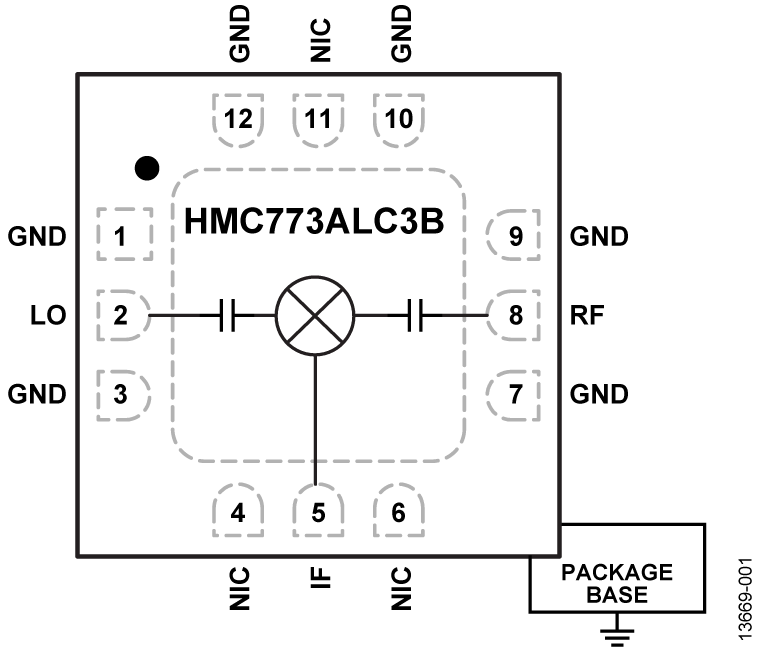

HMC773A是一款通用型双平衡混频器,采用无引脚、RoHS兼容型LCC封装,可用作6 GHz至26 GHz范围内的上变频器或下变频器。此混频器无需外部元件或匹配电路。

HMC773A采用经过优化的巴伦结构,提供出色的LO至RF及LO至IF抑制性能。该混频器采用13 dBm或以上的LO驱动电平工作,具备出色的性能。HMC773A无需线焊,可以使用表贴制造技术。

应用

  • 点对点无线电
  • 点对多点无线电和甚小孔径终端(VSAT)
  • 测试设备和传感器
  • 军用最终用途

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

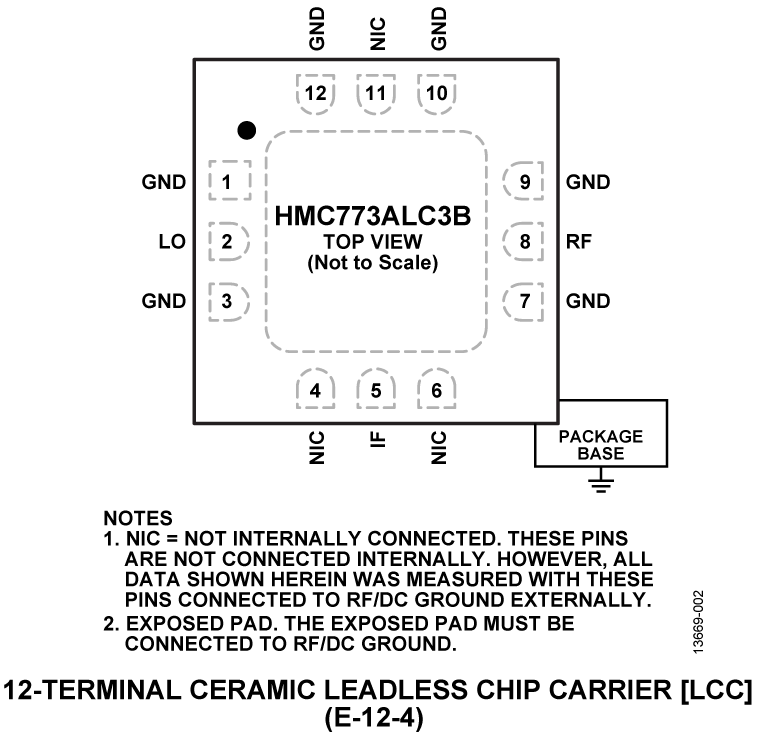

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
HMC773ALC3B
  • HTML
  • HTML
HMC773ALC3BTR
  • HTML
  • HTML
HMC773ALC3BTR-R5
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

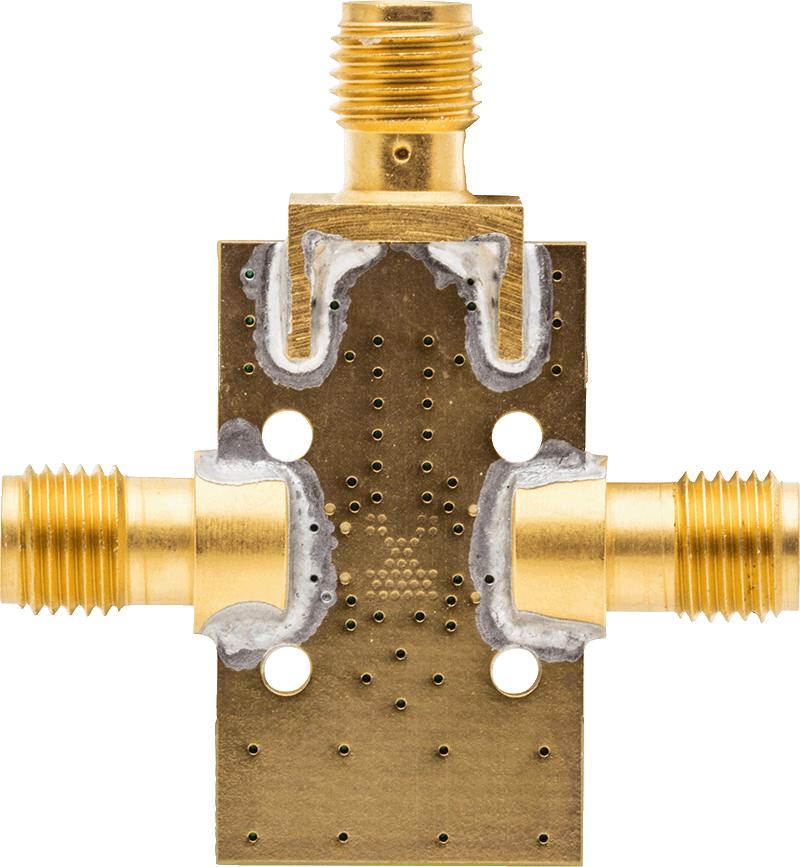

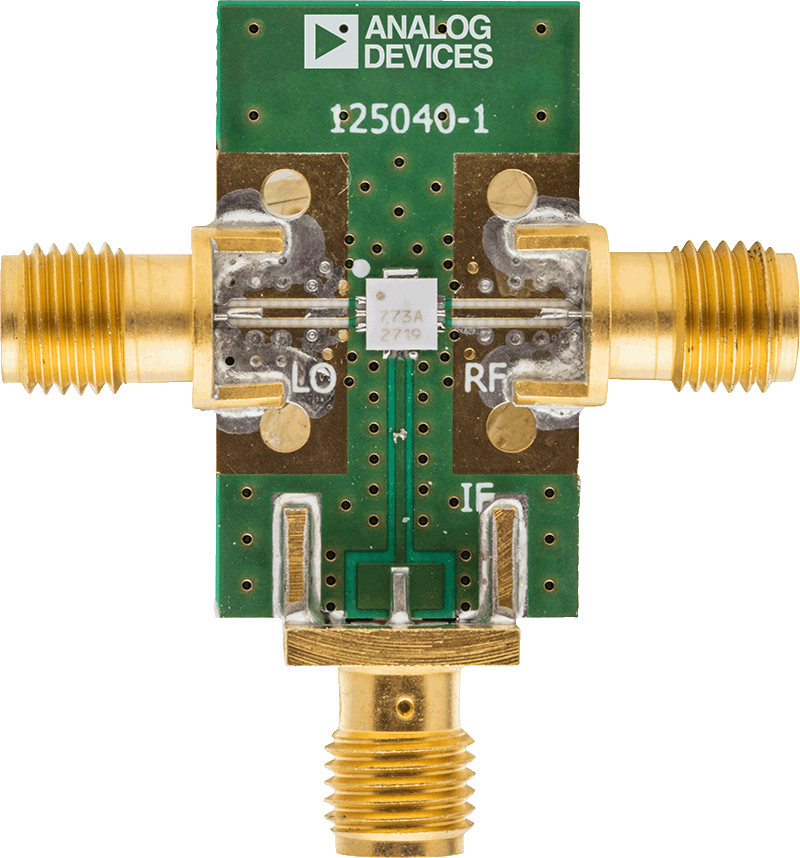

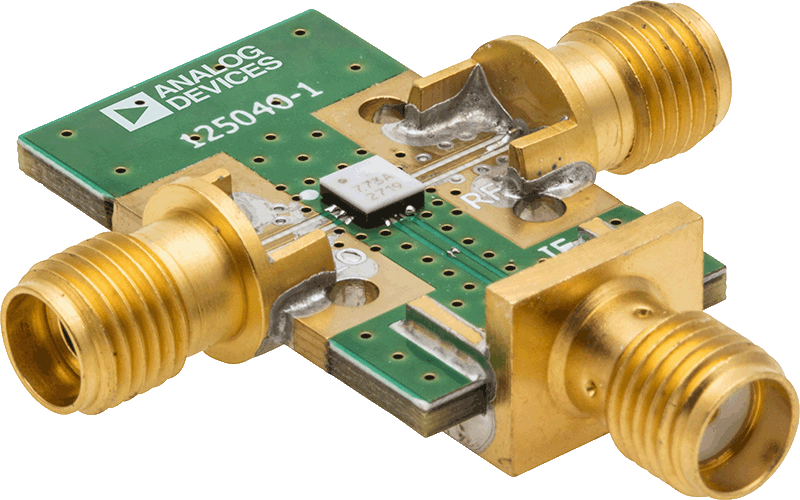

EVAL-HMC773A

HMC773A 评估板

reference details image

X波段相控阵平台

可扩展32元件混合波束成形相控阵雷达开发平台

zoom

X波段相控阵平台

可扩展32元件混合波束成形相控阵雷达开发平台

可扩展32元件混合波束成形相控阵雷达开发平台

特性和优点

Stingray X/Ku相控阵原型制作板
  • 32通道模拟相控阵原型制作平台
  • 8个ADAR1000模拟相控阵波束成形IC
  • 32个ADTR发射/接收IC
  • RF输入、RF输出设计
  • 每个BFIC都配有单个RFIO
  • 10 GHz格点间距
  • 用于校准的独立RF检波器/ADC组合
  • 用于编程的PMOD和SDP连接器
  • 单个12V电源适配器(随附)提供片上电源调节

XUD1A X/C波段上/下变频器
  • X波段(RF)转C波段(IF)波段上/下变频器
  • 4个TX/RX RF输入/输出(通过SMA)
  • 4个TX IF输入(通过SMPM)
  • 4个RX IF输出(通过SMPM)
  • 外部LO或内部PLL选项
  • 用于编程的PMOD连接器
  • 转接板通过PMOD支持SDP和FMC连接器进行编程
  • 单个12V电源适配器(随附)提供片上电源调节

MxFE评估板
  • 与Xilinx ZCU102评估板(不包括)搭配使用
  • 4个RF接收(Rx)通道(8个数字Rx通道)
    • 总计4个12位4GSPS ADC
    • 8个数字下变频器(DDC),每个包括复数数控振荡器(NCO)
    • 8个可编程有限脉冲响应滤波器(pFIR)
  • 4个RF发射(Tx)通道(8个数字Tx通道)
    • 总计4个16位12GSPS DAC
    • 8个数字上变频器(DUC),每个包括复数数控振荡器(NCO)
  • 灵活的时钟分配
    • 单个外部500MHz基准电压源提供片上时钟分配
    • 支持外部转换器时钟
  • ZCU102评估板通过FMC连接器提供板上电源调节

软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发:
  • MATLAB系统应用GUI
  • 示例HDL版本,包括JESD204b/JESD204c启动
  • 用于Linux和设备驱动程序的嵌入式软件解决方案

用于ADEF应用的软件参考设计示例,以缩短原型制作时间:
  • 混合波束转向能力
  • 系统相位校准

产品详情

X波段开发平台包含一个MxFE®软件定义的直接RF采样收发器、X波段转C波段上下变频器和X/Ku波段模拟相控阵原型制作平台。目标应用包括相控阵雷达、电子战和地面卫星通信,尤其是X波段32发射/32接收通道混合波束成形相控阵雷达。

X波段开发平台可提供完整的系统解决方案。它可以用作测试平台,用于演示混合波束成形相控阵雷达以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® ZCU102评估板使用,具有Zynq® UltraScale+ MPSoC FPGA并提供参考软件、HDL代码和MATLAB系统级接口软件。

利用该系统可实现以下应用的快速研发上市:

  • ADEF(相控阵、雷达、电子战、卫星通信)
  • 混合波束成型
  • 电子测试与测量
