概览
优势和特点
- 8 GHz、16位预分频器
- 小数或整数模式
- 24位步长分辨率，3 Hz典型值
- 超低相位噪声
6 GHz、50 MHz基准电压源
-103 / -108 dBc/Hz（20 kHz，小数/整数）
品质因数(FOM)
-221/-227 dBc/Hz（小数/整数）
- 225 MHz、14位参考路径输入
- 直接FSK调制模式
- 防周跳
- 读/写串行端口，芯片ID
- 24引脚4x4mm SMT封装： 16mm²
产品详情
HMC700LP4(E)是一款SiGe BiCMOS小数N分频频率合成器。 该频率合成器内置极低噪声数字鉴频鉴相器(PFD)和精密控制电荷泵。
该小数分频频率合成器采用高级Σ-Δ调制器设计，支持超精细步长和极低杂散成分。 杂散输出极低，在很多应用中无需使用成本高昂的直接数字频率合成(DDS)参考源。
HMC700LP4(E)鉴频鉴相器(PFD)采用了防周跳(CSP)技术，具有更短的跳频时间。
另外，该器件具有超低带内相位噪声和低杂散性能，因而支持具有更宽环路带宽的架构，从而可以实现更快的跳频和低微音。 借助FSK模式，该频率合成器可用作简单的低成本直接FM发送器源。
应用
- 移动无线电基站
- WiMAX
- 测试和测量
- 有线电视设备
- 相控阵应用
- 简单的FSK链路
- 替代DDS
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

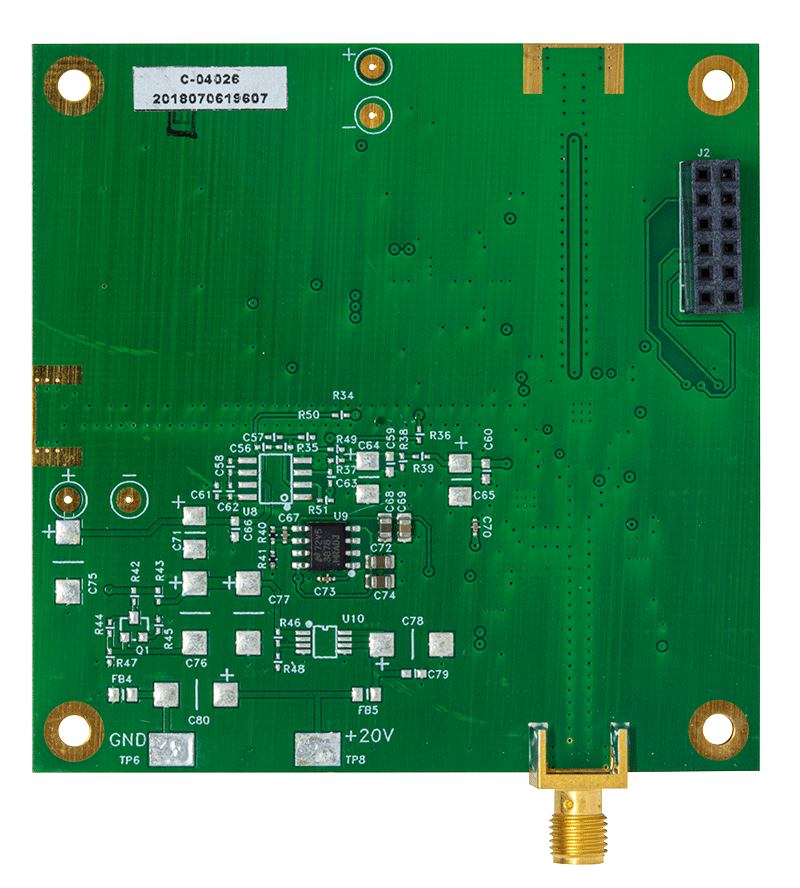

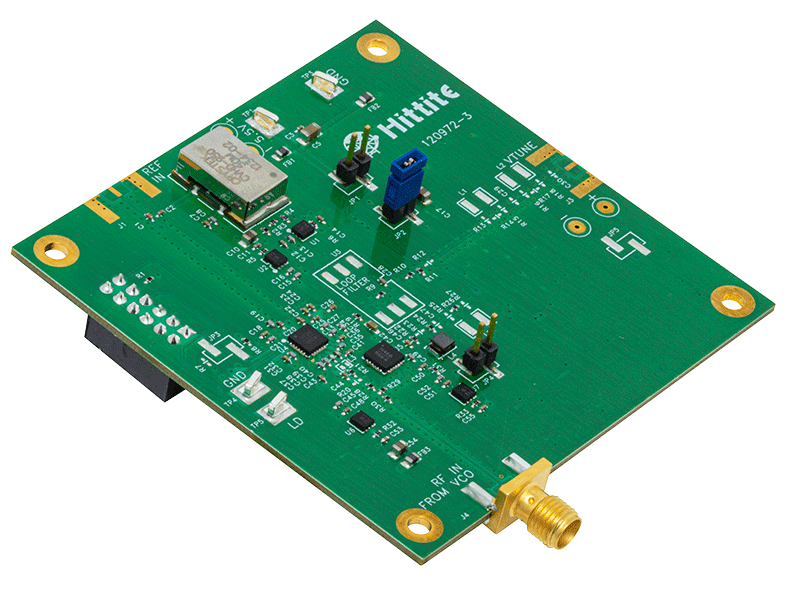

评估套件 (1)
