HMC689

最后购买期限

集成LO放大器的BiCMOS MMIC混频器，2.0 - 2.7 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高输入IP3： +32 dBm
  • 低转换损耗： 7.5 dB
  • 低LO驱动： 0 dBm
  • 针对高端LO输入优化
  • 上变频和下变频应用
  • 24引脚4x4mm SMT封装： 16mm²


HMC689LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为2.0 - 2.7 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+32 dBm的出色输入IP3下变频性能。 采用1 dB (+23 dBm)压缩时，RF端口支持各种输入信号电平。 转换损耗典型值为7.5 dB。 DC至800 MHz的IF频率响应能够满足GSM/CDMA发射或接收频率规划要求。 HMC689LP4(E)与HMC688LP4(E)引脚兼容，后者是一款2.0 - 2.7 MHz混频器，集成LO放大器且针对低端LO应用优化。

应用

  • 蜂窝/3G和LTE/WiMAX/4G
  • 基站和中继器
  • GSM, CDMA 和OFDM
  • 发射机和接收机

HMC689
集成LO放大器的BiCMOS MMIC混频器，2.0 - 2.7 GHz

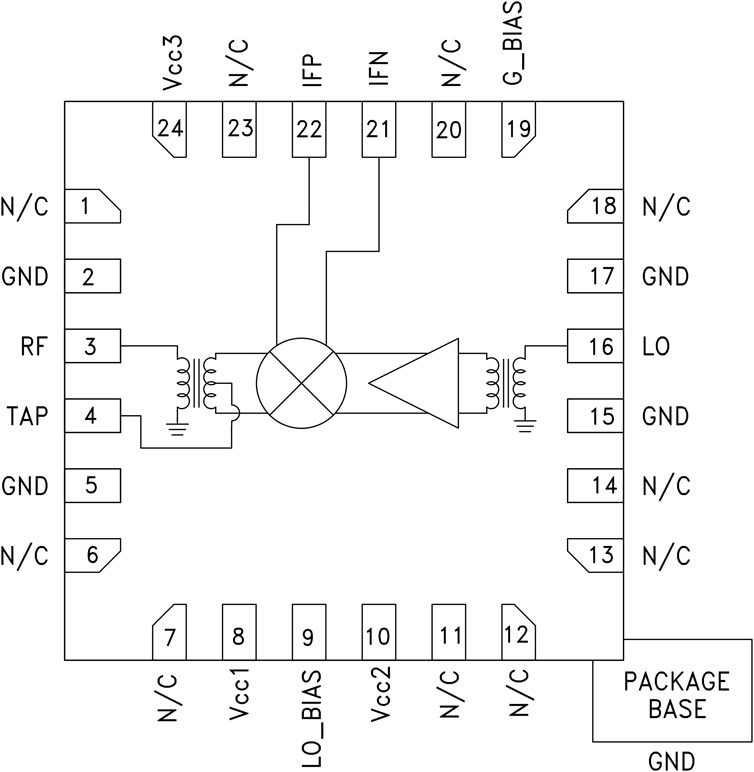

HMC689 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件
EVAL-HMC689LP4
HMC689LP4评估板
