概览

优势和特点

  • 宽带宽: DC - 50 GHz
  • 9大衰减器产品:
    固定电平:0、2、3、4、6、10、15和20 dB
  • 功率处理: +25 dBm
  • HMC651 & HMC658
    裸片尺寸: 0.57 x 0.45 x 0.1 mm
  • HMC650, HMC652, HMC653, HMC654, HMC655, HMC656 & HMC657
    裸片尺寸: 0.42 x 0.45 x 0.1 mm

产品详情

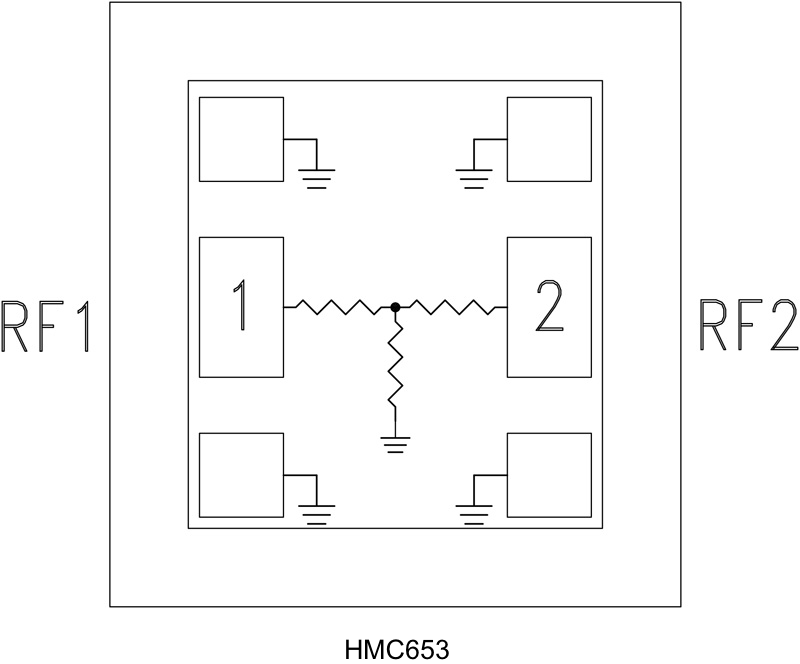

HMC650/651/652/653/654/655/656/657/658是一系列宽带固定值50 Ω匹配衰减器芯片,提供0、2、3、4、6、10、15和20 dB相对衰减电平。 这些无源旋转器和衰减器非常适合需要极端平坦衰减和出色的VSWR与频率关系的微带、混合及多芯片模块应用。

宽带衰减器采用低电感片内过孔,无需额外的接地连接。 HMC650至HMC658背面镀金,适合共晶或环氧树脂芯片贴装。 所有9款产品均可通过相应的产品型号单独购买,或购买HMC-DK006固定衰减器芯片设计套件(含10件)。

应用

  • 光纤产品
  • 微波无线电
  • 军事和太空混合器件
  • 测试与测量
  • 科研仪器
  • RF/微波电路原型制作

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
