概览
优势和特点
- P1dB输出功率：27.5 dBm（典型值）
- 增益：15 dB（典型值）
- 输出IP3：40 dBm（典型值）
- 在VDD = 12 V（335 mA，典型值）下自偏置，VGG1（针对IDQ调整）和VGG2（针对增益控制）具有可选偏置控制
- 50 Ω匹配输入/输出

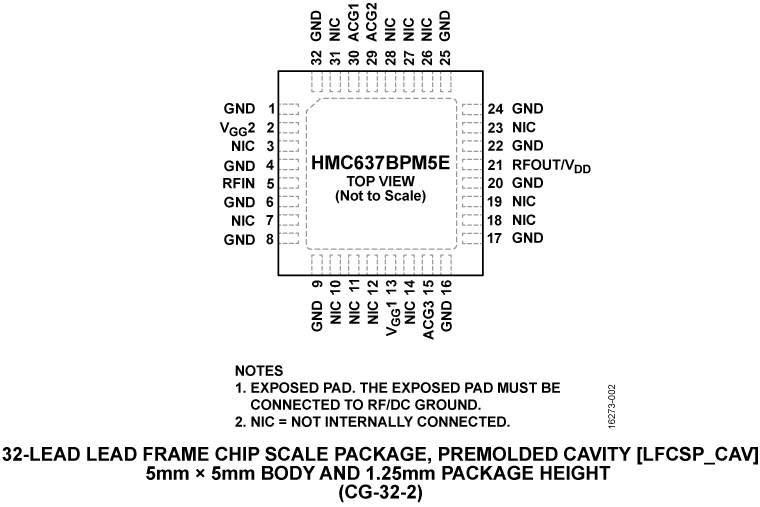

- 32引脚、5 mm × 5 mm LFCSP封装：25 mm2
产品详情

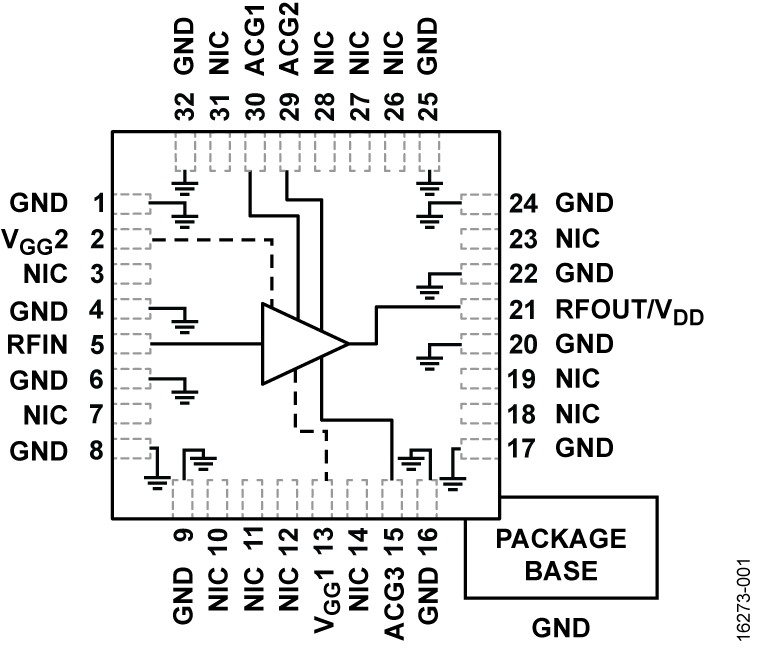

HMC637BPM5E是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)、级联分布式功率放大器，在正常工作时可实现自偏置且具有IDQ可选偏置控制和增益调整。该放大器的工作频率范围为DC至6 GHz，提供15 dB小信号增益、27.5 dBm输出功率（1 dB增益压缩）、40 dBm典型输出IP3和4 dB噪声指数，采用VDD 12 V电源电压时功耗为335 mA。HMC637BPM5E在DC至6 GHz范围内的增益平坦度（典型值±0.5 dB时）非常出色，因而极为适合军事、太空和测试设备应用。HMC637BPM5E还具有内部匹配至50 Ω的输入/输出(I/O)，采用符合RoHS标准的5 mm × 5 mm LFCSP预制空腔封装，可与高容量表贴技术(SMT)装配设备兼容。
应用
- 军事与太空
- 测试仪器仪表
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
AN-2061: Wideband Bias Tee Design Using 0402, SMD Components11/30/2020
-
利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求5/13/2020
-
AN-1604：采用LFCSP和法兰封装的RF放大器的热管理计算（修订版0）8/9/2019PDF247 K
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
S参数
ZIP
HMC637BPM5E S-Parameters
20.73 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC637BPM5E | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| HMC637BPM5ETR | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| Wafer Fabrication Data |
