特性
- 高输出功率:+12 dBm
-
低输入功率驱动:
0 to +6 dBm -
Fo隔离:
>20 dBc @ Fout= 16 GHz
- 100 KHz SSB相位噪声:
-134 dBc/Hz - 单电源: +5V (92 mA)
- RoHS Compliant 3x3 mm SMT Package

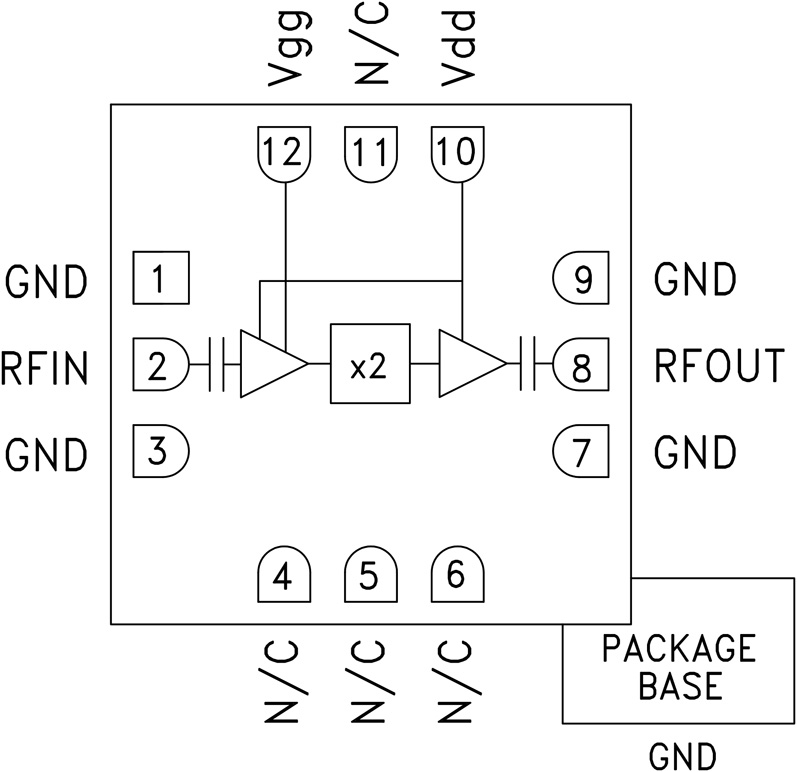

HMC573LC3B是一款x2有源宽带倍频器,使用GaAs PHEMT技术,采用符合RoHS标准的无引脚SMT封装。 由+5 dBm信号驱动时,该倍频器提供+12 dBm的典型输出功率,在8至22 GHz的频率下工作。 在16 GHz的频率下,Fo和3Fo隔离分别为>20 dBc和>25 dBc。
HMC573LC3B非常适合在点对点和VSAT无线电的LO倍频链中使用,与传统方法相比,可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-134 dBc/Hz,有助于保持良好的系统噪声性能。 采用RoHS封装的HMC573LC3B无需线焊,允许使用表面贴装制造技术。
应用
- 时钟生成应用:
SONET OC-192 & SDH STM-64 - 点对点和VSAT无线电
- 测试仪器仪表
- 军事和太空
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
HMC573LC3B | 12-Lead LCC (3mm x 3mm w/ EP) |
|
|
HMC573LC3BTR | 12-Lead LCC (3mm x 3mm w/ EP) |
|
|
HMC573LC3BTR-R5 | 12-Lead LCC (3mm x 3mm w/ EP) |
|
- HMC573LC3B
- 引脚/封装图-中文版
- 12-Lead LCC (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- HMC573LC3BTR
- 引脚/封装图-中文版
- 12-Lead LCC (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- HMC573LC3BTR-R5
- 引脚/封装图-中文版
- 12-Lead LCC (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
评估套件 1
EVAL-HMC573LC3B

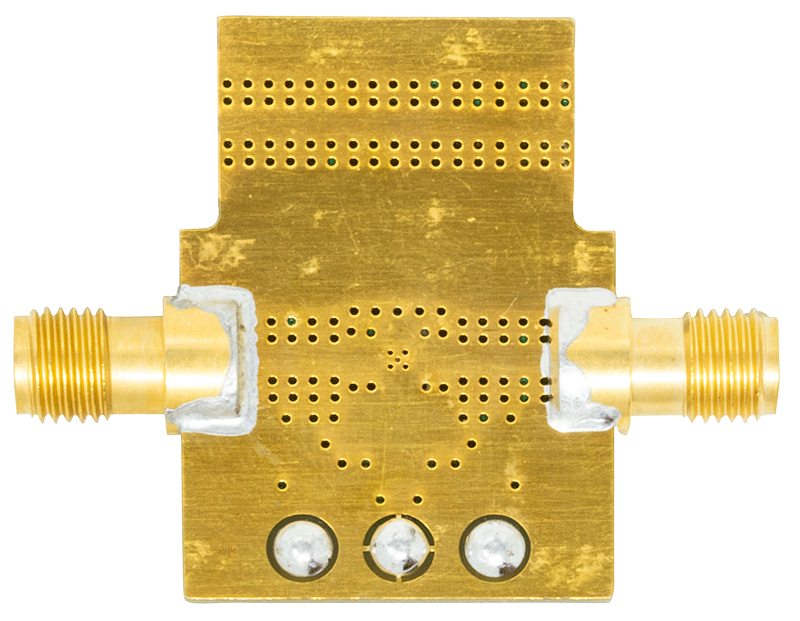

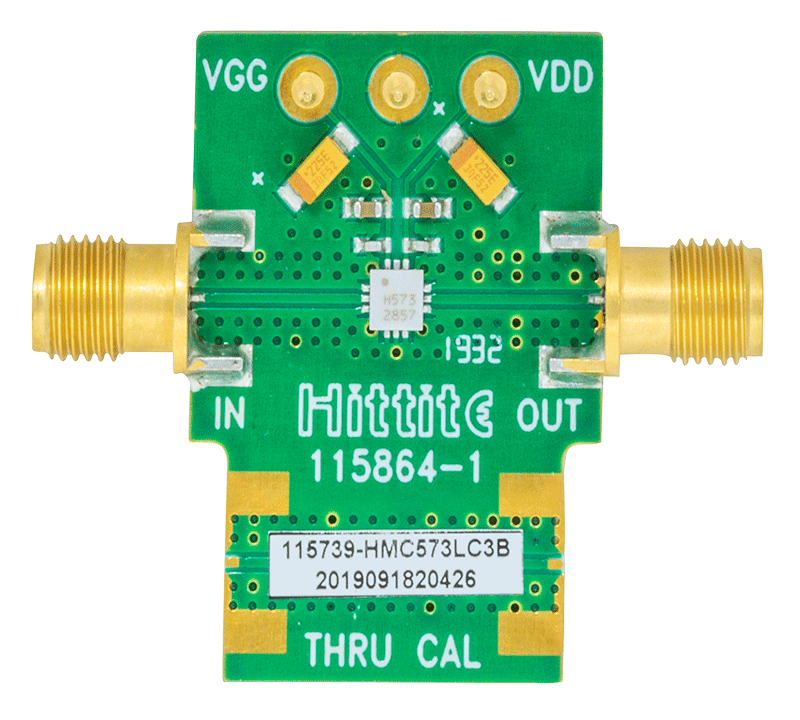

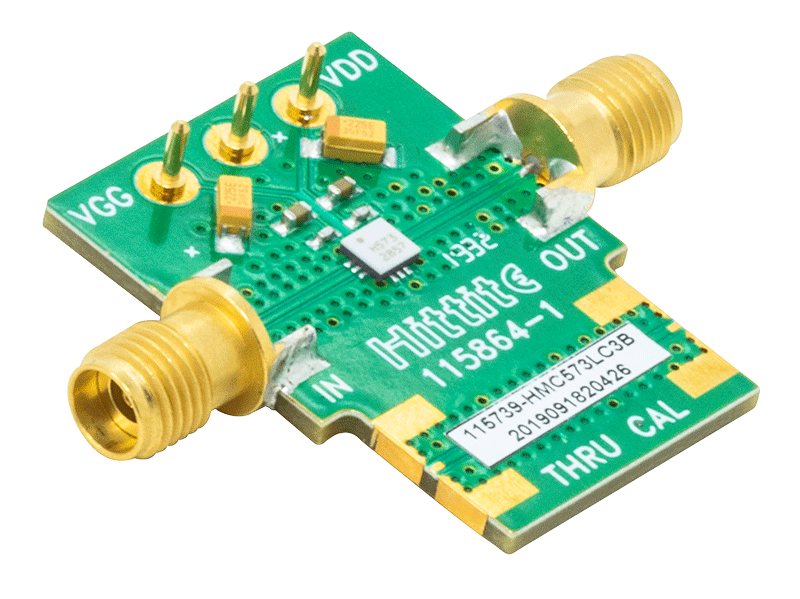

HMC573LC3B 评估板
