HMC561LP3 Datasheet10/20/2015
概览
优势和特点
- 高输出功率: +14 dBm
- 低输入功耗驱动: 0至+6 dBm
- Fo隔离: 15 dBc (Fout = 16 GHz)
- 100 KHz SSB相位噪声: -139 dBc/Hz
- 符合RoHS标准的3x3 mm SMT封装
产品详情
HMC561LP3(E)是一款使用GaAs PHEMT技术的x2有源宽带倍频器,采用符合RoHS标准的无引脚SMT封装。 由+5 dBm信号驱动时,该倍频器在8至21 GHz范围内提供+14 dBm的典型输出功率,在16 GHz频率下,Fo和3Fo隔离均为15 dBc。 HMC561LP3(E)非常适合在点对点和VSAT无线电的LO倍频链中使用,与传统方法相比,可以减少器件数量。
100 kHz偏置时的低加性SSB相位噪声为-139 dBc/Hz,有助于保持良好的系统噪声性能。 HMC561LP3(E)采用符合RoHS标准的封装,无需线焊,可以使用表贴制造技术。
- 时钟生成应用:
SONET OC-192和SDH STM-64; - 点对点和VSAT无线电
- 测试仪器仪表
- 军事和太空
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

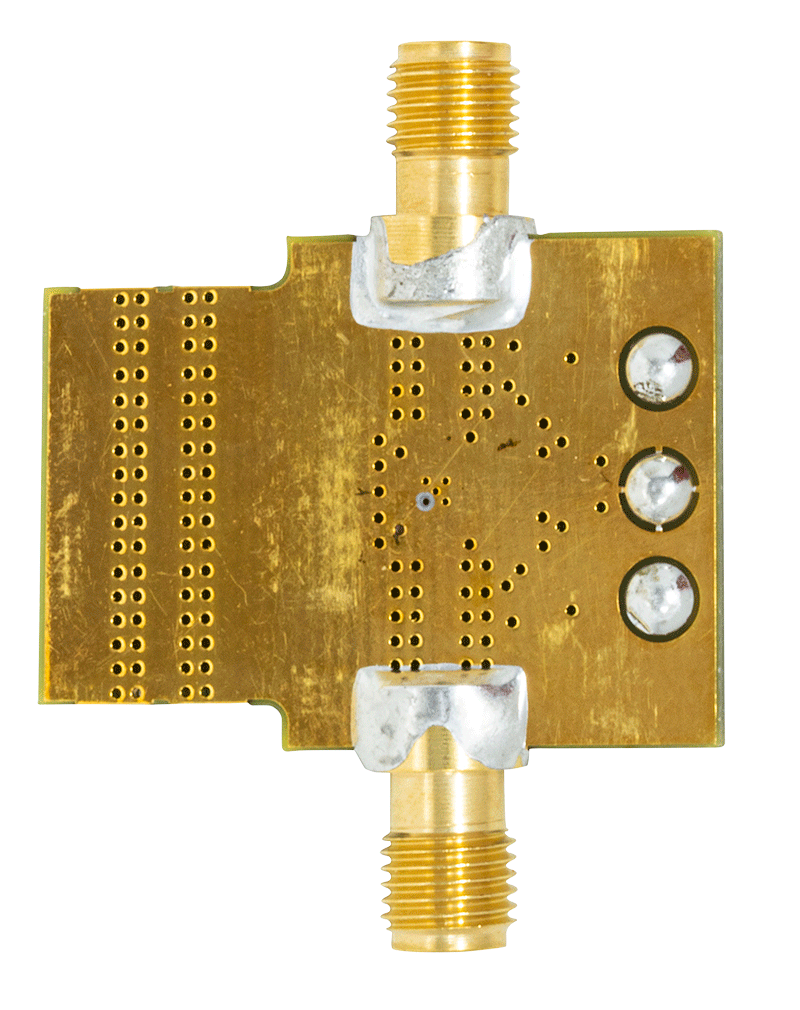

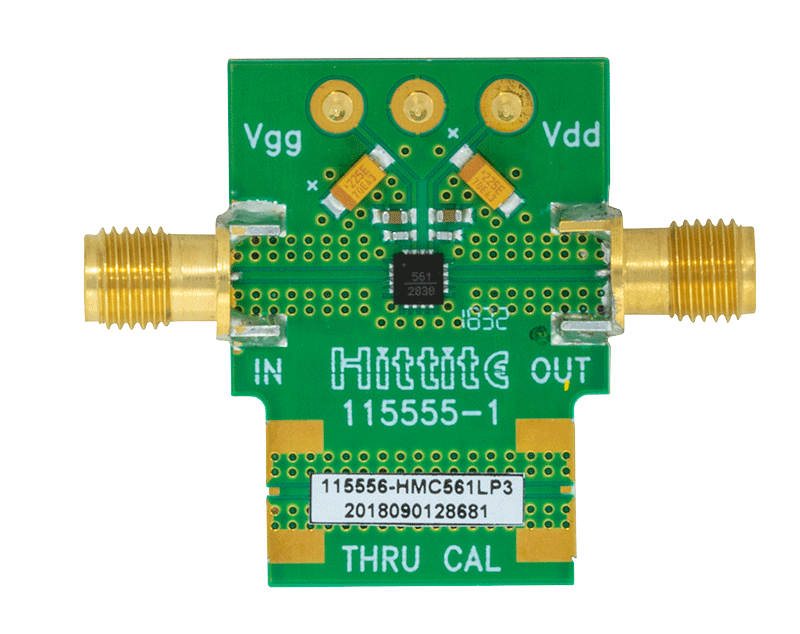

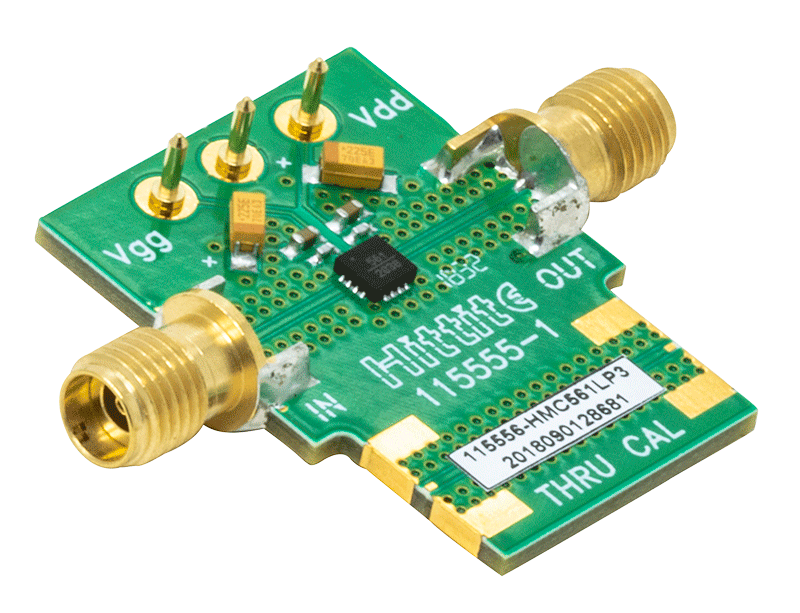

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
-
Package/Assembly Qualification Test Report: 16L 3x3mm QFN Package (QTR: 11003 REV: 02)5/3/2019
-
Package/Assembly Qualification Test Report: Plastic Encapsulated QFN (QTR: 05006 REV: 02)4/25/2017
-
Package/Assembly Qualification Test Report: LP2, LP2C, LP3, LP3B, LP3C, LP3D, LP3F, LP3G (QTR: 2014-0364)10/29/2015
-
Semiconductor Qualification Test Report: PHEMT-F (QTR: 2013-00269)10/29/2015
工具及仿真模型
S参数
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
HMC561LP3E | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm w/ EP) | |
HMC561LP3ETR | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm w/ EP) | |
Wafer Fabrication Data |
